Пластина твердосплавная напайная 14332 Т5К10 11.8мм ГОСТ 25399-90

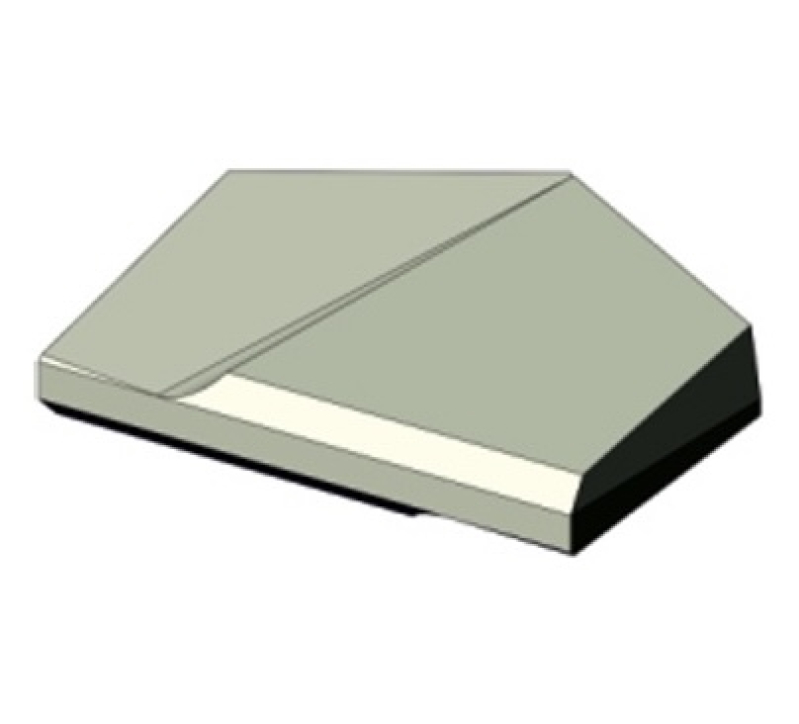

Пластина твердосплавная напайная 14332 Т5К10 — пластина с двугранной вершиной 116-118° для оснащения сверл типа 14 по ГОСТ 25399-90, размер 11,8×10×2 мм. Ставится в паз державки и закрепляется пайкой, предназначена для оснащения спиральных сверл и сверл с прямыми канавками.

Обрабатываемые материалы:

• PСталь, стальное литье

Что этим делают

Размер паза в державке

11,8×10 мм, глубина посадки 2 мм

Радиус при вершине

3,5 мм

Масса одной пластины

1,79 г

Назначение и область применения

Пластина 14332 применяется для оснащения спиральных сверл и сверл с прямыми канавками. Напайный инструмент дешевле сборного, держит любую нестандартную геометрию, которую вы затачиваете под конкретную деталь, и переживает десятки переточек — поэтому в ремонтном производстве, инструментальном участке и на универсальных станках он остается рабочим вариантом.

Характеристики

Обозначение

14332

Тип пластины

тип 14

Стандарт

ГОСТ 25399-90

Марка твердого сплава

Т5К10

Длина l

11,8 мм

Ширина b

10 мм

Толщина s

2 мм

Радиус r

3,5 мм

Исполнение

2

Ориентировочная масса

1,79 г

Технические требования

ГОСТ 2209-90

Запись в документации

Пластина 14332 Т5К10 ГОСТ 25399

Что означает обозначение 14332

14

тип пластины — пластина с двугранной вершиной 116-118° для оснащения сверл

33

порядковый номер типоразмера в таблице стандарта

2

номер исполнения

Т5К10

марка твердого сплава по ГОСТ 3882-74

Твердый сплав Т5К10

Повышенное содержание кобальта дает прочность на изгиб и стойкость к ударам. Рекомендуемая область применения — черновое точение и фрезерование стали, поковок и штамповок.

Частые вопросы

Подойдет ли пластина к моей державке?

Паз под пластину 14332 имеет размеры 11,8×10 мм при глубине 2 мм. Если паз в державке больше, пластина сядет с зазором и при пайке уведет геометрию — в этом случае берите соседний типоразмер того же типа.

Чем Т5К10 отличается от соседних марок?

Повышенное содержание кобальта дает прочность на изгиб и стойкость к ударам. Рекомендуемая область — черновое точение и фрезерование стали, поковок и штамповок. Соседние марки того же типоразмера отличаются стойкостью и прочностью, размеры у них одинаковые.

Можно ли перетачивать?

Да, это основной смысл напайного инструмента. Толщина 2 мм дает запас на несколько десятков переточек алмазным кругом по передней и задней поверхностям.

Чем паять?

Медно-цинковыми припоями (Л63, ЛМцЖ) или серебряными (ПСр40) с компенсационной прокладкой. После пайки инструмент охлаждают медленно, иначе пластина трескается.

Преимущества

• Размеры по ГОСТ 25399-90 — пластина садится в стандартный паз без подгонки
• Технические требования по ГОСТ 2209-90: контроль твердости, структуры и дефектов
• Сплав Т5К10: черновое точение и фрезерование стали, поковок и штамповок
• Запас на переточку при толщине 2 мм
• Отпуск поштучно и партиями, документы для безналичного расчета
