Розгортка машинна к/х ф 13 А z=4 з нап. т/с пласт. Т5К10

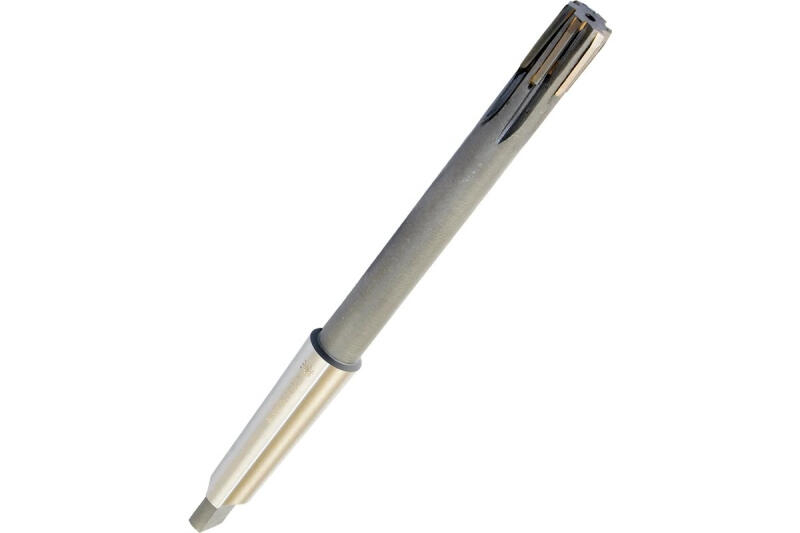

Развертка машинная к/х ф 13 А z=4 с нап. т/с пласт. Т5К10 — машинна розгортка Ø13 мм з конічним хвостовиком, оснащена напайними пластинами твердого сплаву Т5К10, z=4. Для чистової обробки точних отворів у сталі.

Що цим роблять

• доводять отвір Ø13 мм до точності H7–H9 після свердління і зенкерування;
• отримують чистоту поверхні Ra 1,6–0,8 без подальшої обробки;
• обробляють посадкові отвори під пальці, осі, штифти і втулки.

Призначення і сфера застосування

Твердосплавні пластини Т5К10 дозволяють розгортати леговані та покращені сталі з підвищеною швидкістю і зберігати розмір значно довше за швидкорізальну розгортку. Конічний хвостовик забезпечує співвісну установку в шпинделі або через перехідну втулку; на верстаті рекомендується плаваючий патрон.

Характеристики

Діаметр

13 мм

Тип

машинна, напайні т/с пластини

Число зубів

z=4

Матеріал пластин

твердий сплав Т5К10

Хвостовик

конічний

Що означає позначення

к/х

конічний хвостовик

ф 13

номінальний діаметр, мм

Т5К10

титано-вольфрамовий твердий сплав — сталі, чорнова і напівчистова обробка

z=4

число зубів

Часті питання

Який припуск залишати під розгортку?

Зазвичай 0,1–0,3 мм на діаметр: більший припуск перевантажує зуби, менший — не вибирає сліди попередньої обробки.

Чи можна розгортати дрилем?

Машинну розгортку ведуть строго співвісно — на верстаті. Ручна подача дрилем дає розбивку та огранку отвору.

Переваги

• ✓Твердий сплав — висока швидкість і стійкість розміру
• ✓Стабільна точність H7–H9
• ✓Жорстка конічна посадка
