UAРазвертка ручная ц/х ф 22 мм H9 ГОСТ 7722-77. Чистовое развертывание отверстий: стабильный диаметр, гладкая стенка, точная геометрия. Арт. SP-56032. Там, где станок не нужен или недоступен.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

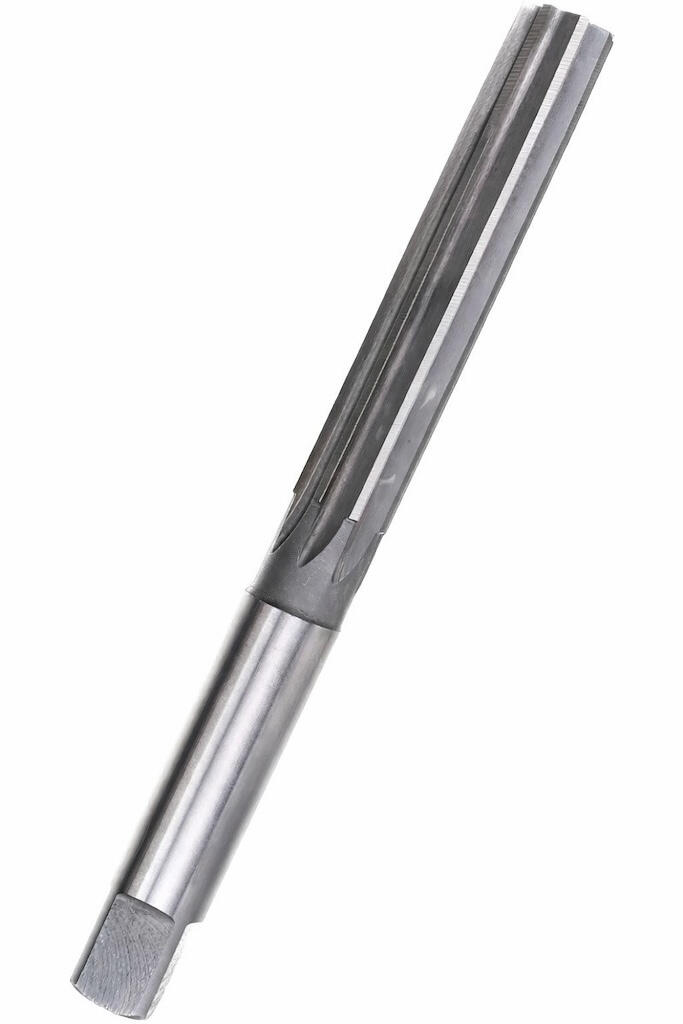

Задать вопрос о товареРучная цилиндрическая развертка ф 22 мм с полем допуска H9. Инструмент для чистового развертывания отверстий воротком — там, где станок не нужен или недоступен: сборка, ремонт, подгонка втулок и штифтовых соединений.
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 7722-77 (Развертки ручные цилиндрические), август 2026.
Тексты стандартов: ГОСТ 7722-77, ГОСТ 1523-81, ГОСТ 13779-77.
Шифр зависит от исполнения, а поставщик его не указывает: по таблицам ГОСТ 7722-77 этому типоразмеру соответствуют 2360-0148 (исполнение 1, прямые канавки) и 2360-0217 (исполнение 2, винтовые канавки); исполнение уточняйте при заказе. Поле допуска H9: развертка выполнена под отверстие 9-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. ц/х — цилиндрический хвостовик.
Припуск под чистовое развертывание для диаметра 22 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 21,6–21,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Нужно ли вращать развертку обратно при выводе?
Развертку выводят, продолжая вращение по часовой стрелке. Обратный ход затягивает стружку под кромки и оставляет продольные риски на стенках отверстия.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
| Развертка ручная ц/х ф 6 Н7 93/47 мм ГОСТ 7722-77 Артикул: | ⌀6 | ГОСТ 7722-77 | — | — | — | 9 шт | 76 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 3 62/31 мм ГОСТ 7722-77 Артикул: | ⌀3 | ГОСТ 7722-77 | — | — | — | 1 шт | 21 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 4 76/38 мм ГОСТ 7722-77 Артикул: | ⌀4 | ГОСТ 7722-77 | — | — | — | 1 шт | 21 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 5 А3 Р6М5 87/44 мм ГОСТ 7722-77 Артикул: | ⌀5 | ГОСТ 7722-77 | — | — | — | 9 шт | 27 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 4.8 H7 ВИЗ СССР Артикул: | ⌀4.8 | — | — | — | — | 93 шт | 45 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 4 Н7 76/38 мм ГОСТ 7722-77 Артикул: | ⌀4 | ГОСТ 7722-77 | — | — | — | 6 шт | 60 ₴ В корзину✓ В корзине |
