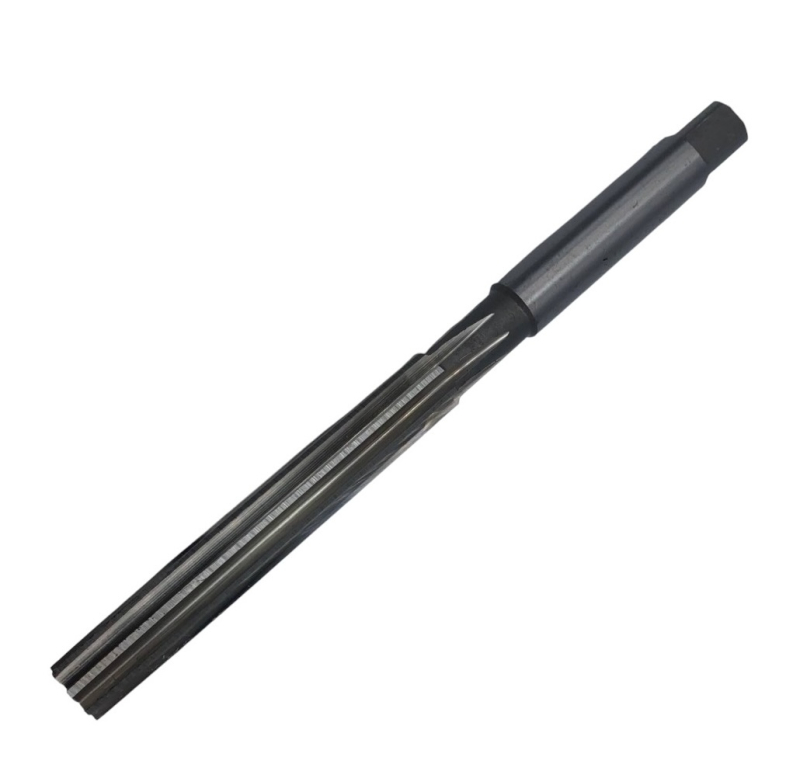

UAРазвертка ручная ц/х ф 10 мм H7 ГОСТ 7722-77. Чистовое развертывание отверстий: стабильный диаметр, гладкая стенка, точная геометрия. Арт. SP-19114. Развертка ручная ц/х ф 10 мм с полем допуска H7.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРазвертка ручная ц/х ф 10 мм с полем допуска H7 — финишный инструмент слесаря: снимает сотые доли миллиметра и выводит отверстие в размер с чистотой, недостижимой сверлом.
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 7722-77 (Развертки ручные цилиндрические), август 2026.
Тексты стандартов: ГОСТ 7722-77, ГОСТ 1523-81, ГОСТ 13779-77.
Шифр зависит от исполнения, а поставщик его не указывает: по таблицам ГОСТ 7722-77 этому типоразмеру соответствуют 2360-0134 (исполнение 1, прямые канавки) и 2360-0203 (исполнение 2, винтовые канавки); исполнение уточняйте при заказе. Поле допуска H7: развертка выполнена под отверстие 7-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. ц/х — цилиндрический хвостовик.
Припуск под чистовое развертывание для диаметра 10 мм — ориентировочно 0,15–0,25 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 9,75–9,85 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,1 мм.
Под какую посадку подходит допуск H7?
Развертка H7 дает отверстие соответствующего квалитета: под переходные и неподвижные посадки типа H7/k6, H7/m6, под подвижные — H7/g6 и свободнее. Конкретную пару выбирают по таблицам посадок.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Нужно ли вращать развертку обратно при выводе?
Развертку выводят, продолжая вращение по часовой стрелке. Обратный ход затягивает стружку под кромки и оставляет продольные риски на стенках отверстия.
