UAРазвертка ручная ц/х ф 5 мм ГОСТ 7722-77. Чистовое развертывание отверстий: стабильный диаметр, гладкая стенка, точная геометрия. Арт. SP-28546. Цилиндрическая развертка ф 5 мм под ручной привод.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареЦилиндрическая развертка ф 5 мм под ручной привод. Длинная рабочая часть и квадрат под вороток позволяют вести инструмент строго по оси и калибровать отверстие без станка.
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 7722-77 (Развертки ручные цилиндрические), август 2026.
Тексты стандартов: ГОСТ 7722-77, ГОСТ 1523-81, ГОСТ 13779-77.
Шифр зависит от исполнения, а поставщик его не указывает: по таблицам ГОСТ 7722-77 этому типоразмеру соответствуют 2360-0122 (исполнение 1, прямые канавки) и 2360-0191 (исполнение 2, винтовые канавки); исполнение уточняйте при заказе. Литерное обозначение А3 относится к старой системе классов точности; перед работой фактический диаметр уточняют промером. ц/х — цилиндрический хвостовик.
Припуск под чистовое развертывание для диаметра 5 мм — ориентировочно 0,1–0,15 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 4,85–4,9 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,05–0,1 мм.
Как подобрать развертку со старым обозначением допуска?
Промерьте фактический диаметр по кромкам микрометром и сравните с нужным полем допуска отверстия. Старые номерные и литерные допуски перекрываются современными H7–H11, но соответствие проверяют промером, а не по маркировке.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Нужно ли вращать развертку обратно при выводе?
Развертку выводят, продолжая вращение по часовой стрелке. Обратный ход затягивает стружку под кромки и оставляет продольные риски на стенках отверстия.
| Развертка ручная ц/х ф 5 А3 Р6М5 87/44 мм ГОСТ 7722-77 Артикул: | ⌀5 | ГОСТ 7722-77 | — | — | — | 9 шт | 27 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 5 мм Н9 Артикул: | ⌀5 | — | — | — | — | 40 шт | Цена по запросу Узнать цену | |
| Развертка ручная ц/х ф 5 №2 87/44 мм ГОСТ 7722-77 Артикул: | ⌀5 | ГОСТ 7722-77 | — | — | — | 14 шт | 10 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 5 №6 ВИЗ СССР Артикул: | ⌀5 | — | — | — | — | 40 шт | 38 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 5 Р6М5 винтовой зуб Артикул: | ⌀5 | — | — | — | — | 6 шт | 56 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 5 Н8 87/44 мм ГОСТ 7722-77 OTTIMO Артикул: | ⌀5 | ГОСТ 7722-77 | — | — | — | 33 шт | 66 ₴ В корзину✓ В корзине |

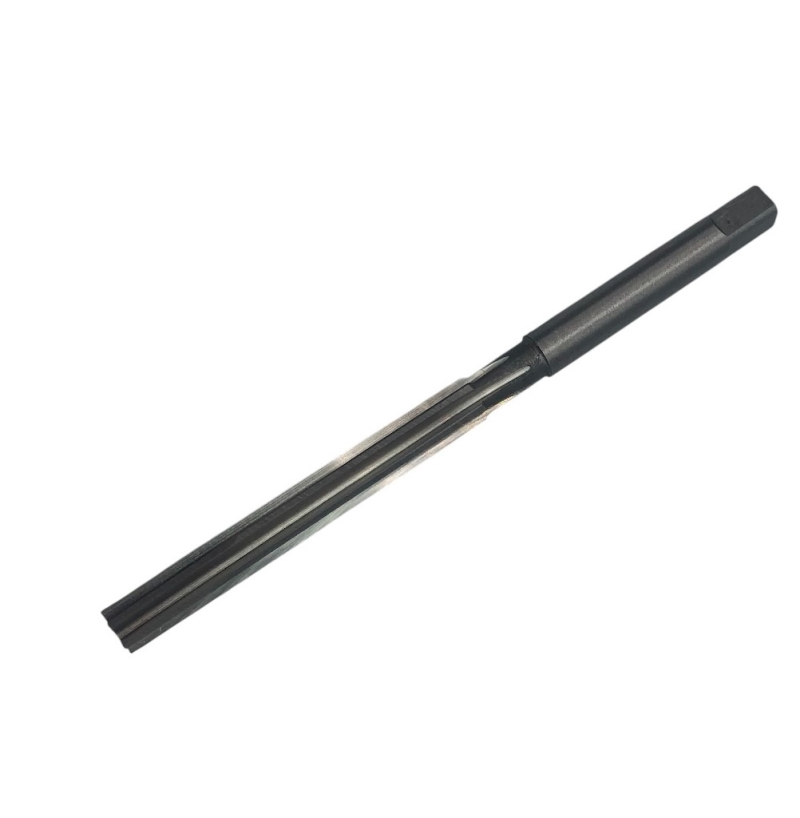

| Развертка ручная ц/х ф 4.8 81/41 мм ГОСТ 7722-77 Артикул: | ⌀4.8 | ГОСТ 7722-77 | — | — | — | 17 шт | 21 ₴ В корзину✓ В корзине | |
| Развертка ручная ц/х ф 4.86 Р6М5 винтовой зуб Артикул: | ⌀4.86 | — | — | — | — | 6 шт | 17 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 5.1 ВИЗ СССР Артикул: | ⌀5.1 | — | — | — | — | 2 шт | 150 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 5.15 H7 ВИЗ СССР Артикул: | ⌀5.15 | — | — | — | — | 24 шт | 150 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
