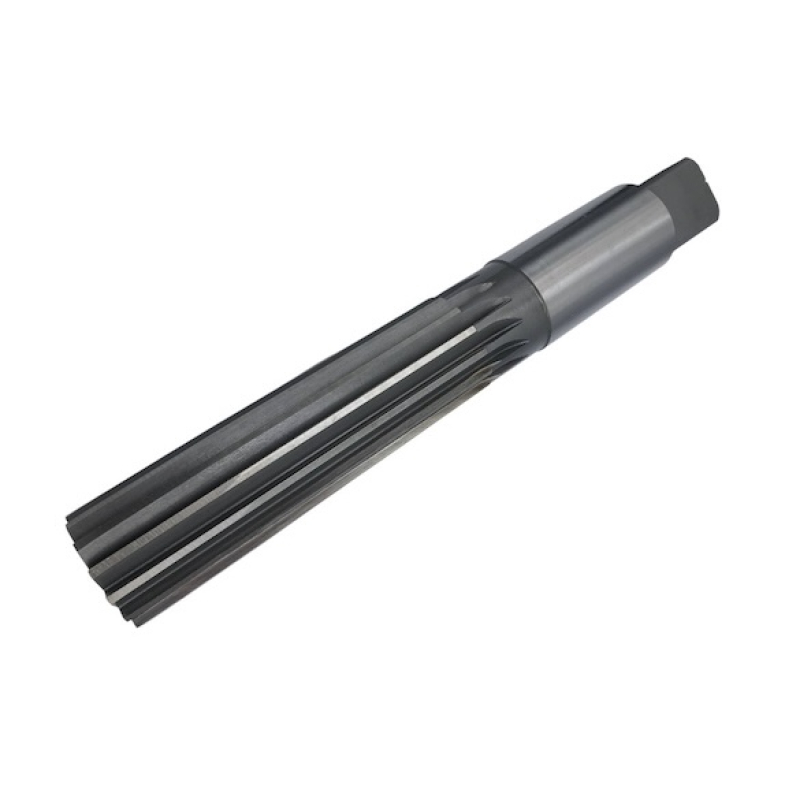

UAРазвертка ручная ц/х ф 50 мм H7 ГОСТ 7722-77. Чистовое развертывание отверстий: стабильный диаметр, гладкая стенка, точная геометрия. Арт. SP-19423. Ремонтные работы, шарнирные и штифтовые соединения, посадка втулок.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРучная развертка ф 50 мм с полем допуска H7 для доводки отверстий по месту: ремонтные работы, шарнирные и штифтовые соединения, посадка втулок.
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 7722-77 (Развертки ручные цилиндрические), август 2026.
Тексты стандартов: ГОСТ 7722-77, ГОСТ 1523-81, ГОСТ 13779-77.
Шифр зависит от исполнения, а поставщик его не указывает: по таблицам ГОСТ 7722-77 этому типоразмеру соответствуют 2360-0169 (исполнение 1, прямые канавки) и 2360-0238 (исполнение 2, винтовые канавки); исполнение уточняйте при заказе. Поле допуска H7: развертка выполнена под отверстие 7-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. ц/х — цилиндрический хвостовик.
Припуск под чистовое развертывание для диаметра 50 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 49,6–49,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
Можно ли зажать ручную развертку в дрель или станок?
Нет. Геометрия ручной развертки рассчитана на малую скорость и осевое усилие от воротка; на оборотах дрели кромки перегреваются, отверстие «разбивается» и теряет цилиндричность.
Под какую посадку подходит допуск H7?
Развертка H7 дает отверстие соответствующего квалитета: под переходные и неподвижные посадки типа H7/k6, H7/m6, под подвижные — H7/g6 и свободнее. Конкретную пару выбирают по таблицам посадок.
