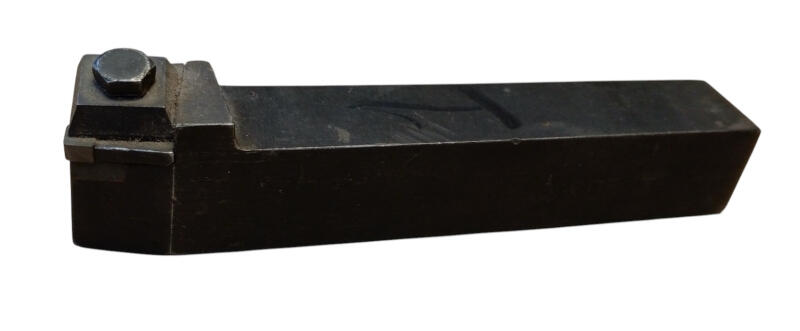

Резец под вставку гексанитовую 25х20 d=3.5 мм h=3мм К01 с вставкой

Резец со сменной вставкой из сверхтвердого материала — сечение державки 25×20 мм. Режущий элемент — вставка из сверхтвердого материала, державка при износе вставки остается в работе.

Совместимость и подбор

Резец встает в резцедержатель под сечение 25×20 мм. Первая величина подбирается под резцедержатель, вторая — под гнездо корпуса.

Посадка в резцедержатель

прямоугольное сечение 25×20 мм (высота × ширина)

Назначение и область применения

Резец предназначен для чистовой обработки закаленных сталей и чугунов вместо шлифования. Режущий элемент — вставка из сверхтвердого материала на основе кубического нитрида бора; она работает по материалам, которые твердый сплав уже не берет.

Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.

Режущий элемент из кубического нитрида бора работает по закаленной стали от 45 HRC и по отбеленному чугуну, где твердый сплав садится за минуты. Рабочая схема — тонкий срез: глубина в десятые доли миллиметра, малая подача, высокая скорость. Охлаждение чаще отключают: КНБ держит нагрев, а перепад температур дает трещины по режущей кромке.

Вставка крепится в гнезде державки и меняется отдельно от корпуса. Это главная причина, по которой такой резец собирают сборным: сам сверхтвердый материал стоит дорого, и платить за него вместе со стальным телом каждый раз незачем.

Характеристики

Тип инструмента

Резец со сменной вставкой из сверхтвердого материала

Сечение державки

25×20 мм

Артикул

SP-35967

Частые вопросы

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Подойдет ли резец к моему резцедержателю?

Проверяйте по высоте державки: 25 мм. Ширина 20 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.

Преимущества

• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Один корпус закрывает несколько групп материалов сменой марки пластины
