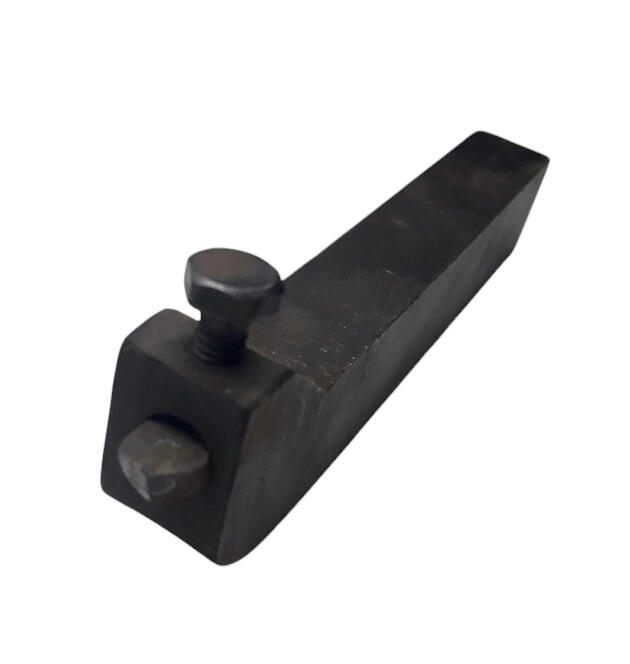

Резец под вставку квадратную гексанитовую ф4.5х4.5х3.3

Резец со сменной вставкой из сверхтвердого материала ф4,5 мм — державка со сменной вставкой. Режущий элемент — вставка из сверхтвердого материала, державка при износе вставки остается в работе.

Назначение и область применения

Резец предназначен для чистовой обработки закаленных сталей и чугунов вместо шлифования. Режущий элемент — вставка из сверхтвердого материала на основе кубического нитрида бора; она работает по материалам, которые твердый сплав уже не берет.

Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.

Режущий элемент из кубического нитрида бора работает по закаленной стали от 45 HRC и по отбеленному чугуну, где твердый сплав садится за минуты. Рабочая схема — тонкий срез: глубина в десятые доли миллиметра, малая подача, высокая скорость. Охлаждение чаще отключают: КНБ держит нагрев, а перепад температур дает трещины по режущей кромке.

Вставка крепится в гнезде державки и меняется отдельно от корпуса. Это главная причина, по которой такой резец собирают сборным: сам сверхтвердый материал стоит дорого, и платить за него вместе со стальным телом каждый раз незачем.

Посадочный размер режущего элемента ф4,5 мм — под него подбирается и запасной комплект.

Характеристики

Тип инструмента

Резец со сменной вставкой из сверхтвердого материала

Диаметр хвостовика

4,5 мм

Артикул

SP-13166

Частые вопросы

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Преимущества

• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Один корпус закрывает несколько групп материалов сменой марки пластины
