UAКольцевой рез: снимается только контур отверстия, сердцевина выходит пробкой, усилие подачи в разы ниже сплошного сверла.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

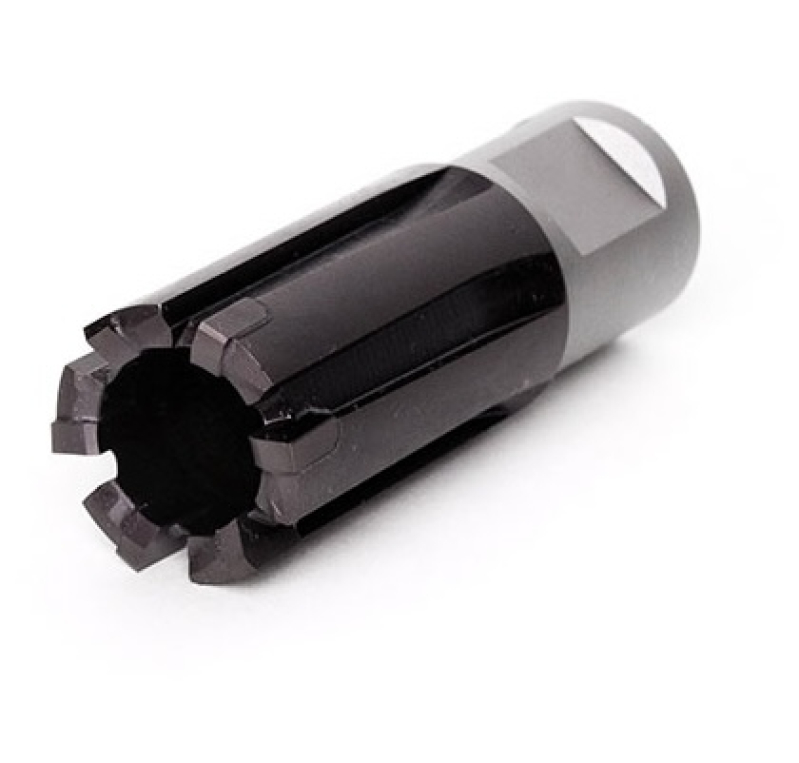

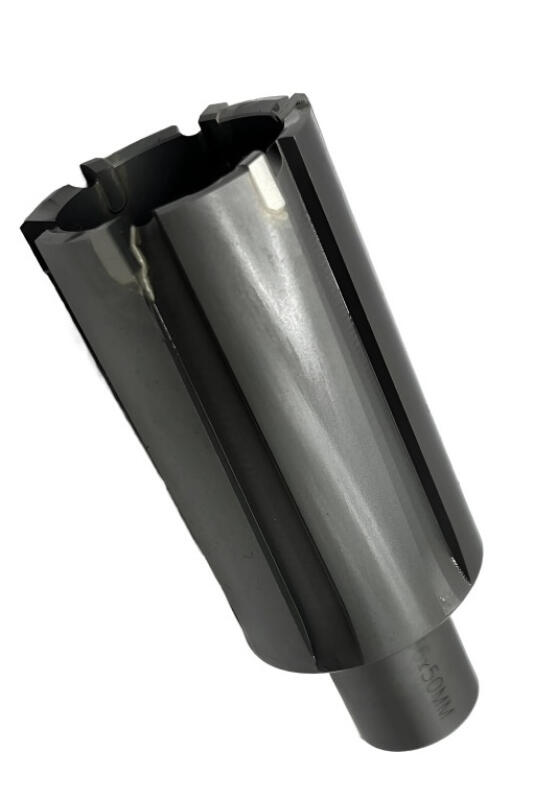

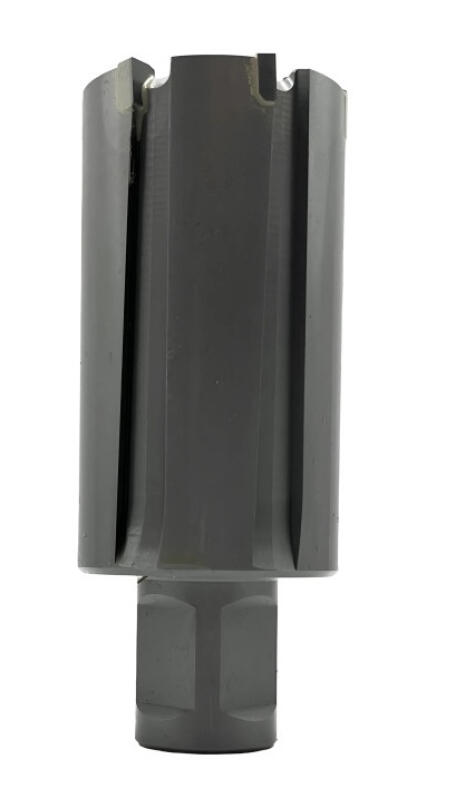

Задать вопрос о товареКорончатая фреза Ø22 мм для сверления рельсов, общая длина 63 мм, хвостовик Weldon 19 мм, режущая часть с твердосплавными пластинами. Кольцевой рез: инструмент снимает металл только по контуру отверстия и выбрасывает сердцевину целиком, поэтому мощности требуется в разы меньше, чем сплошному сверлу того же диаметра. Производитель — OTTIMO.
Обрабатываемые материалы
Отверстие Ø22 мм в шейке рельса и в металлоконструкциях. Крепление — хвостовик Weldon 19 мм, стандартный для магнитных сверлильных станков.
Сверление отверстий под накладки в рельсах и отверстий в металлоконструкциях там, где важна скорость прохода и ограничена мощность привода. Кольцевая фреза режет только кольцо шириной в несколько миллиметров, а середина выходит пробкой — отсюда и выигрыш по усилию подачи, и заметно меньший нагрев.
Хвостовик Weldon 19 мм фиксируется прижимным винтом, а не цангой: посадка держит крутящий момент без проскальзывания. Общая длина 63 мм соответствует стандартной глубине реза таких фрез: толщина шейки рельса перекрывается с запасом.
| Группа ISO | Материал | Скорость Vc, м/мин | Частота n, об/мин | Подача f, мм/об |
|---|---|---|---|---|
| P | Рельсовая и конструкционная сталь | 50–75 | 723–1085 | 0,15–0,40 |
Частота пересчитана под диаметр 22 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / 69.1. Значения ориентировочные: точный режим зависит от марки сплава пластины, жесткости крепления станка на рельсе и подачи СОЖ. Нижнюю границу берут при сверлении на весу и на изношенном пути.
Весь раздел — Сверла для сверления рельс и пластины к ним.
Как подобрать. Корончатая фреза требует жесткой фиксации станка: на магнитном основании — чистой площадки под магнит, на рельсовом станке — затянутой струбцины. При люфте корона работает по краю кольца и скалывает пластины на первом же проходе.
