UAОтверстия под накладки в шейке рельса переносным станком; изнашивается режущая часть, корпус остается в работе.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

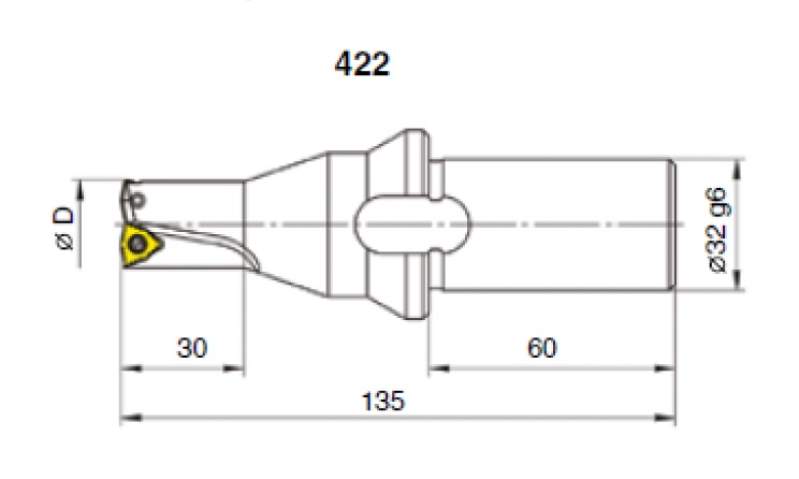

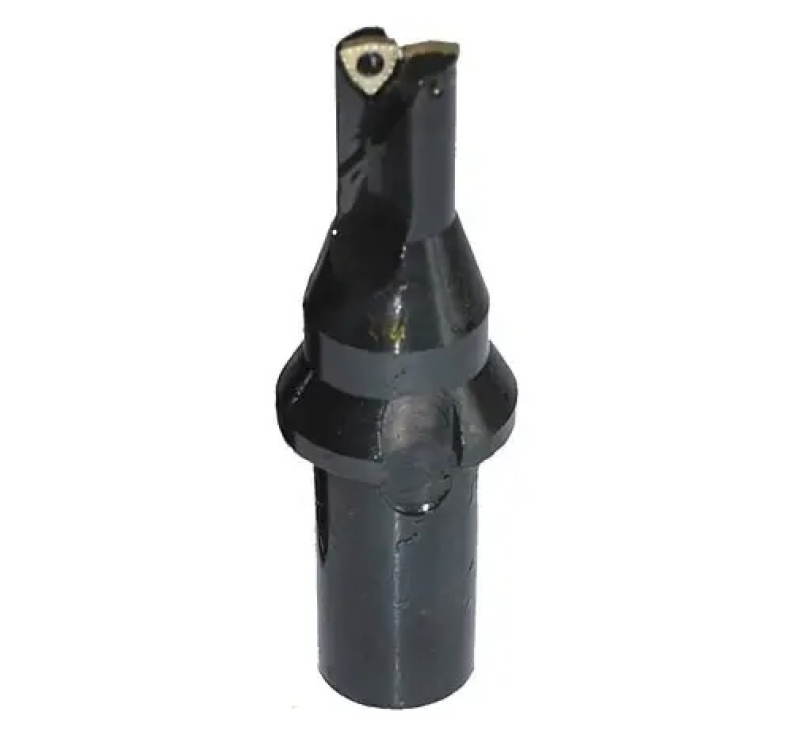

Задать вопрос о товареСверло для сверления рельсов 1С/422 Ø22 мм — корпусное сверло с механическим креплением сменной твердосплавной пластины WCMX 050308. Укороченное, повышенной жесткости. Хвостовик цилиндрический. Поставляется без пластины.
Обрабатываемые материалы
Отверстие Ø22 мм в шейке рельса за один проход. Диаметр задает сверло, стойкость кромки — сменная пластина.
Сверление отверстий под накладки и болтовые соединения при укладке, ремонте и текущем содержании пути. Станок крепится на рельсе струбциной, поэтому жесткость системы ниже станочной: сверло сделано укороченным именно по этой причине — чем меньше вылет, тем меньше увод и вибрация на входе в металл.
Корпус остается в работе, изнашивается только пластина. Это и есть смысл конструкции: вместо переточки цельного сверла кромку меняют за минуту прямо на пути.
| Группа ISO | Материал | Скорость Vc, м/мин | Частота n, об/мин | Подача f, мм/об |
|---|---|---|---|---|
| P | Рельсовая и конструкционная сталь | 50–75 | 723–1085 | 0,15–0,40 |
Частота пересчитана под диаметр 22 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / 69.1. Значения ориентировочные: точный режим зависит от марки сплава пластины, жесткости крепления станка на рельсе и подачи СОЖ. Нижнюю границу берут при сверлении на весу и на изношенном пути.
Весь раздел — Сверла для сверления рельс и пластины к ним.
Как подобрать. Сверло, пластина и винт составляют одну систему: к Ø22 мм идет пластина WCMX 050308 и свой винт. Перед заказом сверьте обозначение серии на корпусе и диаметр отверстия под винт на пластине — именно эти два признака, а не внешнее сходство, определяют совместимость.
| Пластина твердосплавная сменная WCMX 050308 TP20AM, для сверл Ø22 мм Артикул: | ⌀22 | — | — | — | — | 17 шт | 105 ₴ В корзину✓ В корзине | |
| Сверло перовое ф 22 мм с пластиной Р6М5 под два отверстия ХИЗ Артикул: | ⌀22 | — | — | — | — | 15 шт | 375 ₴ В корзину✓ В корзине | |
| Фреза корончатая твердосплавная Ø22 мм L63 мм хвостовик Weldon 19 для сверления рельсов OTTIMO Артикул: | ⌀22 | — | — | — | — | 20 шт | 1627 ₴ В корзину✓ В корзине |
| Винт специальный ф 3.5х0.6 под сверло ф36 Артикул: | ⌀3.5 | — | — | — | — | 267 шт | Цена по запросу Узнать цену | |
| Пластина твердосплавная WCMX 06T308 (3.7 мм) Артикул: | ⌀3.7 | — | — | — | — | 149 шт | 60 ₴ В корзину✓ В корзине | |
| Сверло перовое сборное к/х ф 32 мм КМ4 с мех креплением сменной быстрорежущей пластиной Р6М5 под два отверстия (без винта и пластины) Артикул: | ⌀32 | — | — | — | — | 7 шт | 209 ₴ В корзину✓ В корзине | |
| Сверло перовое сборное КМ4 Ø35 мм под сменную пластину Р6М5 (два отверстия), с пластиной ХИЗ Артикул: | ⌀35 | — | — | — | — | 2 шт | 487 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
