UAСменная режущая часть корпусного сверла с механическим креплением винтом; при затуплении поворачивается, переточка не предусмотрена.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

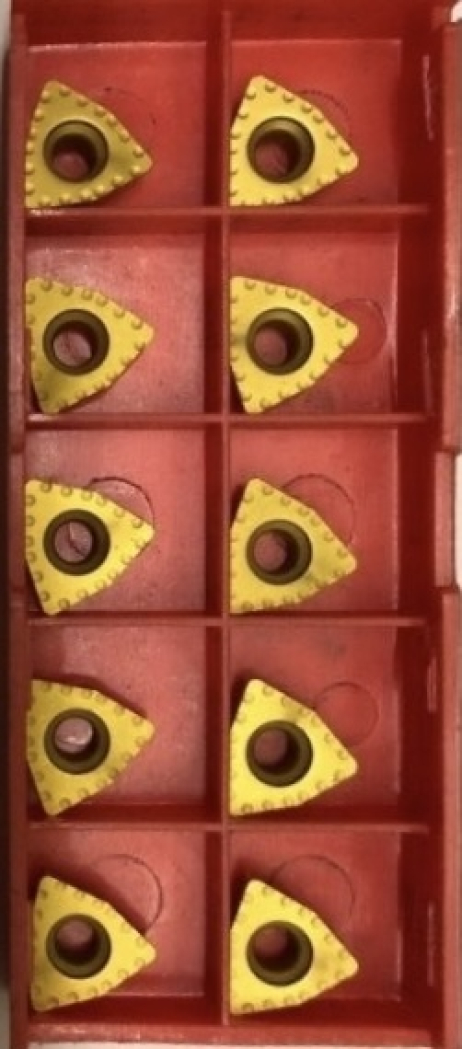

Задать вопрос о товареПластина твердосплавная WCMX 050308 — сменная режущая часть корпусного сверла Ø22 мм. Тригональная форма с углом при вершине 80°, толщина 3,18 мм, радиус при вершине 0,8 мм, длина режущей кромки 5,07 мм, отверстие под винт 3,5 мм. Сплав VH55.
Обрабатываемые материалы
Пластина ставится в корпусное сверло Ø22 мм и задает стойкость кромки; диаметр отверстия задает сам корпус.
Сверление отверстий под накладки и болтовые соединения в рельсах, а также отверстий в металлоконструкциях корпусными сверлами со сменными пластинами. Работа идет переносным станком, закрепленным на рельсе, поэтому жесткость системы ниже станочной, а стружка отводится в стесненных условиях.
Код пластины задан стандартом ISO 1832: по нему подбирают замену независимо от того, чье сверло стоит в работе.
| Группа ISO | Материал | Скорость Vc, м/мин | Частота n, об/мин | Подача f, мм/об |
|---|---|---|---|---|
| P | Рельсовая и конструкционная сталь | 50–75 | 723–1085 | 0,15–0,40 |
Частота пересчитана под диаметр 22 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / 69.1. Значения ориентировочные: точный режим зависит от марки сплава пластины, жесткости крепления станка на рельсе и подачи СОЖ. Нижнюю границу берут при сверлении на весу и на изношенном пути.
Весь раздел — Пластины т/с сменные к сверлам.
Как подобрать. Гнездо, диаметр отверстия и винт составляют одну систему. Пластина того же типоразмера, но с другим отверстием, сядет неплотно, а сорванный винт смещает пластину и скалывает кромку. Берите пластины комплектом с запасными винтами: винт дешевле пластины в разы, а выводит из строя именно ее.
| Пластина твердосплавная сменная WCMX 050308 TP20AM, для сверл Ø22 мм Артикул: | ⌀22 | — | — | — | — | 17 шт | 105 ₴ В корзину✓ В корзине | |
| Сверло перовое ф 22 мм с пластиной Р6М5 под два отверстия ХИЗ Артикул: | ⌀22 | — | — | — | — | 15 шт | 375 ₴ В корзину✓ В корзине | |
| Фреза корончатая твердосплавная Ø22 мм L63 мм хвостовик Weldon 19 для сверления рельсов OTTIMO Артикул: | ⌀22 | — | — | — | — | 20 шт | 1627 ₴ В корзину✓ В корзине | |
| Сверло для сверления рельсов 1С/422 ц/х Ø22 мм под пластину WCMX 050308 укороченное повышенной жесткости Артикул: | ⌀22 | — | — | — | — | 5 шт | 2780 ₴ В корзину✓ В корзине |
| Винт М3.5 к сверлу Ø36 мм под пластину WCMX 06T308-37 Артикул: | М3.5 | — | — | — | — | 92 шт | 70 ₴ В корзину✓ В корзине | |
| Пластина твердосплавная WCMX 06T308 (3.7 мм) Артикул: | ⌀3.7 | — | — | — | — | 149 шт | 60 ₴ В корзину✓ В корзине | |
| Сверло перовое сборное к/х ф 32 мм КМ4 с мех креплением сменной быстрорежущей пластиной Р6М5 под два отверстия (без винта и пластины) Артикул: | ⌀32 | — | — | — | — | 7 шт | 209 ₴ В корзину✓ В корзине | |
| Сверло перовое сборное КМ4 Ø35 мм под сменную пластину Р6М5 (два отверстия), с пластиной ХИЗ Артикул: | ⌀35 | — | — | — | — | 2 шт | 487 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
