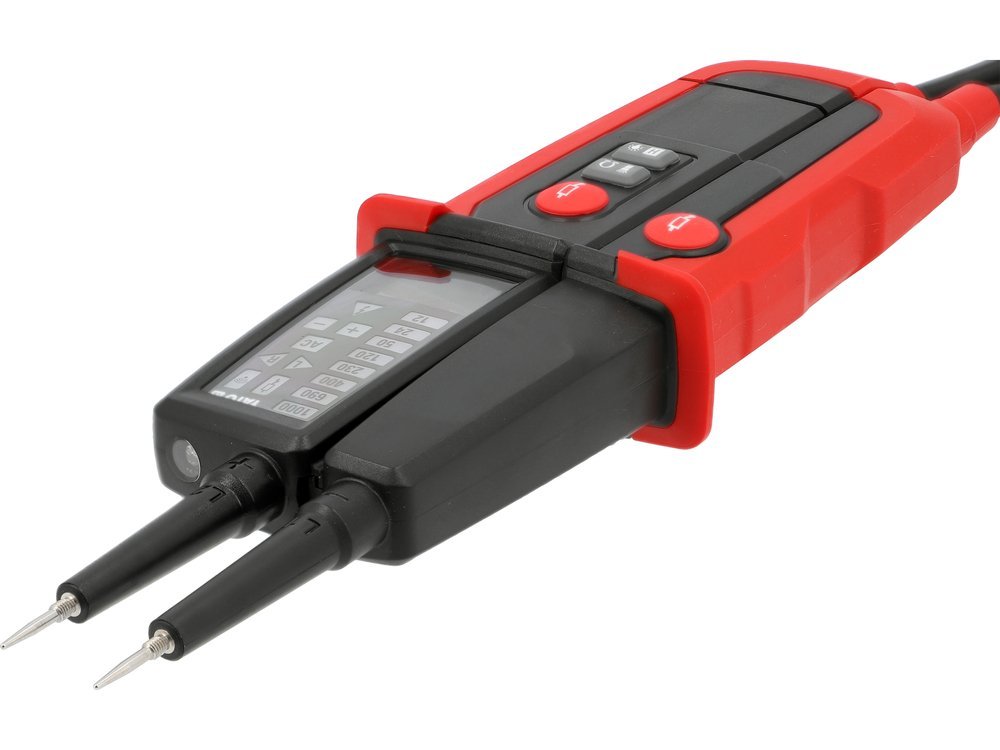

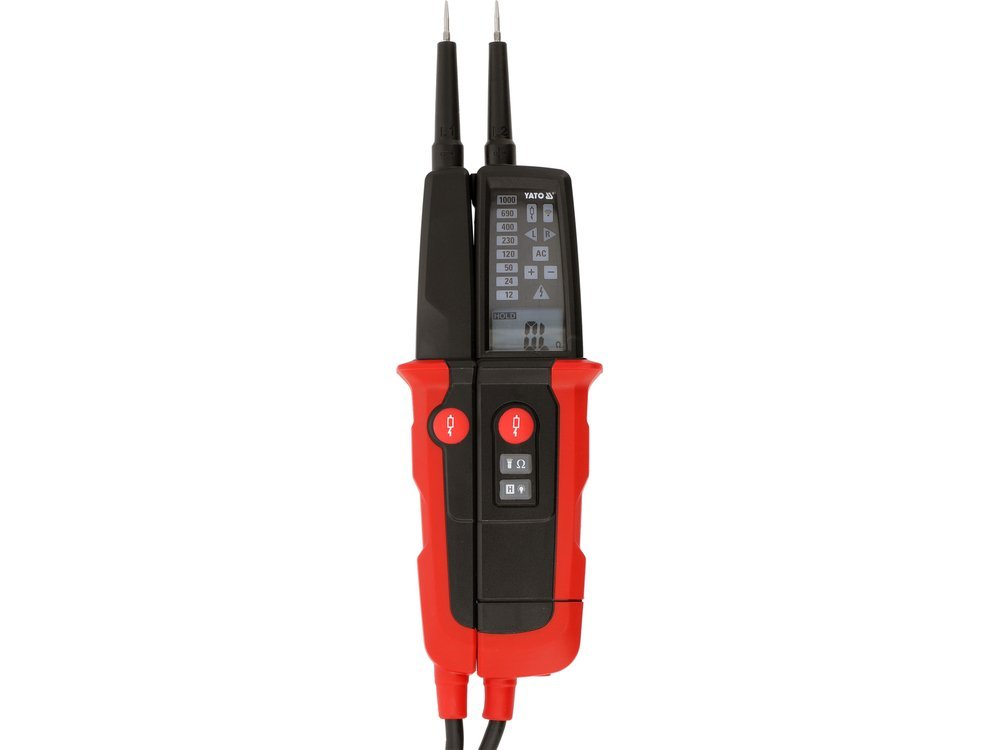

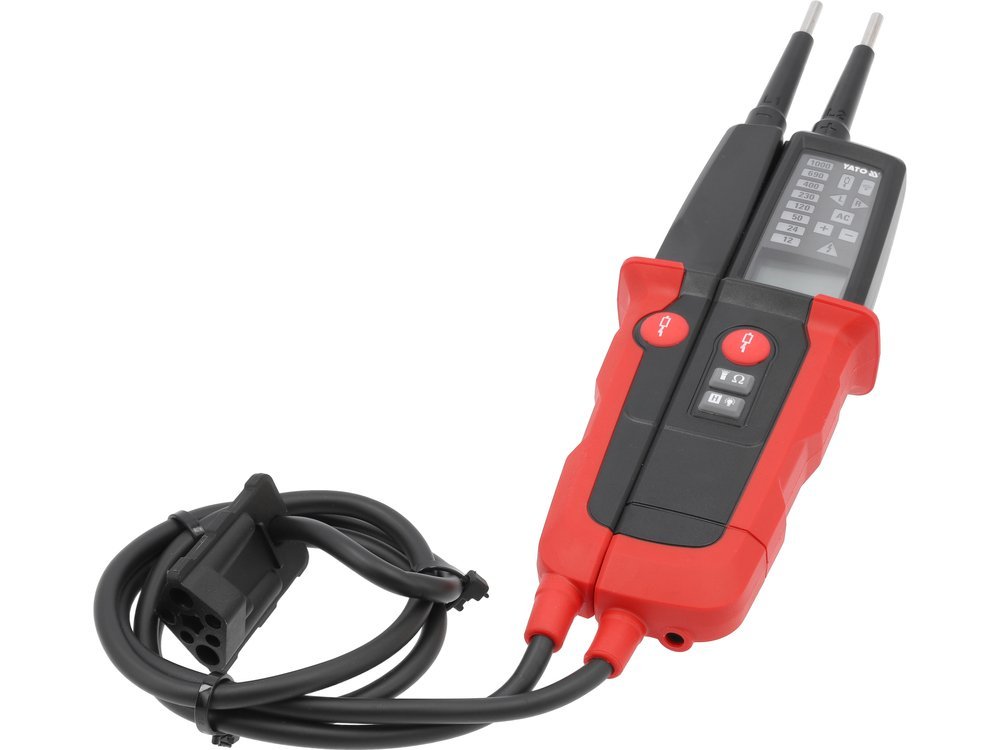

Тестер напряжения двухполюсный YATO YT-28330, 6-1000 В, проверка УЗО

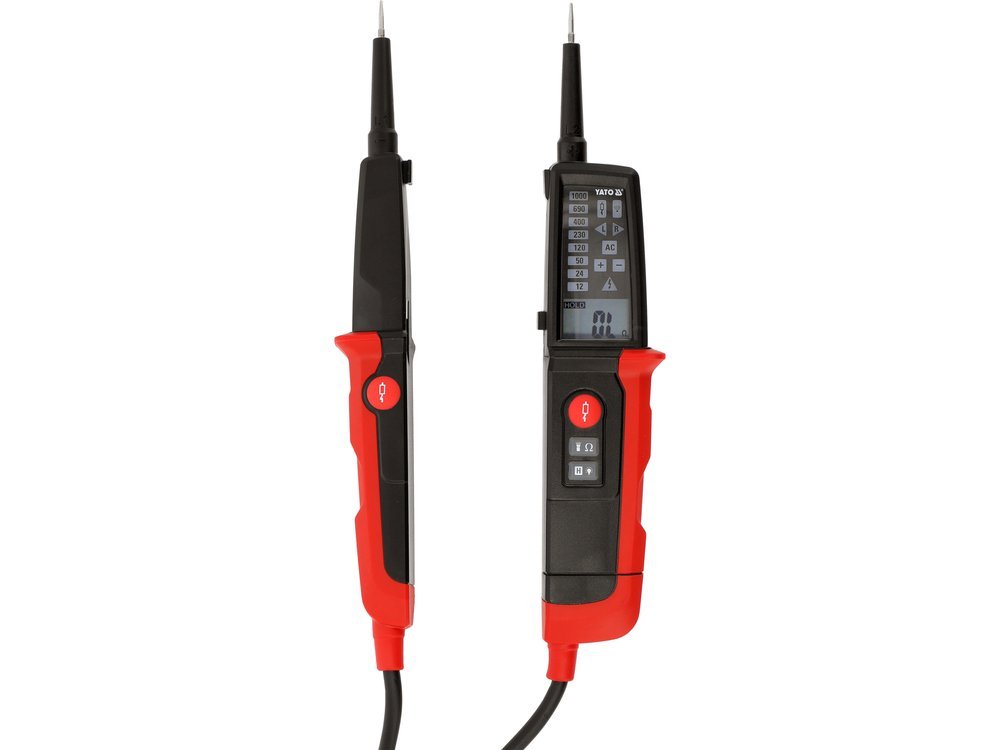

Тестер напряжения двухполюсный YATO YT-28330 — прибор для проверки электроустановок на 6–1000 В переменного и постоянного тока. Измеряет сопротивление до 1999 Ом и частоту 50–400 Гц, определяет полярность и чередование фаз, проверяет срабатывание УЗО током около 30 мА при 230 В. Дисплей LCD, светодиодная шкала, корпус IP64, масса 285 г.

Что этим делают

Проверить наличие и величину напряжения

6–1000 В, автоматический выбор диапазона

Проверить УЗО в щите

испытательный ток около 30 мА при 230 В

Определить порядок фаз

тест чередования фаз перед подключением двигателя

Найти обрыв или ложный контакт

прозвонка цепи до 400 МОм

Назначение и область применения

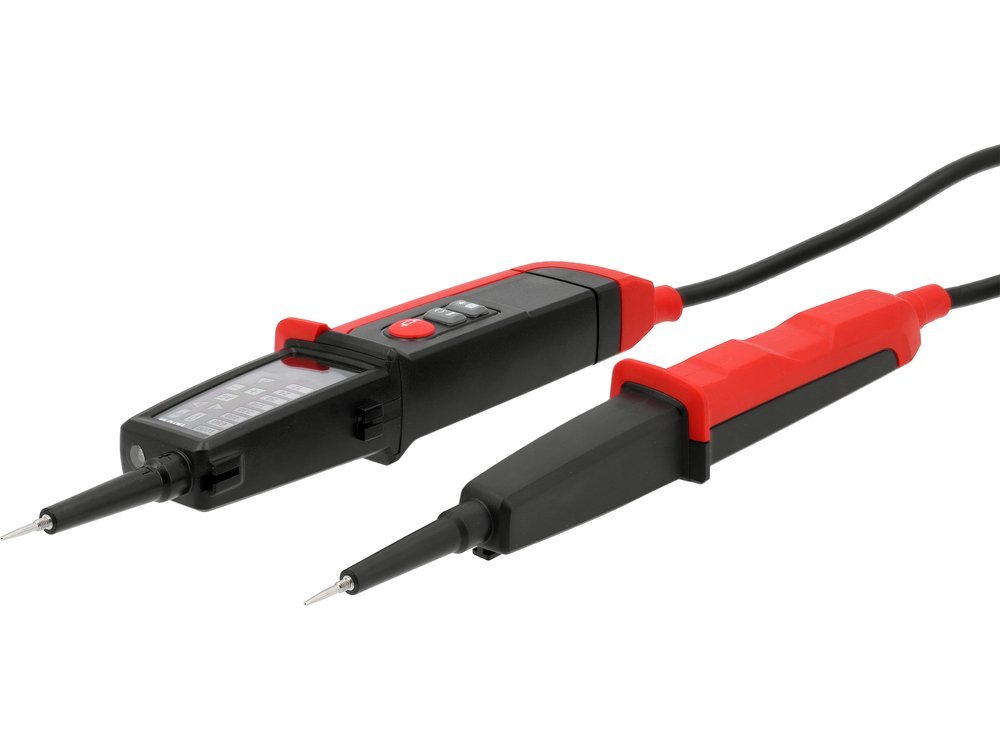

Двухполюсный тестер отличается от отвертки-индикатора тем, что подключается к двум точкам сразу и меряет напряжение между ними, а не наличие поля. Поэтому он видит реальное значение, а не наводку, и его показание можно считать основанием для работы: именно такими приборами проверяют отсутствие напряжения перед началом работ в щите.

Отдельная линия функций — работа с УЗО. Прибор пропускает через защитный проводник ток порядка 30 мА и смотрит, отключится ли устройство. Между испытаниями предусмотрена пауза 240 с на восстановление, а максимальная длительность одного измерения ограничена 30 с. В обычном режиме входное сопротивление 350 кОм и ток менее 3,5 мА, поэтому УЗО от простой проверки напряжения не срабатывает. Низкоомный режим около 7 кОм включают отдельно, чтобы отсеять наведенное напряжение на отключенной, но длинной линии.

Характеристики

Переменное напряжение

6–1000 В

Постоянное напряжение

6–1000 В

Сопротивление

0–1999 Ом

Частота

50–400 Гц

Прозвонка цепи

0–400 МОм

Проверка чередования фаз

есть

Определение полярности

есть

Погрешность

± (3 % + 5)

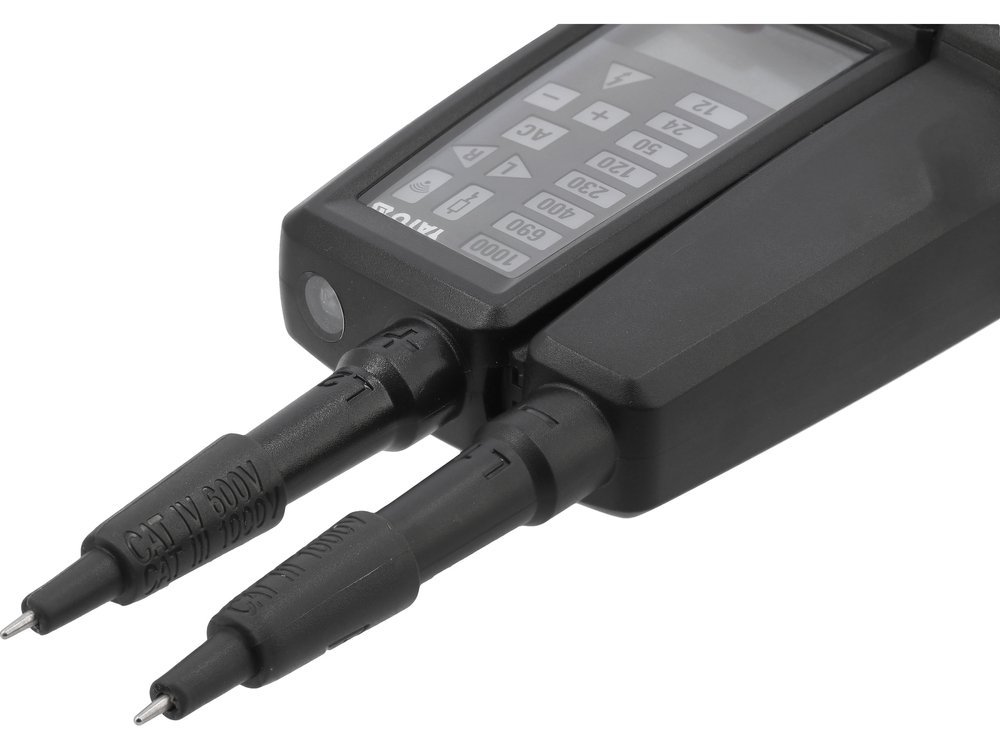

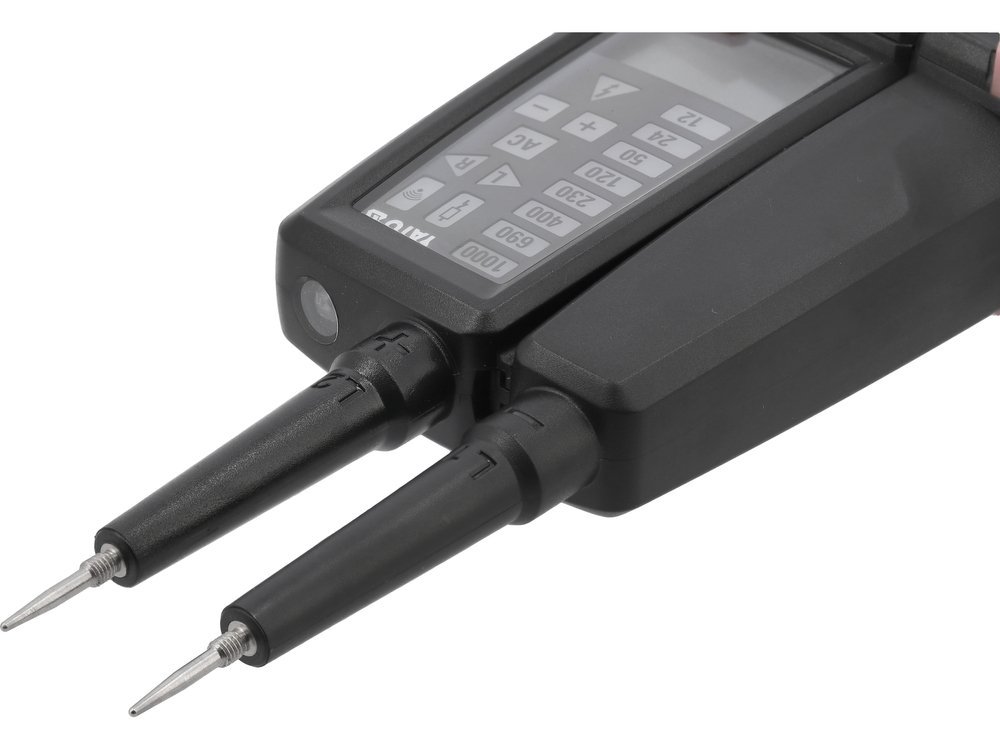

Пороги светодиодной шкалы

12, 24, 50, 120, 230, 400, 690, 1000 В

Разрешение дисплея

1 В, диапазон индикации 1999

Автовыбор диапазона

есть

Автоматический запуск

от 12 В (светодиоды), от 6 В (дисплей)

Время отклика

менее 1 с

Испытание УЗО

около 30 мА при 230 В, пауза между тестами 240 с

Длительность одного измерения

до 30 с

Низкоомный режим

около 7 кОм, для подавления наводок

Входное сопротивление

350 кОм, ток менее 3,5 мА — УЗО не срабатывает

Пиковый ток нагрузки Is

150 мА

Габариты

280×74×34 мм

Запись размера

280х74х34, 280x74x34, 280*74*34

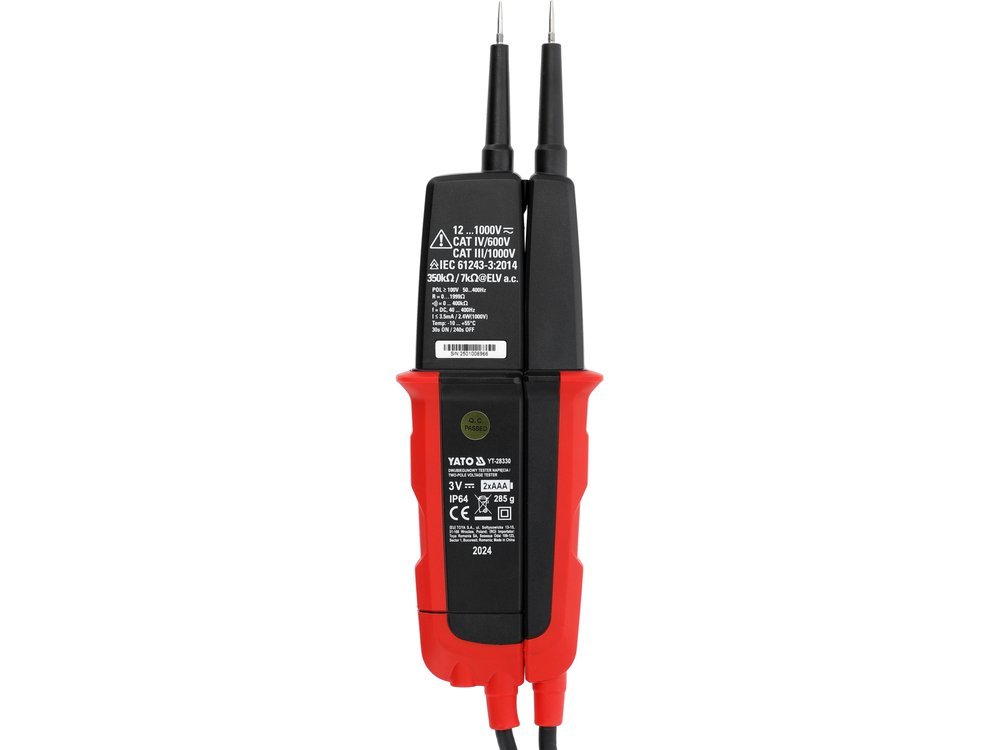

Степень защиты

IP64

Рабочая температура и влажность

−10…+50 °C, менее 85 %

Питание

2 элемента 1,5 В, AAA

Масса

285 г

Частые вопросы

Зачем пауза 240 секунд между проверками УЗО?
Испытательная цепь прибора должна остыть и восстановиться. Если давить тесты подряд, показания уплывут, а нагрев схемы не пойдет ей на пользу.

Сработает ли УЗО при обычном измерении напряжения?
Нет. В штатном режиме входное сопротивление 350 кОм, ток менее 3,5 мА — этого недостаточно для срабатывания. Отключение происходит только в режиме испытания.

Зачем тестеру низкоомный режим?
На длинном отключенном кабеле наводится напряжение от соседних линий. Нагрузка около 7 кОм гасит наводку, и прибор показывает реальное значение вместо призрачных десятков вольт.

Что дает IP64?
Полную защиту от пыли и от брызг воды с любого направления — прибор нормально переносит стройплощадку и работу под дождем.

Преимущества

• Измерение до 1000 В переменного и постоянного тока
• Проверка срабатывания УЗО без отдельного прибора
• Определение чередования фаз перед пуском двигателя

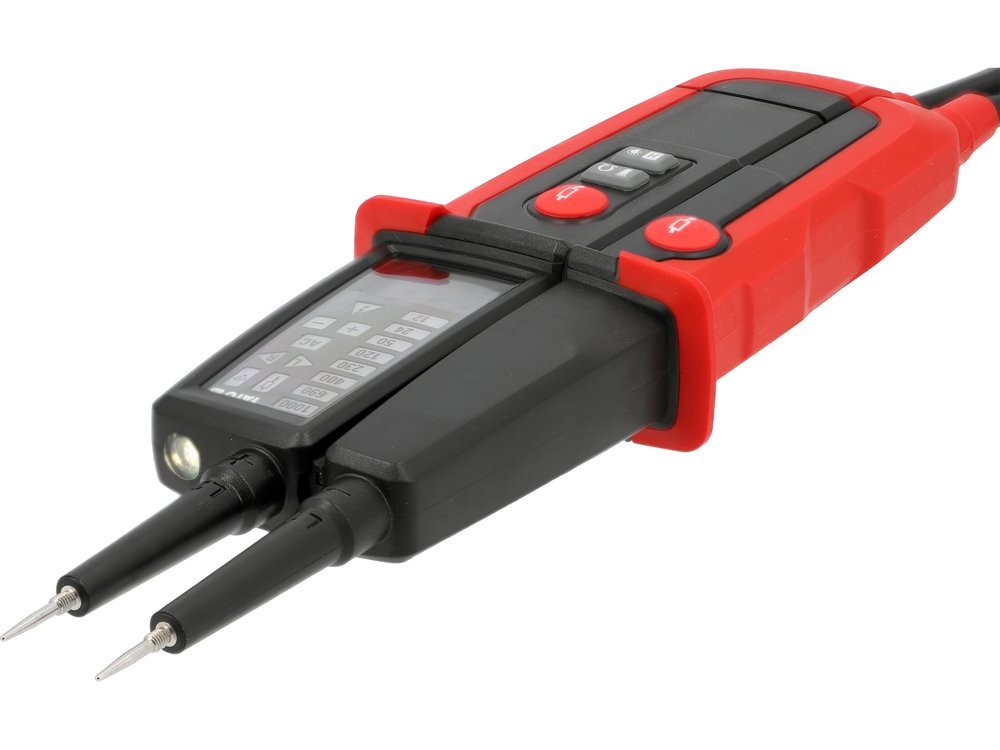

• Двойная индикация: дисплей и светодиодная шкала
• Корпус IP64 и масса 285 г
