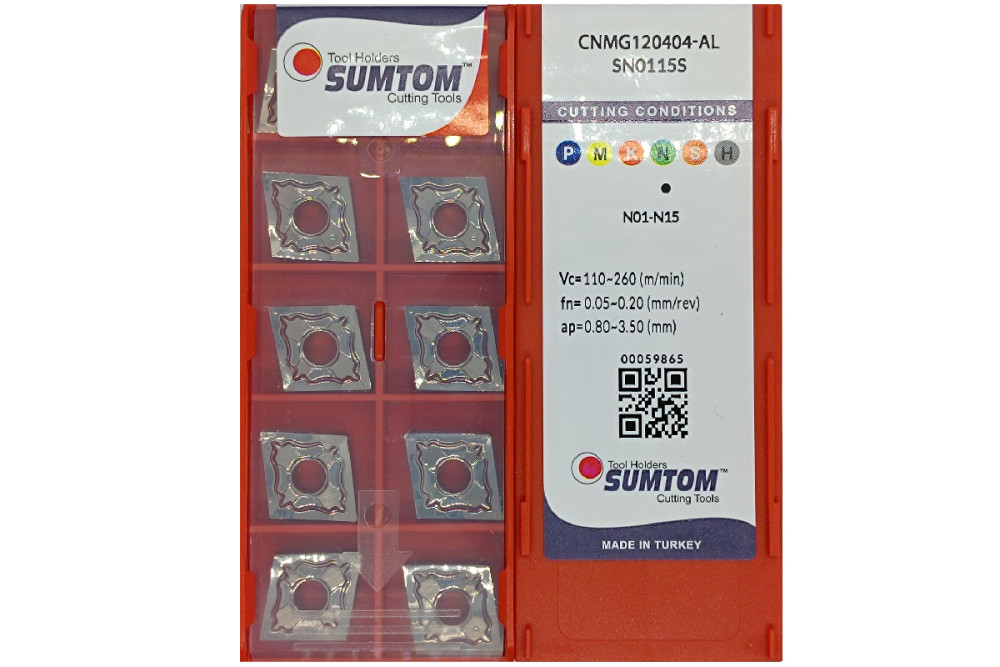

Пластина т/с змінна CNMG 120404-AL SN0115S SUMTOM

Твердосплавна змінна пластина CNMG 120404-AL SN0115S виробництва SUMTOM для зовнішнього та торцевого точіння.

Характеристики

Геометрія пластини

CNMG

Матеріал пластини

Твердий сплав

Призначення пластини

Токарна

Радіус при вершині, мм

0,4

Розмір пластини

1204

Товщина пластини, мм

4,76

Діаметр вписаного кола, мм

12,7

Форма пластини

Ромб 80° (C)

Марка сплаву

SN0115S

Що означає позначення CNMG 120404

C

форма — ромб 80°

N

задній кут 0°

M

средний класс точности (стандартный)

G

цилиндрическое отверстие, двусторонний стружколом

12

довжина різальної кромки, d = 12,7 мм

04

товщина 4,76 мм

04

радіус при вершині 0,4 мм

Аналог OTTIMO з нашого каталогу

Повний аналог за геометрією та типорозміром — пластини власної марки OTTIMO. Посадкове місце і радіус при вершині збігаються, відрізняється марка твердого сплаву.
