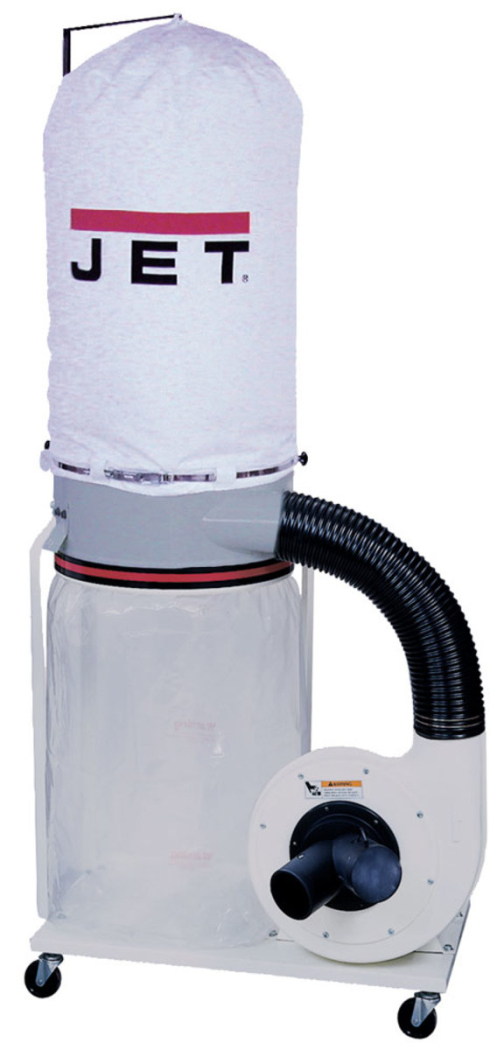

Вытяжная установка JET DC-1100A, 1,9 кВт, 1620 м³/ч, Vortex Cone, 230 В

Вытяжная установка JET DC-1100A (DC-1100A-230) с сепаратором Vortex Cone забирает стружку от станка с расходом 1620 м³/ч при разрежении 1700 Па и собирает ее в мешок на 150 л. Питание 230 В, подключение 2×100 мм или 1×150 мм.

Совместимость и подбор

Установка рассчитана на стационарную работу с производительным деревообрабатывающим оборудованием: рейсмусовыми, фуговальными, циркулярными и шлифовальными станками. Запас по расходу 1620 м³/ч покрывает станки с патрубком Ø100 мм, магистраль Ø150 мм подходит для короткой канальной разводки.

Питание

230 В

Патрубки

2×100 мм или 1×150 мм

Пылесборник

мешок 150 л, посадка Ø500 мм

Обслуживаемые станки

рейсмусовые, фуговальные, циркулярные, шлифовальные

Фильтрация

30 мкм, картридж 2 мкм ставится опцией

Назначение и область применения

Конический дефлектор Vortex Cone закручивает входящий поток: крупная стружка и щепа оседают в мешок сразу, до фильтра доходит только легкая фракция. Мешок заполняется плотнее, фильтр дольше сохраняет пропускную способность, интервалы между обслуживаниями растут.

Мотор 1,9 кВт (выходная 1,1 кВт) с металлической крыльчаткой пропускает щепу и мелкие обрезки без повреждений. Корпус стоит на роликах: установку можно перекатывать между рабочими местами, если стационарная разводка еще не собрана.

Характеристики

Потребляемая (выходная) мощность

1,9 (1,1) кВт

Производительность всасывания

1620 м³/ч

Разрежение

1700 Па

Объем пылесборника

150 л

Диаметр присоединения мешка

500 мм

Тонкость фильтрации

30 мкм (2 мкм — опция)

Патрубки для подключения

2×100 мм или 1×150 мм

Масса

50 кг

Напряжение

230 В

Что означает Vortex Cone

Vortex Cone (вихревой конус) обозначает фирменный конический сепаратор JET в горловине пылесборника. По описанию производителя он отделяет крупную фракцию от воздушного потока до фильтра: мусор укладывается в мешок плотнее, а фильтрующая поверхность засоряется медленнее.

Частые вопросы

Хватит ли обычной сети 230 В? Да. Двигатель рассчитан на однофазную сеть 230 В, отдельный силовой ввод не нужен. Понадобится розетка с заземлением и проводка, рассчитанная на потребление 1,9 кВт.

Сколько станков можно подключить? Штатные варианты подключения: 2×100 мм или 1×150 мм. Магистраль разводится на два рабочих места, но расход 1620 м³/ч рассчитан на работу одного станка за раз: неиспользуемый отвод перекрывают шибером, иначе поток делится и скорость в шланге падает.

Задержит ли установка мелкую пыль? Штатная фильтрация 30 мкм: этого хватает для стружки, опилок и крупной пыли. Мелкодисперсную фракцию держит картриджный фильтр 2 мкм (версии CK), а взвесь, уже поднявшуюся в воздух помещения, дочищает подвесная система фильтрации AFS или PM1200.

Чем вытяжная установка отличается от системы фильтрации воздуха? Это разное оборудование. Вытяжная установка забирает стружку и пыль напрямую от станка через шланг: серия DC работает с расходом от 850 до 2900 м³/ч. Система фильтрации воздуха (AFS, PM1200) висит под потолком и дочищает помещение от мелкой взвеси при 360–1700 м³/ч. Одно другое не заменяет: отходы собирает вытяжка у станка, остаток пыли из воздуха убирает фильтрующий блок.

Преимущества

• Расход 1620 м³/ч при разрежении 1700 Па
• Сепаратор Vortex Cone разгружает фильтр
• Мешок 150 л с посадкой Ø500 мм
• Два патрубка Ø100 мм или магистраль Ø150 мм
• Металлическая крыльчатка не боится щепы
