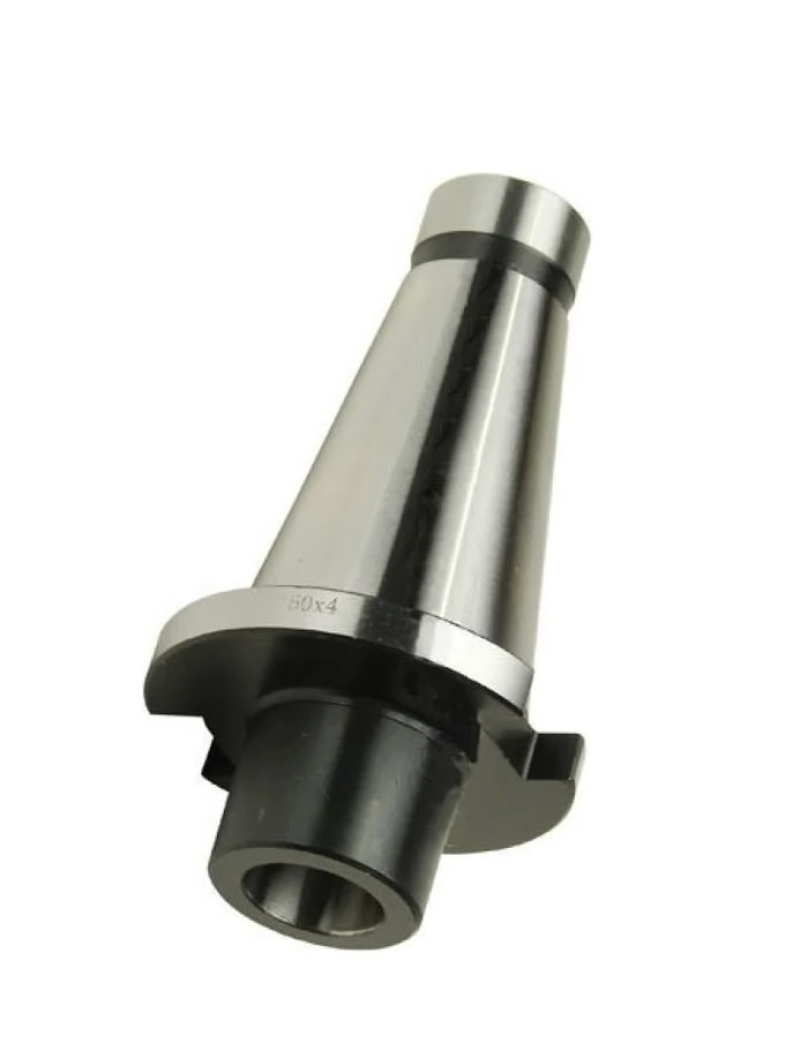

UAВтулка переходная (хвостовик NT50) GRIFF. Позволяет поставить инструмент с одним конусом в шпиндель с другим: наружный конус под станок, внутренний — под хвостовик инструмента.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареВтулка переходная (хвостовик NT50) GRIFF. Позволяет поставить инструмент с одним конусом в шпиндель с другим: наружный конус под станок, внутренний — под хвостовик инструмента.
Характеристики
Ближайший отечественный стандарт — по ГОСТ 13598-85, 25557-82, 2848-75 (Втулки переходные для крепления инструмента с коническим хвостовиком / Конусы инструментальные. Основные размеры / Конусы инструментов. Допуски. Методы и средства контроля).
Тексты стандартов: ГОСТ 13598-85, ГОСТ 25557-82, ГОСТ 2848-75.
Где применяется
Переходная втулка нужна, когда конус инструмента меньше конуса шпинделя: сверло с КМ2 в станок с КМ4, инструмент с конусом Морзе в шпиндель 7:24. Точность посадки зависит от чистоты обоих конусов — забоина или стружка на конусе дает биение, которое втулка не исправит. Втулка с окном под клин обязательна для инструмента с лапкой: без окна инструмент не выбить, а без лапки он может провернуться на большом моменте.
Что важно при подборе
Хвостовик NT50. Конус 7:24 по DIN 2080 (NT): хвостовик без фланца под ручную смену, затягивается штревелем через шпиндель — для универсальных фрезерных станков.
Сопутствующие и соседние позиции
Частые вопросы
Как снять инструмент из переходной втулки?
Клином через окно втулки, ударяя по клину, а не по инструменту. Выбивание молотком по хвостовику разбивает конус и портит посадку.
Как хранить оснастку?
С защитой конуса и посадочных поверхностей, в футляре или стойке, слегка смазанной. Забоина на конусе — это биение всей сборки, которое не исправляется ничем, кроме перешлифовки.
BT, SK и CAT — это одно и то же?
Конус 7:24 у них одинаковый, но фланец, штревель и канавка под захват разные. В шпиндель, рассчитанный на SK, хвостовик BT физически не встанет, поэтому тип берут строго по паспорту станка.
Как подобрать: наружный конус — по шпинделю, внутренний — по инструменту; для инструмента с лапкой берут втулку с окном под клин.
| Оправка переходная ISO 50 для инструмента с хвостовиком конус Морзе с лапкой MK5x105мм по DIN2080 форма AD SUMTOM Артикул: | — | ISO 50 | — | — | — | 5 шт | Цена по запросу Узнать цену | |
| Оправка переходная SK50 для инструмента с хвостовиком конус Морзе MK4х90мм DIN69871 форма A SUMTOM Артикул: | — | DIN 69871 | — | — | — | 5 шт | Цена по запросу Узнать цену | |
| Втулка переходная конус 50 7:24/КМ3 код 800000192 Польша Артикул: | — | — | — | — | — | 6 шт | Цена по запросу Узнать цену | |
| Втулка переходная 7:24 NT50 КМ2 под фрезы концевые Артикул: | — | — | — | — | — | 4 шт | 973 ₴ В корзину✓ В корзине | |
| Втулка переходная 7:24 NT50 КМ2 под сверла 191.831.072 Артикул: | — | — | — | — | — | 22 шт | 973 ₴ В корзину✓ В корзине | |
| Втулка переходная 7:24 NT50 КМ2 под фрезы концевые 191.831.052 Артикул: | — | — | — | — | — | 42 шт | 973 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
