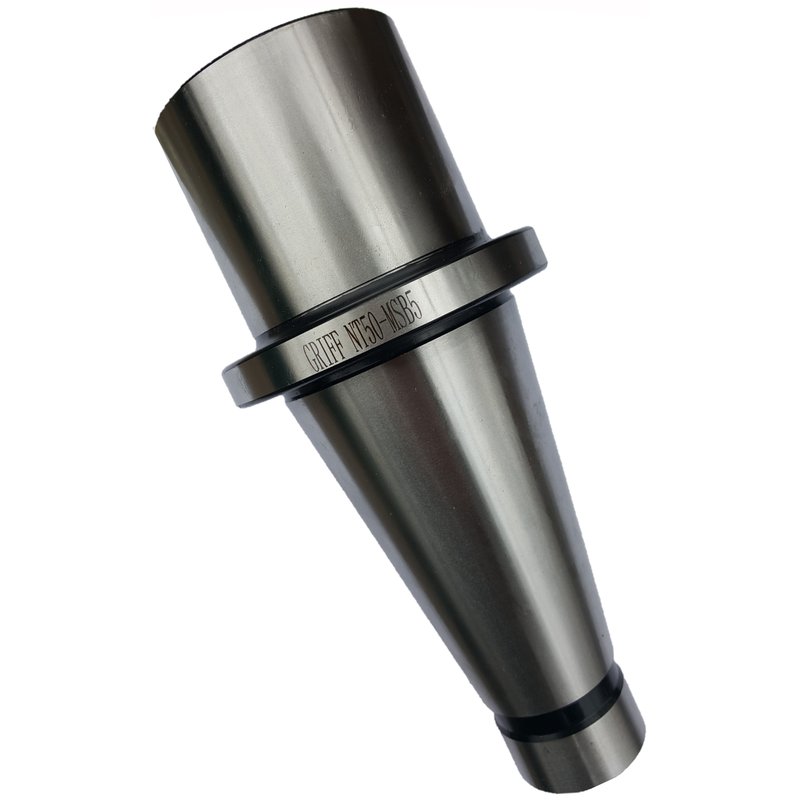

Втулка переходная (хвостовик NT50) GRIFF. Позволяет поставить инструмент с одним конусом в шпиндель с другим: наружный конус под станок, внутренний — под хвостовик инструмента.
Где применяется
Переходная втулка нужна, когда конус инструмента меньше конуса шпинделя: сверло с КМ2 в станок с КМ4, инструмент с конусом Морзе в шпиндель 7:24. Точность посадки зависит от чистоты обоих конусов — забоина или стружка на конусе дает биение, которое втулка не исправит. Втулка с окном под клин обязательна для инструмента с лапкой: без окна инструмент не выбить, а без лапки он может провернуться на большом моменте.
Характеристики
- Раздел
- Втулки переходные
- Хвостовик
- NT50
- Диаметр конуса Морзе КМ5 (ГОСТ 25557-82)
- 44,399 мм
- Производитель
- GRIFF
Ближайший отечественный стандарт — по ГОСТ 13598-85, 25557-82, 2848-75 (Втулки переходные для крепления инструмента с коническим хвостовиком / Конусы инструментальные. Основные размеры / Конусы инструментов. Допуски. Методы и средства контроля).
Тексты стандартов: ГОСТ 13598-85, ГОСТ 25557-82, ГОСТ 2848-75.
Что важно при подборе
Хвостовик NT50. Конус 7:24 по DIN 2080 (NT): хвостовик без фланца под ручную смену, затягивается штревелем через шпиндель — для универсальных фрезерных станков.
Частые вопросы
BT, SK и CAT — это одно и то же?
Конус 7:24 у них одинаковый, но фланец, штревель и канавка под захват разные. В шпиндель, рассчитанный на SK, хвостовик BT физически не встанет, поэтому тип берут строго по паспорту станка.
Как проверить биение оправки?
Индикатором на оправке в сборе с инструментом, на вылете, близком к рабочему. Паспортное биение относится к посадке оправки, а на инструменте суммируется с биением цанги и шпинделя.
Как снять инструмент из переходной втулки?
Клином через окно втулки, ударяя по клину, а не по инструменту. Выбивание молотком по хвостовику разбивает конус и портит посадку.
Что дает эта позиция
- Хвостовик NT50 под конкретный шпиндель
- Жесткое базирование по конусу — стабильный размер на серии
- Быстрая смена инструмента без переналадки станка
Сопутствующие и соседние позиции
- Соседний типоразмер
- Втулка переходная 7:24 NT50 КМ5 под сверло GRIFF
- Соседний типоразмер
- Втулка переходная 7:24 NT50 КМ2 под фрезы концевые GRIFF
- Соседний типоразмер
- Втулка переходная 7:24 NT50 КМ4 под сверло GRIFF
- Оправка под этот хвостовик
- Оправка для фрез торцевых насадных 7:24 NT50 пос. 32мм (6222-0035)
- Раздел каталога
- Втулки переходные
- Вся станочная оснастка
- Станочная оснастка
Как подобрать: наружный конус — по шпинделю, внутренний — по инструменту; для инструмента с лапкой берут втулку с окном под клин.
