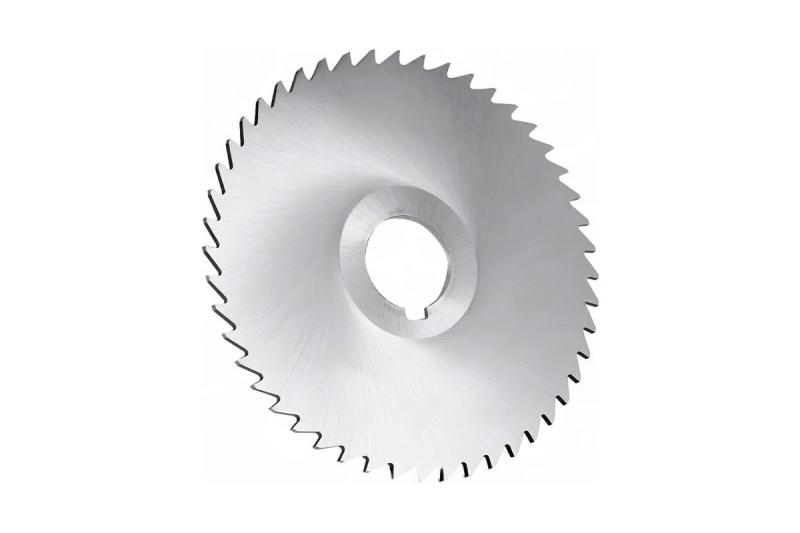

UAФреза дисковая отрезная 160×2×32 мм. Материал режущей части Р6М5. Ширина реза 2 мм, зубьев 64. Глубина за проход до 56,5 мм. Прорезка шлицев и пазов, отрезка прутка и трубы. Посадочное отверстие 32 мм. ГОСТ 2679-93.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРазрезка прутка, трубы и профиля, прорезка шлицев под отвертку и канавок под стопорные кольца шириной 2 мм. Глубину за проход ограничивает диаметр ступицы.
| Ширина реза | 2 мм |
| Наибольшая глубина резания | 56,5 мм (по разности диаметра фрезы и ступицы) |
| Наибольший диаметр отрезаемого прутка | 56,5 мм |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Шпоночный паз | есть, привод от шпонки оправки |
| Ступица | есть, торец фрезы утоплен относительно ступицы |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 2679-93, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Фреза работает на прорезке: прямые шлицы под отвертку по ГОСТ 24669, узкие пазы под стопорные кольца, разрезка тонкостенной трубы. Мелкий зуб дает чистую боковую стенку и малую подачу на зуб, поэтому рез получается ровным даже на толщине 2 мм.
Ставится на насадную оправку горизонтально-фрезерного станка и на отрезные полуавтоматы. Чем тоньше диск, тем меньше допустимая подача и тем строже требование к биению оправки: свыше 0,01 мм на 100 мм длины рез уводит.
| Тип инструмента | Фреза дисковая отрезная |
| Наружный диаметр D | 160 мм, поле допуска js16 |
| Ширина B | 2 мм, предельные отклонения класса 1 +0,26 / +0,16, класса 2 js11 |
| Посадочное отверстие d | 32 мм H7 |
| Диаметр ступицы d1 | 47 мм |
| Число зубьев z | 64 |
| Передний угол γ | 5° |
| Радиус стружечной канавки r | не более 0,4 мм |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 61…65 HRC при ширине до 1 мм, 62…66 HRC при ширине свыше 1 мм |
| Шероховатость | боковые торцевые поверхности Ra 1,25; передняя поверхность зубьев Rz 8,0; посадочное отверстие Rz 6,3 |
| Ленточка на задней поверхности | не более 0,05 мм |
| Допуск радиального биения, класс 1 | 0,08 мм для смежных зубьев, 0,12 мм для противоположных |
| Период стойкости (Р6М5) | средний 110 мин, 95 %-ный 45 мин |
| Критерий затупления | износ по задней поверхности 0,4 мм |
| Маркировка на торце | товарный знак, диаметр, ширина, класс (1 или 2), марка стали |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 2679-93 |
| ф 160×2×32 | наружный диаметр 160 мм, ширина 2 мм, посадочное отверстие 32 мм |
| z = 64 | число зубьев фрезы |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| прорезной зуб | форма зуба для прорезки: мелкий шаг, чистая боковая стенка |
| со ступицей | утолщение вокруг посадочного отверстия: задает опорную поверхность на оправке и ограничивает глубину резания |
| с ш/п | шпоночный паз в посадочном отверстии по ГОСТ 9472-90: крутящий момент передает шпонка оправки |
| ГОСТ 2679-93 | стандарт на прорезные и отрезные фрезы: три типа зуба (1 мелкий, 2 средний, 3 крупный) и два класса (1 для прорезки шлицев по ГОСТ 24669, 2 для прорезных и отрезных работ) |
В наименовании указано 64 зубьев. По таблице 1 ГОСТ 2679-93 это фреза типа 2 — средний зуб, обозначение 2254-1294. Тип задает шаг зуба: чем крупнее зуб, тем больше стружечная канавка и тем выше допустимая подача, но грубее боковая поверхность реза.
| Тип фрезы | Число зубьев | Обозначение по ГОСТ |
|---|---|---|
| тип 1 — мелкий зуб | 128 | 2254-0998 |
| тип 2 — средний зуб | 64 | 2254-1294 |
| тип 3 — крупный зуб | 32 | 2254-1496 |
| тип 3 — крупный зуб | 22 | 2254-1642 |
В обозначении 2254 — код группы дисковых отрезных и прорезных фрез по классификатору, четыре цифры после дефиса — порядковый номер типоразмера внутри группы. Полная запись в заказе выглядит как «Фреза 2254-1294 ГОСТ 2679-93».
| Скорость резания Vc | 35–60 м/мин |
| Частота вращения n | 70–119 об/мин |
| Подача на зуб Sz | 0,003–0,012 мм/зуб |
| Минутная подача F | 13,4–91,7 мм/мин |
| СОЖ | 5 %-ный раствор эмульсола в воде |
Режимы по таблице 5 ГОСТ 2679-93 для фрез типа 1 (мелкий зуб), испытания по стали 45 твердостью 163…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 160 мм. Минутная подача: F = Sz · z · n при z = 64.
Посадочное отверстие 32 мм с полем допуска H7, поэтому фреза садится на любую насадную оправку того же диаметра. Проверьте два размера: диаметр посадочной шейки оправки и наличие шпонки, если фреза со шпоночным пазом.
Геометрический предел 56,5 мм: это половина разности наружного диаметра и диаметра ступицы. Глубже ступица упрется в заготовку. На практике оставляют запас 2–3 мм на выход стружки.
Стандарт нормирует средний период стойкости 110 мин для этого диаметра при испытании по стали 45 твердостью 163…197 НВ. Критерий затупления: износ по задней поверхности 0,4 мм.
Фреза выполнена со шпоночным пазом: момент передается продольной шпонкой оправки, поэтому берут оправку под продольную шпонку с посадочной шейкой 32 мм. Тонкий диск чувствителен к биению: радиальное биение оправки свыше 0,01 мм на 100 мм длины уводит рез и выкрашивает зубья, поэтому кольца ставят по всей опорной плоскости и не перетягивают гайку.
