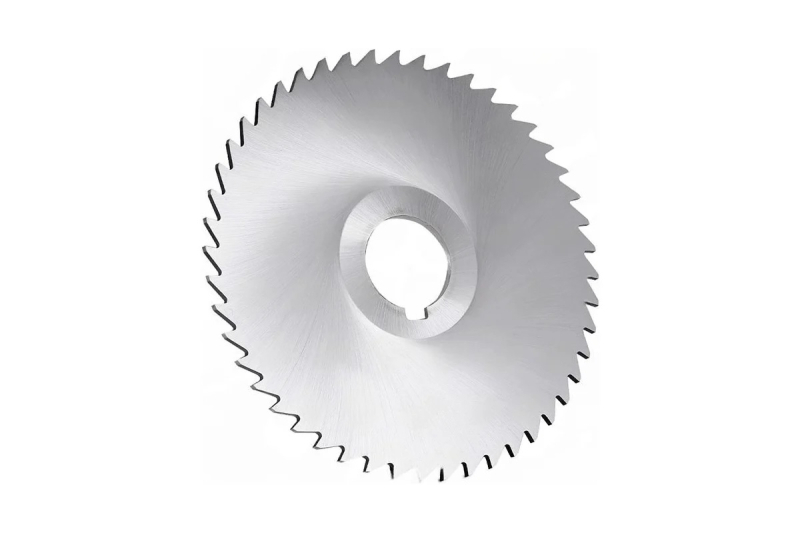

UAФреза дисковая отрезная 160×4×32 мм. Материал режущей части Р6М5. Ширина реза 4 мм, зубьев 100. Глубина за проход до 56,5 мм. Прорезка шлицев и пазов, отрезка прутка и трубы. Посадочное отверстие 32 мм. ГОСТ 2679-93.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПроверяют два числа: ширина реза 4 мм и допустимая глубина. Первое задано толщиной диска, второе считают по разности диаметра фрезы и ступицы.
| Ширина реза | 4 мм |
| Наибольшая глубина резания | 56,5 мм (по разности диаметра фрезы и ступицы) |
| Наибольший диаметр отрезаемого прутка | 56,5 мм |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Шпоночный паз | есть, привод от шпонки оправки |
| Ступица | есть, торец фрезы утоплен относительно ступицы |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 2679-93, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Фреза работает на прорезке: прямые шлицы под отвертку по ГОСТ 24669, узкие пазы под стопорные кольца, разрезка тонкостенной трубы. Мелкий зуб дает чистую боковую стенку и малую подачу на зуб, поэтому рез получается ровным даже на толщине 4 мм.
Ставится на насадную оправку горизонтально-фрезерного станка и на отрезные полуавтоматы. Чем тоньше диск, тем меньше допустимая подача и тем строже требование к биению оправки: свыше 0,01 мм на 100 мм длины рез уводит.
| Тип инструмента | Фреза дисковая отрезная |
| Наружный диаметр D | 160 мм, поле допуска js16 |
| Ширина B | 4 мм, предельные отклонения класса 1 +0,30 / +0,18, класса 2 js11 |
| Посадочное отверстие d | 32 мм H7 |
| Диаметр ступицы d1 | 47 мм |
| Число зубьев z | 100 |
| Передний угол γ | 10° |
| Радиус стружечной канавки r | не более 0,4 мм |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 61…65 HRC при ширине до 1 мм, 62…66 HRC при ширине свыше 1 мм |
| Шероховатость | боковые торцевые поверхности Ra 1,25; передняя поверхность зубьев Rz 8,0; посадочное отверстие Rz 6,3 |
| Ленточка на задней поверхности | не более 0,05 мм |
| Допуск радиального биения, класс 1 | 0,08 мм для смежных зубьев, 0,12 мм для противоположных |
| Период стойкости (Р6М5) | средний 110 мин, 95 %-ный 45 мин |
| Критерий затупления | износ по задней поверхности 0,4 мм |
| Маркировка на торце | товарный знак, диаметр, ширина, класс (1 или 2), марка стали |
| Изготовитель | OTTIMO |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 2679-93 |
| ф 160×4×32 | наружный диаметр 160 мм, ширина 4 мм, посадочное отверстие 32 мм |
| z = 100 | число зубьев фрезы |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| прорезной зуб | форма зуба для прорезки: мелкий шаг, чистая боковая стенка |
| со ступицей | утолщение вокруг посадочного отверстия: задает опорную поверхность на оправке и ограничивает глубину резания |
| с ш/п | шпоночный паз в посадочном отверстии по ГОСТ 9472-90: крутящий момент передает шпонка оправки |
| ГОСТ 2679-93 | стандарт на прорезные и отрезные фрезы: три типа зуба (1 мелкий, 2 средний, 3 крупный) и два класса (1 для прорезки шлицев по ГОСТ 24669, 2 для прорезных и отрезных работ) |
В наименовании указано 100 зубьев. По таблице 1 ГОСТ 2679-93 это фреза типа 1 — мелкий зуб, обозначение 2254-1008. Тип задает шаг зуба: чем крупнее зуб, тем больше стружечная канавка и тем выше допустимая подача, но грубее боковая поверхность реза.
| Тип фрезы | Число зубьев | Обозначение по ГОСТ |
|---|---|---|
| тип 1 — мелкий зуб | 100 | 2254-1008 |
| тип 2 — средний зуб | 48 | 2254-1306 |
| тип 3 — крупный зуб | 24 | 2254-1506 |
| тип 3 — крупный зуб | 20 | 2254-1652 |
В обозначении 2254 — код группы дисковых отрезных и прорезных фрез по классификатору, четыре цифры после дефиса — порядковый номер типоразмера внутри группы. Полная запись в заказе выглядит как «Фреза 2254-1008 ГОСТ 2679-93».
| Скорость резания Vc | 35–60 м/мин |
| Частота вращения n | 70–119 об/мин |
| Подача на зуб Sz | 0,003–0,012 мм/зуб |
| Минутная подача F | 20,9–143,2 мм/мин |
| СОЖ | 5 %-ный раствор эмульсола в воде |
Режимы по таблице 5 ГОСТ 2679-93 для фрез типа 1 (мелкий зуб), испытания по стали 45 твердостью 163…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 160 мм. Минутная подача: F = Sz · z · n при z = 100.
Быстрорежущая сталь Р6М5 берет корозионностойкую сталь ограниченно: скорость режут вдвое, подачу оставляют, СОЖ подают обильно. Под регулярную работу по нержавейке берут кобальтовую марку Р6М5К5.
Посадочное отверстие 32 мм с полем допуска H7, поэтому фреза садится на любую насадную оправку того же диаметра. Проверьте два размера: диаметр посадочной шейки оправки и наличие шпонки, если фреза со шпоночным пазом.
Поле допуска ширины. У класса 1 оно одностороннее в плюс и вдвое уже, у класса 2 симметричное js11. Класс 1 берут, когда шлиц идет по чертежу под сопрягаемую деталь, класс 2 для отрезки и черновых пазов.
Фреза выполнена со шпоночным пазом: момент передается продольной шпонкой оправки, поэтому берут оправку под продольную шпонку с посадочной шейкой 32 мм. Тонкий диск чувствителен к биению: радиальное биение оправки свыше 0,01 мм на 100 мм длины уводит рез и выкрашивает зубья, поэтому кольца ставят по всей опорной плоскости и не перетягивают гайку.
Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
