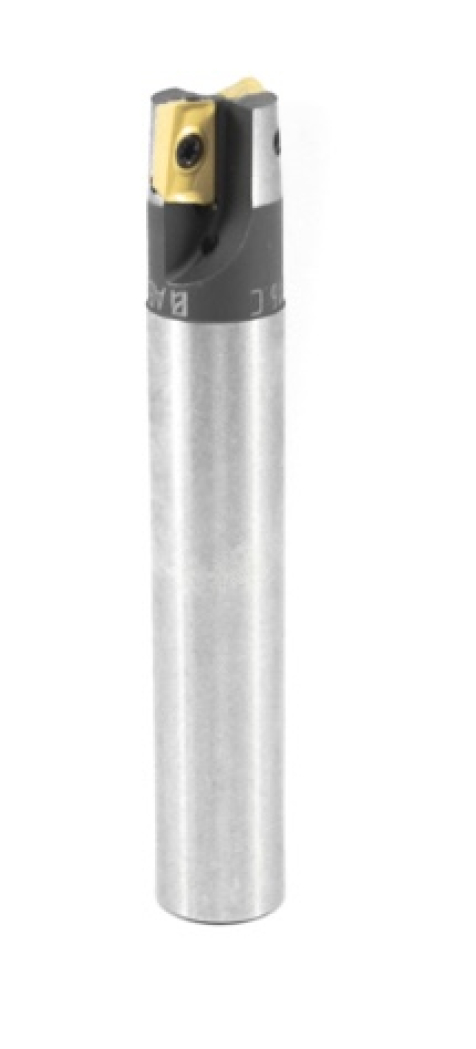

Фреза концевая торцевая ц/х ф 16 мм z=2 с мех. креплением 4гр. пластин APKT 11T3 AE390-R016.11.02.d16.C (без пластин)

Фреза концевая торцевая ц/х ф 16 мм z=2 с мех. креплением 4гр. пластин APKT 11T3 AE390-R016.11.02.d16.C (без пластин) — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 16 мм, с 2 зубьями, цилиндрический хвостовик (DIN 1835 A) 16 мм. Фрезерует уступы и карманы с радиусом в углу: скругление разгружает вершину зуба и поднимает стойкость на черновых проходах. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 16 мм.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 16 мм за один проход.

Ширина получаемого паза

16 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанга ER под хвостовик 16 мм, термопатрон или патрон Weldon

Комплектация

корпус поставляется без пластин, винты и ключ входят в комплект

Число зубьев

2 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

16 мм

Диаметр хвостовика d

16 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Число зубьев z

2

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Что означает обозначение

z = 2

z — число зубьев. При 2 зубьях минутная подача считается как Sz · 2 · n.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 16 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,4 мм. Частота вращения пересчитана под диаметр 16 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 2: S = 0,04 · 2 · 555 = 44 мм/мин.

Частые вопросы

Какая нужна цанга? Хвостовик 16 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.

Сколько пластин брать в запас? На корпус идет 2 пластины; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.

Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.

Почему именно 2 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Преимущества

• Расход только на пластины: корпус переживает десятки комплектов
• Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• Марку сплава пластины подбирают под материал, не меняя инструмент
• 2 зуба в резе делят подачу и снижают нагрузку на каждую кромку
• Диаметр 16 мм закрывает паз этой ширины за один проход, без строчки

Сопутствующие товары

Тот же диаметр, цельнотвердосплавная

Фреза концевая параболическая ц/х монолитная т/с ф16 мм z=4 90/31 S79116.0 DORMER

Тот же диаметр со сферическим торцом

Фреза концевая сферическая (радиусная) ц/х монолитная т/с ф16 мм z=4 R=8 мм 100/32 с покрытием TiXCo OTTIMO

Тот же диаметр с напаянными пластинами

Фреза концевая с напайными т/с пластинами к/х ф 16 мм Т5К10 z=3 винтовой зуб КМ2 2223-0502 ГОСТ 20537-75

Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
