Корпус концевой фрезы с механическим креплением сменных твердосплавных пластин: диаметр 32 мм, z = 5, хвостовик 32 мм. Класс инструмента нормирует ГОСТ 28435-90.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

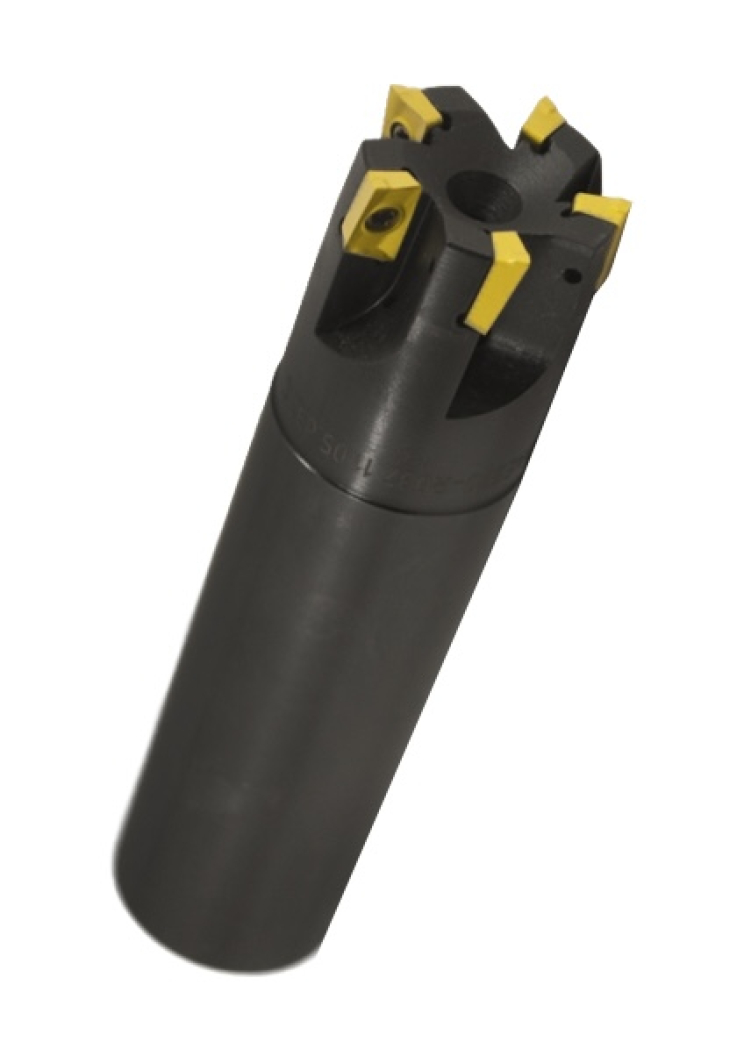

Фреза концевая торцевая ц/х ф 32 мм z=5 с мех. креплением 4гр. пластин APKT 11T3 AE390-R032.11.05.d32.C (без пластин) — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 32 мм, с 5 зубьями, цилиндрический хвостовик (DIN 1835 A) 32 мм. Фрезерует уступы и карманы с радиусом в углу: скругление разгружает вершину зуба и поднимает стойкость на черновых проходах. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 32 мм.
Обрабатываемые материалы по группам ISO:
Паз шириной 32 мм за один проход.
Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
На диаметре 32 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.
По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.
| Группа сплава пластины | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| ТК (Т5К10, Т15К6) — сталь | 70–75 | 695–745 | 0,03–0,05 | 15–80 | 8 |
| ВК (ВК8, ВК6-М) — титан, чугун | 30–34 | 300–340 | 0,05–0,06 | 15–80 | 8 |
Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 32 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,5 мм. Частота вращения пересчитана под диаметр 32 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 5: S = 0,05 · 5 · 300 = 75 мм/мин.
Какая нужна цанга? Хвостовик 32 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.
Какой вылет из патрона допустим? Для диаметра 32 мм рабочий ориентир — вылет до 96 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.
Можно ли ставить пластины другого изготовителя? Гнездо рассчитано на типоразмер по каталогу. Пластина того же типоразмера другого изготовителя садится в гнездо, но допуски по толщине и радиусу при вершине отличаются — проверьте биение после замены.
Сколько пластин брать в запас? На корпус идет 5 пластины; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
