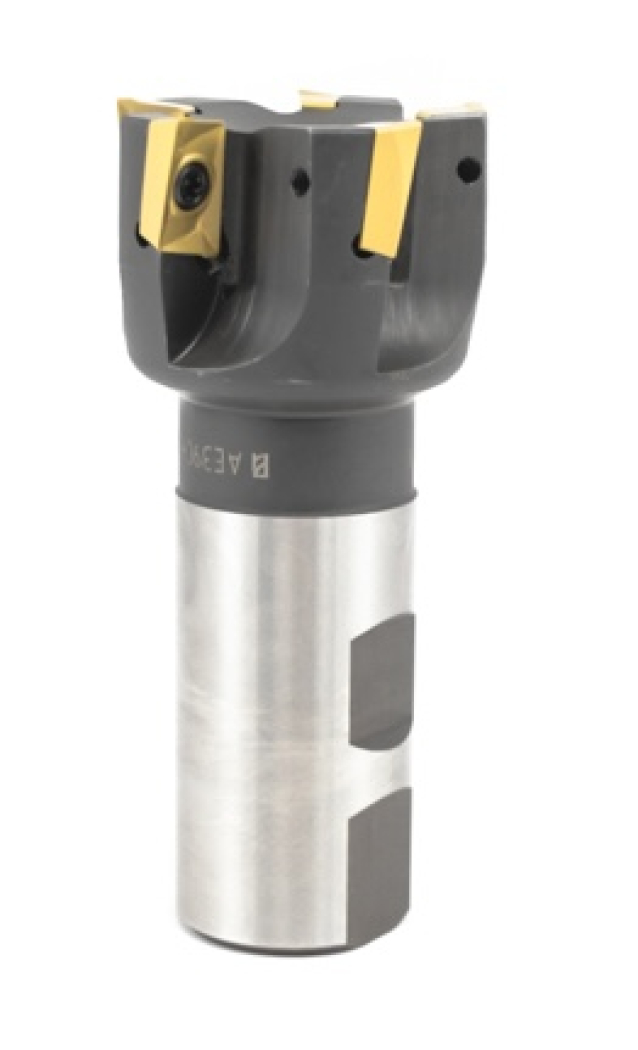

Фреза концевая торцевая ц/х ф 50 мм z=5 с мех. крепл. 4гр. пласт. APKT 1604 AE390-R050.16.05.W32.C (без пластин)

Фреза концевая торцевая ц/х ф 50 мм z=5 с мех. крепл. 4гр. пласт. APKT 1604 AE390-R050.16.05.W32.C (без пластин) — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 50 мм, с 5 зубьями, цилиндрический хвостовик (DIN 1835 A). Фрезерует уступы и карманы с радиусом в углу: скругление разгружает вершину зуба и поднимает стойкость на черновых проходах. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 50 мм за один проход.

Ширина получаемого паза

50 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Применяемая пластина

APKT 1604; запас держат по числу гнезд — 5 шт. на комплект

Комплектация

корпус поставляется без пластин, винты и ключ входят в комплект

Число зубьев

5 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

На диаметре 50 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

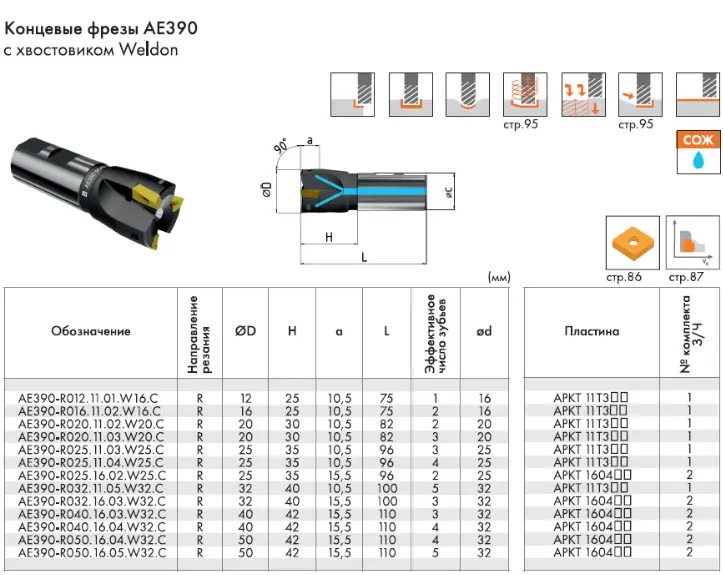

Характеристики

Диаметр фрезы D

50 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Число зубьев z

5

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Пластина

APKT 1604

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Что означает обозначение

z = 5

z — число зубьев. При 5 зубьях минутная подача считается как Sz · 5 · n.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

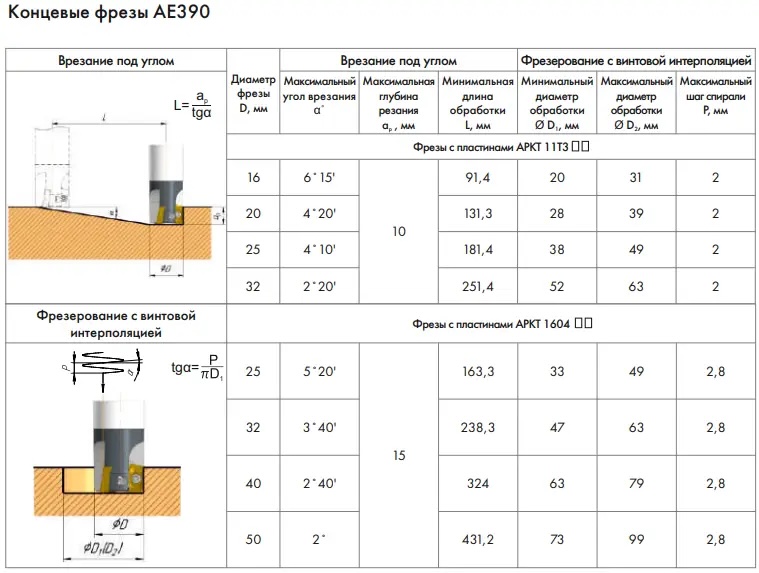

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 50 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,6 мм. Частота вращения пересчитана под диаметр 50 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 5: S = 0,04 · 5 · 180 = 36 мм/мин.

Частые вопросы

Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.

Почему именно 5 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Какой вылет из патрона допустим? Для диаметра 50 мм рабочий ориентир — вылет до 150 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Можно ли ставить пластины другого изготовителя? Гнездо рассчитано на типоразмер APKT 1604. Пластина того же типоразмера другого изготовителя садится в гнездо, но допуски по толщине и радиусу при вершине отличаются — проверьте биение после замены.

Преимущества

• ✓Расход только на пластины: корпус переживает десятки комплектов
• ✓Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• ✓Марку сплава пластины подбирают под материал, не меняя инструмент
• ✓5 зубьев поднимают минутную подачу без роста нагрузки на зуб
• ✓Диаметр 50 мм закрывает паз этой ширины за один проход, без строчки

Сопутствующие товары

Тот же диаметр с напаянными пластинами

Фреза концевая с напайными т/с пластинами к/х ф 50 мм ВК8 z=6 прямой зуб КМ5 190/30

Соседние типоразмеры

Ближайший меньший диаметр

Фреза концевая торцевая ц/х ф 32 мм z=5 с мех. креплением 4гр. пластин APKT 11T3 AE390-R032.11.05.d32.C (без пластин)

Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
