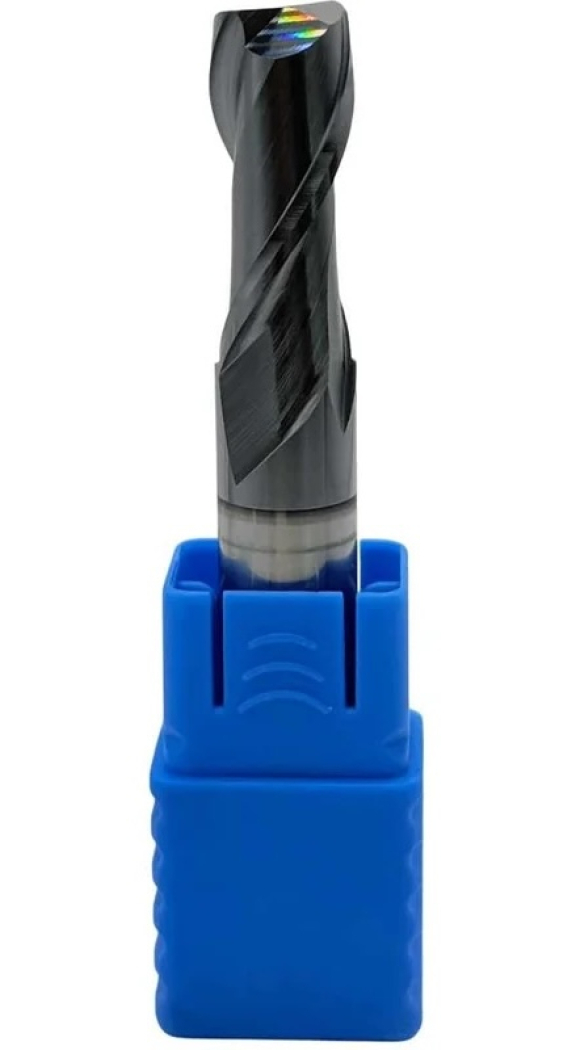

Фреза шпоночная монолитная твердосплавная ф 8 мм 60/20 с покрытием AlTiN OTTIMO

Фреза шпоночная твердосплавная ⌀8 мм OTTIMO — двузубая шпоночная фреза из монолитного твердого сплава диаметром 8 мм под паз шириной 8 мм. Общая длина 60 мм, длина режущей части 20 мм. Размеры вне таблицы ГОСТ 16463-80 — это исполнение производителя, не гостовский типоразмер.

Обрабатываемые материалы:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• MКоррозионностойкая (нержавеющая) сталь — ограниченно

Совместимость и подбор

Паз шириной 8 мм в сплошном материале без предварительного сверления. Ширину задает диаметр фрезы, глубину за установ — длина режущей части.

Ширина получаемого паза

8 мм

Максимальная глубина за установ

20 мм по режущей части

Полная глубина паза при испытаниях

не менее 4 мм (ГОСТ 16463-80, табл. 3)

Присоединительный хвостовик

цилиндрический 8 мм

Посадочное гнездо

цанга ER под 8 мм, термозажимной или гидропластовый патрон

Врезание в сплошной материал

по оси: торцовые кромки доходят до оси вращения

Назначение и область применения

Цельный твердый сплав идет туда, где стальной корпус паяной фрезы уже не держит форму: диаметры до 12 мм, тонкая стенка между канавками, короткий вылет и высокая частота вращения. На диаметре 8 мм паяная конструкция физически не собирается — пластине негде стоять.

Приложение к стандарту дает второй вариант заточки — для труднообрабатываемых материалов. Различие в передних и задних углах на торце: серийная заточка режет быстрее, вариант 2 держит кромку дольше на вязком материале.

Характеристики

Диаметр режущей части d

8 мм

Диаметр хвостовика d1

8 мм

Общая длина L

60 мм

Длина режущей части l

20 мм

Число зубьев

2

Угол наклона спирали

20° (шаг винтовой канавки 69 мм)

Материал

монолитный твердый сплав

Покрытие

AlTiN

Направление резания

правое

Поле допуска диаметра

e8 — под пазы N9 и P9

Поле допуска хвостовика

h8

Допуск радиального биения

0,02 мм

Допуск торцового биения

0,03 мм

Обратная конусность

не более 0,03 мм на длине рабочей части; прямая не допускается

Шероховатость режущей части

Rz ≤ 1,6 мкм

Средняя стойкость

50 мин на режимах приложения 2 ГОСТ 16463-80

Производитель

OTTIMO

Почему у позиции нет обозначения по стандарту

Диаметр 8 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 60 мм и l 20 мм, в таблице стандарта 2234-0206 — L 40 мм, l 11 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.

Ориентировочные режимы фрезерования

Скорости и подачи — из приложения 2 ГОСТ 16463-80 (обязательное, условия эксплуатации). Частота вращения пересчитана под диаметр 8 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·8). Минутная подача F = n · z · Sz = n · 2 · Sz. Врезание ведут вертикальной подачей, проход — продольной. Средняя стойкость на этих режимах — 50 мин.

Частые вопросы

Можно ли перетачивать?
По торцу — да, алмазным кругом: диаметр остается прежним. Перешлифовка по периферии уводит диаметр вниз, и паз перестает попадать в поле допуска под шпонку. Обратная конусность по стандарту допускается до 0,03 мм — больше снимать нельзя.

Хватит ли длины?
Режущая часть 20 мм — предел глубины паза за установ, общая длина 60 мм расходуется на вылет из патрона. Если нужен паз глубже 20 мм, ищите удлиненное исполнение: вылет за пределами режущей части на монолитном карбиде оборачивается поломкой, а не износом.

Это гостовский типоразмер?
Диаметр 8 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 60 мм и l 20 мм, в таблице стандарта 2234-0206 — L 40 мм, l 11 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.

По какому материалу она рассчитана?
ГОСТ 16463-80 задает четыре материала: сталь 45 и сталь 40Х твердостью HRC 35…40 на 40 м/мин, серый чугун и сталь 1Х18Н9Т на 20 м/мин. Нержавеющая сталь в списке есть, но вдвое медленнее — планируйте время цикла по ней.

Преимущества

• ✓Хвостовик по h8 садится в цангу ER без люфта, который на этом диаметре стоит фрезы.
• ✓Врезание по оси: паз 8 мм начинается без предварительного сверления.
• ✓Рабочий диапазон по стандарту включает сталь твердостью HRC 35…40 — улучшенную заготовку не отдают под быстрорежущий инструмент.
• ✓Диаметр выполнен по e8 — фреза закрывает и поле N9, и поле P9 шпоночного паза.
• ✓Шероховатость режущей части Rz ≤ 1,6 мкм — стенки паза не требуют доводки.
