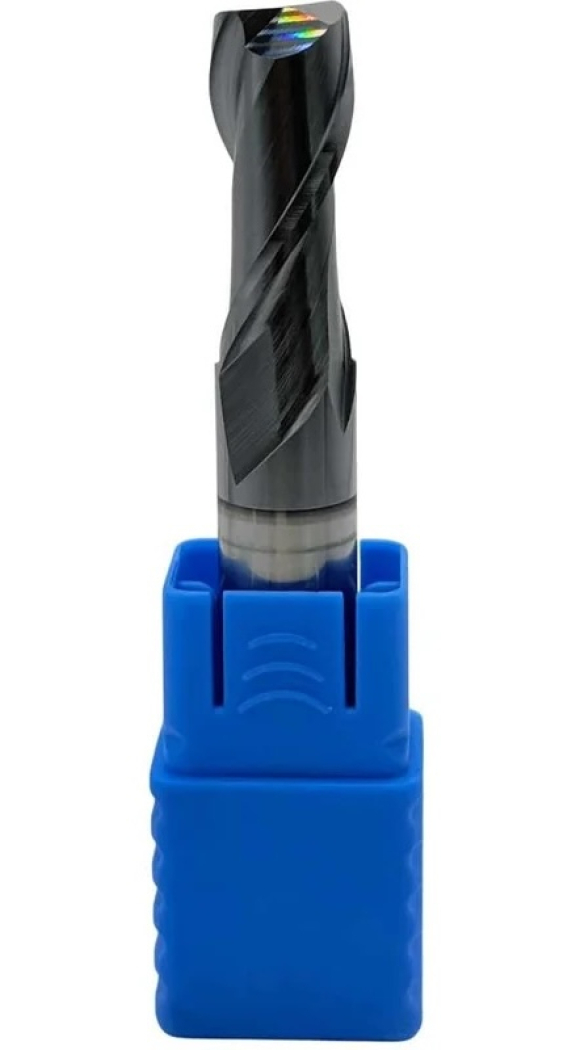

Фреза шпоночная монолитная твердосплавная ф 6 мм 50/15 с покрытием AlTiN OTTIMO

Фреза шпоночная твердосплавная ⌀6 мм OTTIMO — двузубая шпоночная фреза из монолитного твердого сплава диаметром 6 мм под паз шириной 6 мм. Общая длина 50 мм, длина режущей части 15 мм. Размеры вне таблицы ГОСТ 16463-80 — это исполнение производителя, не гостовский типоразмер.

Обрабатываемые материалы:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• MКоррозионностойкая (нержавеющая) сталь — ограниченно

Совместимость и подбор

Паз шириной 6 мм в сплошном материале без предварительного сверления. Ширину задает диаметр фрезы, глубину за установ — длина режущей части.

Ширина получаемого паза

6 мм

Максимальная глубина за установ

15 мм по режущей части

Полная глубина паза при испытаниях

не менее 3,5 мм (ГОСТ 16463-80, табл. 3)

Присоединительный хвостовик

цилиндрический 6 мм

Посадочное гнездо

цанга ER под 6 мм, термозажимной или гидропластовый патрон

Врезание в сплошной материал

по оси: торцовые кромки доходят до оси вращения

Назначение и область применения

Цельный твердый сплав идет туда, где стальной корпус паяной фрезы уже не держит форму: диаметры до 12 мм, тонкая стенка между канавками, короткий вылет и высокая частота вращения. На диаметре 6 мм паяная конструкция физически не собирается — пластине негде стоять.

Двузубая схема здесь не экономия, а условие работы. Торцовые кромки перекрывают ось вращения, поэтому фреза врезается вниз; на трех и четырех зубьях центр остается непрорезанным, и инструмент упирается вместо резания.

Характеристики

Диаметр режущей части d

6 мм

Диаметр хвостовика d1

6 мм

Общая длина L

50 мм

Длина режущей части l

15 мм

Число зубьев

2

Угол наклона спирали

20° (шаг винтовой канавки 52 мм)

Материал

монолитный твердый сплав

Покрытие

AlTiN

Направление резания

правое

Поле допуска диаметра

e8 — под пазы N9 и P9

Поле допуска хвостовика

h8

Допуск радиального биения

0,02 мм

Допуск торцового биения

0,03 мм

Обратная конусность

не более 0,03 мм на длине рабочей части; прямая не допускается

Шероховатость режущей части

Rz ≤ 1,6 мкм

Средняя стойкость

40 мин на режимах приложения 2 ГОСТ 16463-80

Производитель

OTTIMO

Почему у позиции нет обозначения по стандарту

Диаметр 6 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 50 мм и l 15 мм, в таблице стандарта 2234-0205 — L 35 мм, l 10 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.

Ориентировочные режимы фрезерования

Скорости и подачи — из приложения 2 ГОСТ 16463-80 (обязательное, условия эксплуатации). Частота вращения пересчитана под диаметр 6 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·6). Минутная подача F = n · z · Sz = n · 2 · Sz. Врезание ведут вертикальной подачей, проход — продольной. Средняя стойкость на этих режимах — 40 мин.

Частые вопросы

Это гостовский типоразмер?
Диаметр 6 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 50 мм и l 15 мм, в таблице стандарта 2234-0205 — L 35 мм, l 10 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.

По какому материалу она рассчитана?
ГОСТ 16463-80 задает четыре материала: сталь 45 и сталь 40Х твердостью HRC 35…40 на 40 м/мин, серый чугун и сталь 1Х18Н9Т на 20 м/мин. Нержавеющая сталь в списке есть, но вдвое медленнее — планируйте время цикла по ней.

Почему двузубая, а не четырехзубая?
Шпоночный паз закрытый: стружке некуда идти, кроме как вверх по канавке. Две канавки на диаметре 6 мм дают вдвое больше объема под стружку, чем четыре. Плюс торцовые кромки двузубой доходят до оси — она врезается вниз, четырехзубая нет.

Твердосплавная фреза хрупкая — как ее не сломать?
Три причины поломки на этом инструменте: биение оснастки выше 0,01 мм, вертикальная подача при врезании наравне с продольной и вылет больше режущей части. Первое лечится патроном, второе — снижением подачи на врезании в 3—5 раз, третье — выбором фрезы по глубине паза.

Преимущества

• ✓Рабочий диапазон по стандарту включает сталь твердостью HRC 35…40 — улучшенную заготовку не отдают под быстрорежущий инструмент.
• ✓Диаметр выполнен по e8 — фреза закрывает и поле N9, и поле P9 шпоночного паза.
• ✓Шероховатость режущей части Rz ≤ 1,6 мкм — стенки паза не требуют доводки.
• ✓Монолитный карбид — нет паяного шва, который на диаметре 6 мм разрушается от вибрации раньше кромки.
• ✓Радиальное биение 0,02 мм и торцовое 0,03 мм: ширина паза держится в допуске весь ресурс кромки.
