Фреза торцевая насадная AFM45CL-SN12..-D125-B40-Z11 под пластину SN.. 12.. AKKO

Фреза AFM45CL-SN12..-D125-B40-Z11 — торцевая насадная диаметром 125 мм под сменные пластины SN.. 1206.. (WALTER/LAMINA/ACHECK), 11 зубьев, насадная, посадочное отверстие Ø40 мм. Угол врезки 45° — нагрузка на кромку распределяется по дуге. Каналы СОЖ выведены к каждой пластине.

Совместимость и подбор

Фрезерование диаметром 125 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину SN.. 1206.. (WALTER/LAMINA/ACHECK)

Диаметр фрезы

125 мм

Число зубьев

11

Крепление на станке

насадная на оправку с посадкой Ø40 мм

Угол врезки

45°

Подвод СОЖ

через корпус к пластинам

Назначение и область применения

Корпус несет 11 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 125 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Насадное исполнение требует оправки с посадкой Ø40 мм: жесткость связки задает оправка, и на длинной оправке глубину снижают.

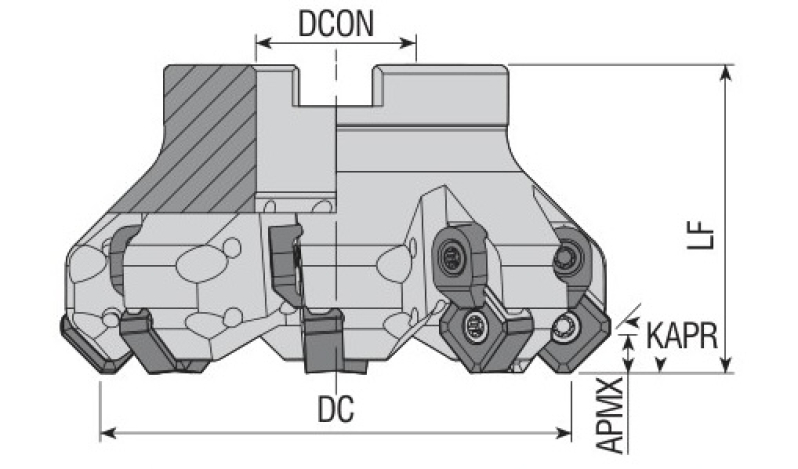

Характеристики

Обозначение

AFM45CL-SN12..-D125-B40-Z11

Тип фрезы

Торцевая насадная

Сменная пластина

SN.. 1206.. (WALTER/LAMINA/ACHECK)

Форма пластины

Квадратная (S)

Диаметр фрезы

125 мм

Число зубьев

11

Посадочный диаметр

40 мм

Угол врезки

45°

Подвод СОЖ

есть

Что означает обозначение AFM45CL-SN12..-D125-B40-Z11

AFM45CL-SN12..-D125-B40-Z11 — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

AFM45CL

серия корпуса AKKO

D125

диаметр фрезы 125 мм

d40

посадочный диаметр 40 мм

Z11

число зубьев 11

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 125 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 11 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Сколько пластин на корпус

11 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Какая пластина сюда встанет

SN.. 1206.. (WALTER/LAMINA/ACHECK). Гнездо фрезеровано под эту форму и размер, сплав и стружколом подбирают под материал детали.

Какие обороты ставить

по формуле n = 1000·Vc / (π·125). Для стали 45 при Vc 120 м/мин это 306 мин⁻¹.

Можно ли врезаться вертикально

полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.

Преимущества

• ✓Шлифованные гнезда под пластины
• ✓Каналы СОЖ выведены к каждой пластине
• ✓Угол врезки 45°
• ✓Диаметр 125 мм при 11 зубьях

Пластины к этой фрезе

• ✓Твердосплавная пластина фрезерная SNMX 1206ANEN-MM AU1045C AGIR
• ✓Твердосплавная пластина фрезерная SNMX 1205ANN-OR AU1040G AGIR
• ✓Твердосплавная пластина фрезерная SNMX 1206ANEN-MM AU1035G AGIR
• ✓Твердосплавная пластина токарная SNMG 120412-CRA APK1035YB AGIR
• ✓Твердосплавная пластина токарная SNMG 120408-MA AMS1045S AGIR
• ✓Твердосплавная пластина токарная SNMG 120404-CMD APK1025YB AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
