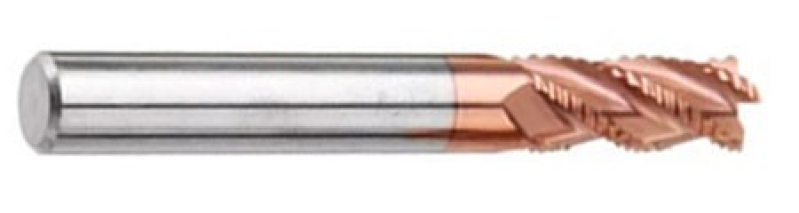

UAЦельная твердосплавная концевая фреза с волнистой (обдирочной) режущей кромкой: диаметр 11 мм, z = 4, 83/24 мм, покрытие AlTiSiN. Класс инструмента нормирует ГОСТ 18372-73.
Менеджер пришлёт цену и срок — обычно в течение рабочего дня.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареФреза твердосплавная черновая D11.0xd12.0x24x83мм Z=4 монолитная ц/хв HRC60 с покрытием AlTiSiN AGIR — цельная твердосплавная концевая фреза с волнистой (обдирочной) режущей кромкой диаметром 11 мм, с 4 зубьями, общая длина 83 мм, рабочая часть 24 мм, цилиндрический хвостовик (DIN 1835 A). Волнистая кромка дробит стружку и снимает большой припуск за проход: черновое фрезерование плоскостей, уступов и широких пазов. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.
Обрабатываемые материалы по группам ISO:
Паз шириной 11 мм за один проход. Глубину ограничивает рабочая часть 24 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 2,2 (24 мм при 11 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.
По группам ISO инструмент закрыт на P, M, K, H; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Диаметр входит в размерный ряд стандарта, но длины исполнения (83 мм общая, 24 мм рабочая) отличаются от табличных 50 и 20 мм, поэтому шифр типоразмера фрезе не присваивается.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 1015–1155 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 20–30 | 580–870 | 0,02 | 4–6 | 1,0–2,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 20–25 | 580–725 | 0,01 | 4–6 | 1,0–2,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 11 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 1070 = 85 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Хватит ли глубины? Режущая часть 24 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Можно ли перетачивать? Твердосплавную фрезу перетачивают по торцу и по ленточке алмазным кругом. После переточки диаметр уходит вниз, и в размерных пазах фрезу применяют уже как черновую.
Почему выкрошилась кромка на первом проходе? У цельного твердого сплава нет запаса вязкости: удар при врезании в необработанную корку или люфт в патроне откалывают кромку раньше, чем она успевает износиться. Врезание делают по дуге.
Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
