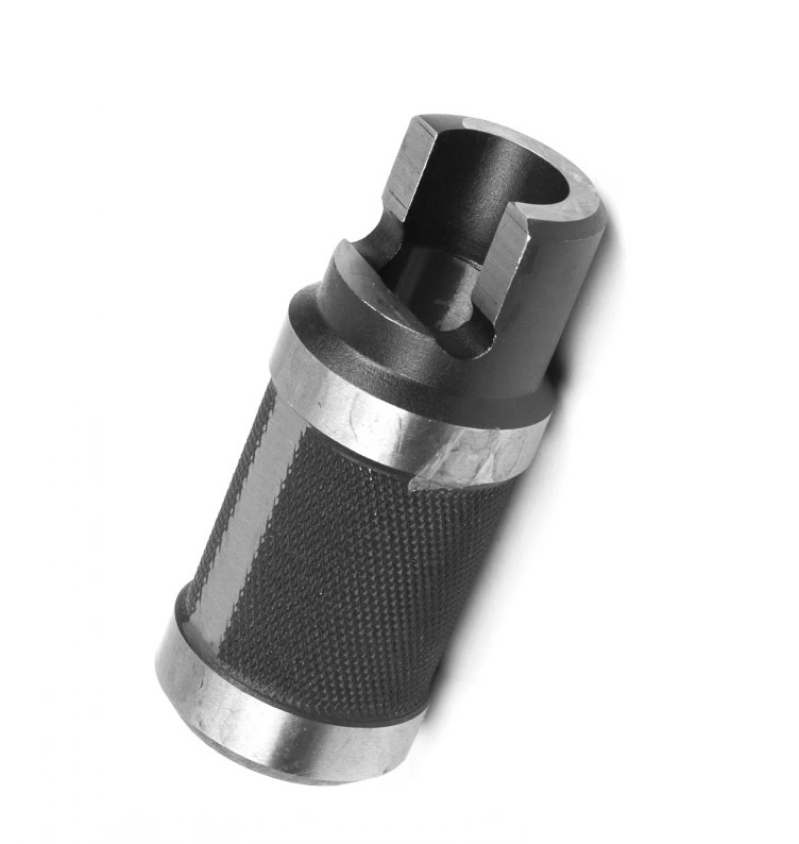

Калибр втулка КМ0 АТ8

Калибр втулка КМ0 АТ8 — измерительный инструмент степени точности АТ8 для контроля наружного конуса Морзе 0 по ГОСТ 25557—82.

Совместимость и подбор

Втулка проверяет наружный (мужской) конус хвостовика — сверла, зенкера, оправки или другого инструмента с конусом Морзе 0. Хвостовик вставляют в калибр и по методике ГОСТ 2848—75 (операция 8 таблицы 5) оценивают прилегание краской. Конус Морзе 0 определен стандартом одинаково для любого изготовителя инструмента, поэтому калибр применим к продукции разных производителей, выпущенной по ГОСТ 25557—82. Для контроля внутреннего конуса (гнезда), а не хвостовика, нужен калибр-пробка КМ0.

Характеристики

Тип калибра

втулка, для контроля наружного конуса

Конус

Морзе 0 (КМ0)

Степень точности

АТ8

Диаметр большого основания D

9,045 мм

Конусность

1:19,212 (0,05205)

Контролируемая деталь

наружный конус — хвостовик инструмента или оправки

Стандарт на конус

ГОСТ 25557-82

Стандарт на допуски и контроль

ГОСТ 2848-75

Размеры и обозначения сверены с таблицами ГОСТ 25557-82 и ГОСТ 2848-75, сентябрь 2026.

Что означает обозначение КМ0 АТ8

КМ0

конус Морзе номер 0, наименьший в ряду

АТ8

степень точности угла конуса и допусков формы по ГОСТ 2848-75

Втулка

тип калибра — для наружного (мужского) конуса

Назначение и область применения

Конус Морзе 0 — самый малый номер ряда, применяется в мелком инструменте: коротких сверлах, зенкерах и небольших оправках. Калибр-втулка используется на выходном контроле у изготовителя инструмента и в измерительных лабораториях механических цехов.

Преимущества

• Степень точности АТ8 подтверждена таблицей допусков ГОСТ 2848-75
• Размеры конуса КМ0 соответствуют ГОСТ 25557-82
• Применим для контроля хвостовиков инструмента любого производителя, изготовленного по ГОСТ 25557-82

Частые вопросы

Что проверяет калибр-втулка КМ0 АТ8?

Наружный конус Морзе 0 — хвостовик сверла, зенкера или оправки. Для внутреннего конуса (гнезда) нужен калибр-пробка.

Чем отличается степень АТ8 от более точных степеней?

АТ8 — более широкий допуск угла конуса и формы, чем у степеней АТ4-АТ7 по таблице ГОСТ 2848—75; такая степень подходит для общепромышленного, а не прецизионного контроля.
