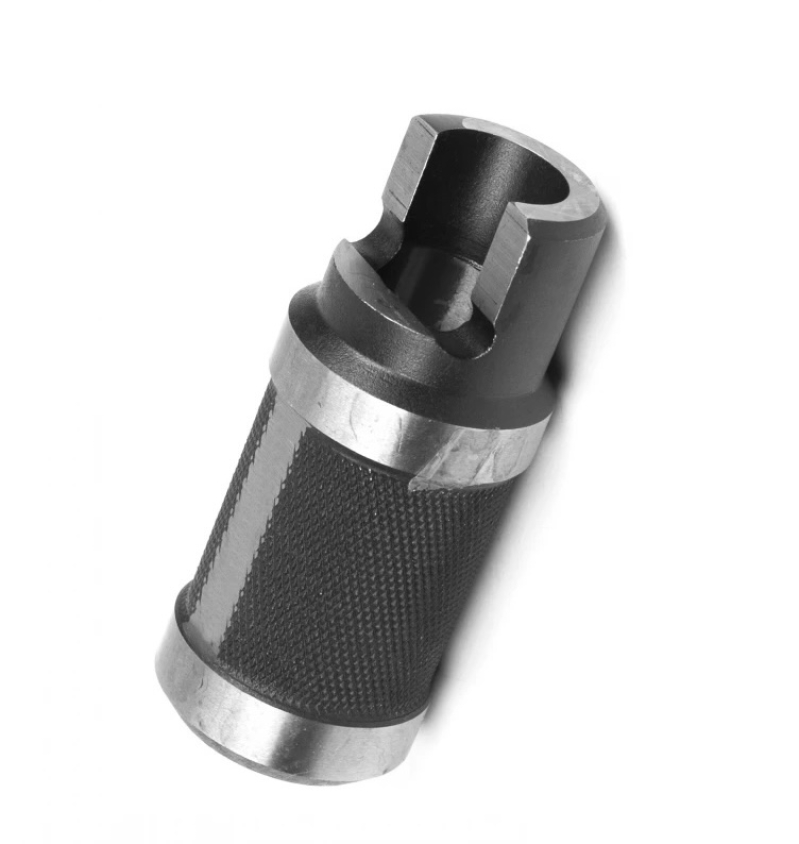

UAКалибр-втулка КМ2 АТ8 — измерительный инструмент для контроля наружного конуса Морзе 2 по ГОСТ 25557-82. Диаметр большого основания 17,780 мм, конусность 1:20,020. Степень точности АТ8 по ГОСТ 2848-75.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареКалибр втулка КМ2 АТ8 — измерительный инструмент степени точности АТ8 для контроля наружного конуса Морзе 2 по ГОСТ 25557—82.
Степень точности АТ8 по ГОСТ 2848—75 задает предельные отклонения угла конуса и допуски прямолинейности образующей и круглости для конусов Морзе — это общепромышленный класс контроля, применимый к серийной оснастке, а не к прецизионным сопряжениям. Конус Морзе 2 определен стандартом одинаково у всех изготовителей, поэтому калибр годится для контроля хвостовиков разных производителей.
Втулка проверяет наружный конус хвостовика — сверла, развертки, оправки или патрона с конусом Морзе 2. Хвостовик вставляют в калибр, прилегание конуса оценивают краской по методике ГОСТ 2848—75 (операция 8 таблицы 5). Конус Морзе 2 — средний номер ряда, распространен в сверлах и оправках среднего диаметра.
Размеры и обозначения сверены с таблицами ГОСТ 25557-82 и ГОСТ 2848-75, сентябрь 2026.
Для контроля хвостовика (вала) применяется втулка, для гнезда (отверстия) того же номера — калибр-пробка КМ2. Оба калибра проверяют один и тот же типоразмер конуса и взаимно дополняют друг друга при полном контроле пары хвостовик—гнездо.
Что проверяет калибр-втулка КМ2 АТ8?
Наружный конус Морзе 2 — хвостовик сверла, развертки или оправки. Для внутреннего конуса (гнезда) нужен калибр-пробка того же номера.
Можно ли этим калибром проверить хвостовик другого номера конуса?
Нет, калибр рассчитан только на конус Морзе 2 — диаметр и конусность у каждого номера свои.
