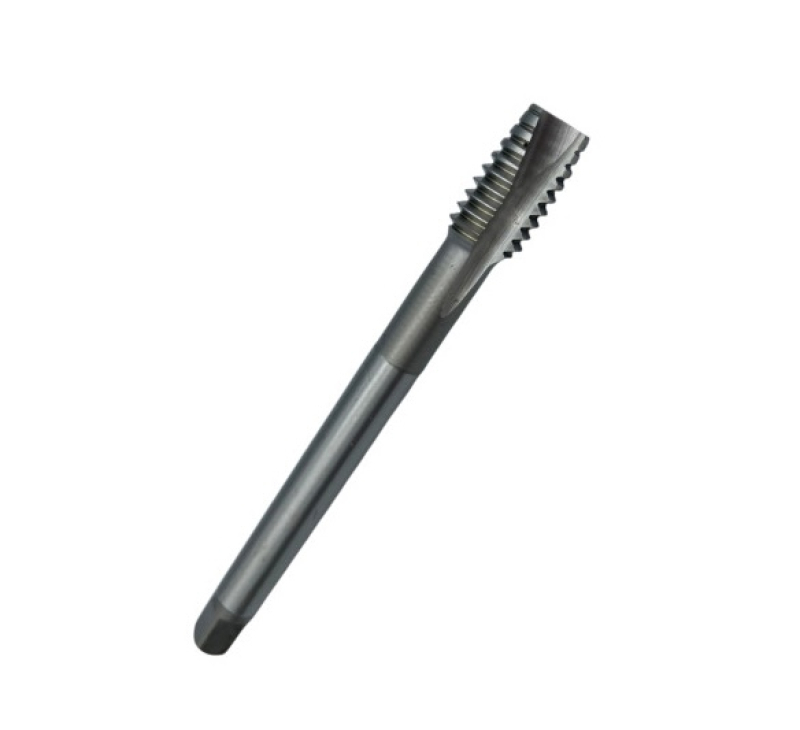

Мітчик UNC 7/16"-14 зі сталі HSS-E, серія N420-4 за DIN 376: крок 1,814 мм, забірна частина 4×P із підрізкою, три канавки, довжина 100 мм, хвостовик Ø8,0 мм із квадратом 6,2 мм. Отвір 9,3 мм, лише наскрізні гнізда.
Підкажемо щодо розміру, стандарту й сумісності з вашим верстатом чи оснащенням. Відповідь надійде на e-mail.
Запитати про товарВиконання під наскрізні отвори: у мітчика UNC 7/16"–14 серії N420-4 забірна частина завдовжки 4×P із підрізкою, вона розвертає стружку вперед за ходом інструмента. Крок 1,814 мм, отвір 9,3 мм, довжина 100 мм, хвостовик Ø8,0 мм із квадратом 6,2 мм.
Оброблювані матеріали
Різьба 7/16"–14 UNC у міді, латуні, алюмінії та термопластах: отвір 9,3 мм, лише наскрізні гнізда.
Серія N420-4 зібрана під матеріали з довгою в’язкою стружкою: електролітична мідь за 8–12 м/хв, латунь із довгою стружкою за 16–24, нелегований алюміній і сплави з кремнієм до 10 % за 10–15, сплави з кремнієм нижче 1,5 % і термопласти за 20–30 м/хв. Така стружка не ламається сама, її треба відводити примусово.
Цим і зайнята підрізка на забірній частині: вона задає стружці напрямок униз, за торець деталі. Умова одна — вихід знизу має бути відкритий. У глухому гнізді стружці впертися нікуди, вона запресується під дном і обірве інструмент; там потрібен мітчик із гвинтовою канавкою, який виносить її назад.
Звірено з даними виробника DC Swiss, вересень 2026.
N420-4 — це заводський шифр DC Swiss: кожен розряд задає одну властивість інструмента.
| Група | Матеріал | Vc, м/хв | n, об/хв |
|---|---|---|---|
| 61 | Мідь електролітична | 8–12 | 229–344 |
| 63 | Латунь із довгою стружкою | 16–24 | 458–688 |
| 71 | Алюміній нелегований | 10–15 | 287–430 |
| 72 | Сплави алюмінієві Si < 1,5 % | 20–30 | 573–860 |
| 73 | Сплави алюмінієві Si 1,5-10 % | 10–15 | 287–430 |
| 81 | Термопласти | 20–30 | 573–860 |
n = 1000·Vc / (π·D), D = 11,11 мм. Значення Vc — із прикладної таблиці каталогу DC Swiss (орієнтир для діаметрів до 20 мм); остаточний режим залежить від верстата, МОР і жорсткості деталі.
Що заважає пройти цим мітчиком глухе гніздо?
Напрямок стружки. Підрізка жене її строго вперед, і в закритому гнізді вона набивається між торцем інструмента і дном. Момент росте лавиноподібно, мітчик обривається по різьбовій частині, а уламок лишається всередині деталі.
Чому забірна частина завдовжки 4×P, а не 2,5×P?
Що довший захід, то на більшу кількість витків розкладається зріз. За кроку 1,814 мм це близько семи міліметрів плавного входу. Плата за м’якість — довга ділянка неповної різьби, яка в наскрізному гнізді просто виходить назовні.
Чи підійде серія N420-4 по чавуну?
Каталог її по чавуну не розписує: заявлені мідь, латунь із довгою стружкою, алюмінієві сплави і термопласти. Чавун дає ламку стружку, і для нього в DC Swiss стоїть інша серія зі звичайною забірною частиною.
Повний асортимент розділу Мітчики дюймові UNC — з цінами, залишками та підбором за розміром.
