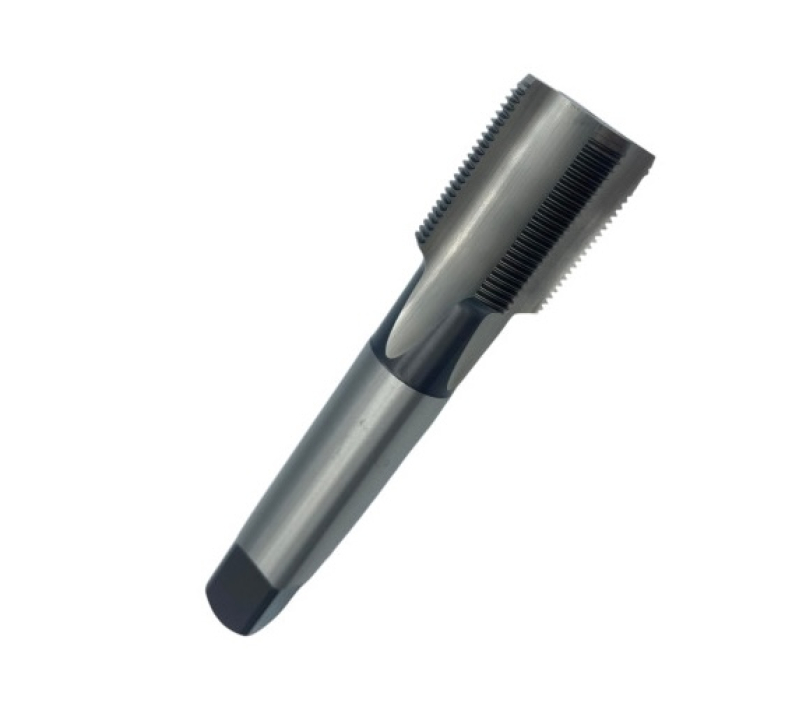

Мітчик дюймовий UNEF 1" 20 ниток Р6М5 (HSS) N1210-3 103610 DC Swiss

Дюймовий мітчик UNEF 1"–20 замикає представлений ряд: різьба Ø25,4 мм за кроку 1,27 мм, тобто двадцять витків на дюйм на найбільшому з цих діаметрів. Отвір під різьбу 24,1 мм, різьбова частина 30 мм, загальна довжина 120 мм, чотири прямі канавки, хвостовик Ø18 мм із квадратом 14 мм.

Оброблювані матеріали

• KЧавун сірий
• NЛатунь, бронза, червона бронза (коротка стружка)
• NСплави алюмінієві Si > 10 %, магнієві сплави

Призначення та сфера застосування

Дюйм із кроком 1,27 мм — це різьба, у якої висота витка мала відносно діаметра. Таке поєднання дає точне регулювання й високу осьову жорсткість з’єднання, але не пробачає помилок складання: на 25,4 мм зрив навіть однієї нитки помітно знижує несучу здатність, а перекрутити деталь зусиллям простіше, ніж на великому кроці.

Робота на цьому розмірі ручним воротком можлива, але навантаження вже верстатне: з отвору 24,1 мм чотири кромки виводять профіль на 25,4 мм. Квадрат 14 мм на хвостовику Ø18 мм розрахований саме на такий момент. Режими каталогу: 10–15 м/хв по сірому чавуну й висококремнистому алюмінію, 20–30 м/хв по латуні та бронзі.

Сумісність і підбір

Різьба 1"–20 UNEF у склянках, накидних гайках і великій корпусній арматурі дюймового складання; свердло під різьбу — 24,1 мм.

Нарізувана різьба

UNEF 1"–20

Отвір під різьбу

Ø24,1 мм

Тип отворів

наскрізні та глухі

Хвостовик

циліндричний Ø18 мм із квадратом 14 мм

Групи матеріалів за каталогом

31, 62, 74

Характеристики

Тип

Мітчик дюймовий

Різьба

UNEF 1"–20

Стандарт різьби

ANSI/ASME B1.1

Кут профілю різьби

60°

Клас точності різьби

2B

Ниток на дюйм (25,4 мм)

20

Крок різьби P

1,27 мм

Зовнішній діаметр різьби d₁

25,4 мм

Внутрішній діаметр різьби D₁

24,029–24,307 мм

Отвір під різьбу

Ø24,1 мм

Кількість стружкових канавок

4

Загальна довжина L

120 мм

Довжина різьбової частини l₂

30 мм

Діаметр хвостовика d₂

18 мм

Розмір квадрата a

14 мм

Забірна частина

2,5×P, форма C за DIN 2197

Матеріал

швидкорізальна сталь HSS (Р6М5)

Виробник

DC Swiss SA, Швейцарія

Артикул виробника

N1210-3, ID 103610

Звірено з даними виробника DC Swiss, вересень 2026.

Що означає позначення «N1210-3»

N1210-3 — це заводський шифр DC Swiss: кожен розряд задає одну властивість інструмента.

N

серія під нормальні матеріали

12

короткий хвостовик ISO, прохідний

1

прямі канавки

0

стандартне виконання

-3

забірна частина 2-3 витки

103610

складський номер DC Swiss

2B

клас точності нарізуваної різьби

Орієнтовні режими різання

n = 1000·Vc / (π·D), D = 25,4 мм. Значення Vc — із прикладної таблиці каталогу DC Swiss (орієнтир для діаметрів до 20 мм); остаточний режим залежить від верстата, МОР і жорсткості деталі.

Часті запитання

Чи є в цьому ряду розмір більший за один дюйм?

У представленій лінійці UNEF цей типорозмір останній, одинадцятий за ліком, починаючи з 1/4". Більші дюймові різьби в інших системах існують, але в цьому ряду особливо дрібного кроку 1" замикає список.

Чим 1"–20 UNEF відрізняється від 1"–8 UNC?

Кроком і всім, що з нього випливає. У UNC на дюймі 8 ниток, тут — 20, крок 1,27 мм. Свердло під різьбу теж інше: 24,1 мм. Деталі зовні одного діаметра, але не згвинчуються.

Скільки металу знімає мітчик за прохід?

Мітчик виводить отвір 24,1 мм на різьбу Ø25,4 мм. Знімання ділиться на чотири кромки й розкладається забірною частиною на два з половиною витки.

Переваги

• Дюймова різьба 25,4 мм за дрібного кроку 1,27 мм
• Хвостовик Ø18 мм із квадратом 14 мм — запас за моментом
• Різьбова частина 30 мм, загальна довжина 120 мм
• Чотири прямі канавки, забірна частина 2,5×P
• Клас точності 2B: внутрішній діаметр 24,029–24,307 мм
