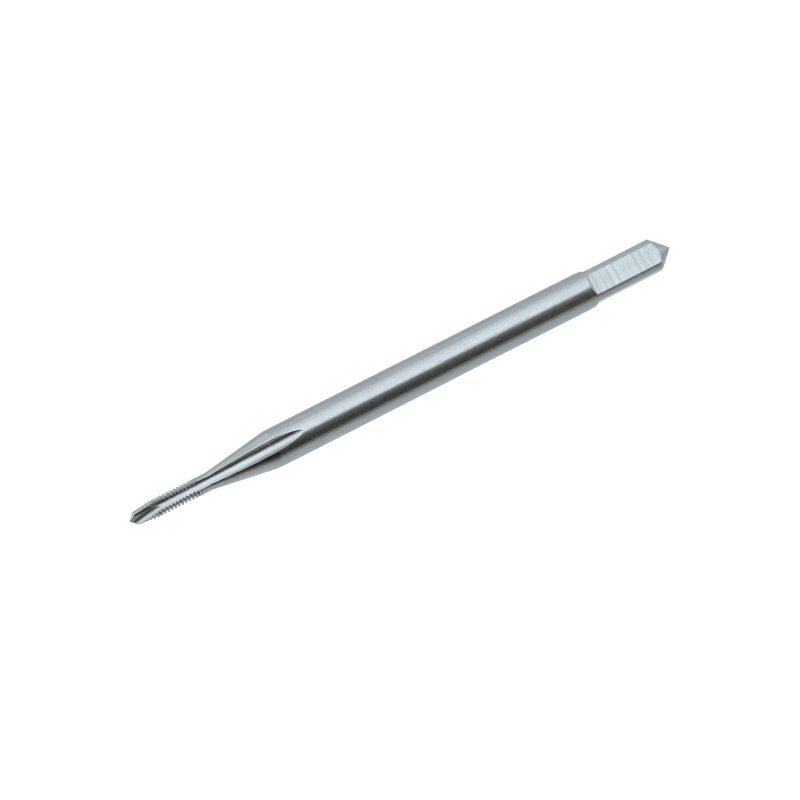

Метчик машинный М 1.6х0.35 для сквозных отверстий Р6М5К5 (HSS-E) DIN 371-B VOLKEL 37510

Метчик машинный М 1.6х0.35 VOLKEL 37510 нарезает внутреннюю метрическую резьбу для сквозных отверстий по DIN 371. Общая длина 40 мм, резьбовая часть 8 мм, хвостовик 2.5 мм, сталь Р6М5К5.

Характеристики

Резьба

М 1.6х0.35

Шаг резьбы

0.35 мм

Общая длина (L1)

40 мм

Длина резьбовой части (L2)

8 мм

Диаметр хвостовика (D2)

2.5 мм

Отверстие под резьбу

Ø1,25 мм

Канавка

со скосом заборной части (форма B)

Тип отверстия

сквозное

Допуск резьбы

ISO2 (6H)

Стандарт

DIN 371, форма B

Материал

Р6М5К5 (HSS-E)

Машинный метчик на самом мелком диаметре

Форма B означает заборную часть со скосом: она выталкивает стружку вперед, по ходу подачи, поэтому инструмент рассчитан на сквозные отверстия и проходит их за один раз. На резьбе М1,6 это принципиально: прямая канавка ручного метчика на таком сечении забивается почти сразу, а вывод стружки вперед снимает проблему.

Частые вопросы

Какое отверстие сверлить под эту резьбу?

Диаметр сверла равен номиналу минус шаг и составляет 1,25 мм. По стали берут ровно это значение, по алюминию и пластику иногда на одну-две десятых больше, чтобы метчик не заклинивало вязкой стружкой.

Какой вороток или патрон нужен?

Оснастку подбирают по хвостовику, а не по диаметру резьбы: здесь он 2.5 мм. У метчиков разных стандартов один и тот же размер резьбы может идти с разным хвостовиком, поэтому смотреть надо именно это число.

Преимущества

• Резьбовая часть 8 мм задает предельную глубину
• Нарезает резьбу за один проход, без комплекта
• Кобальтовая сталь Р6М5К5 для серийной работы
