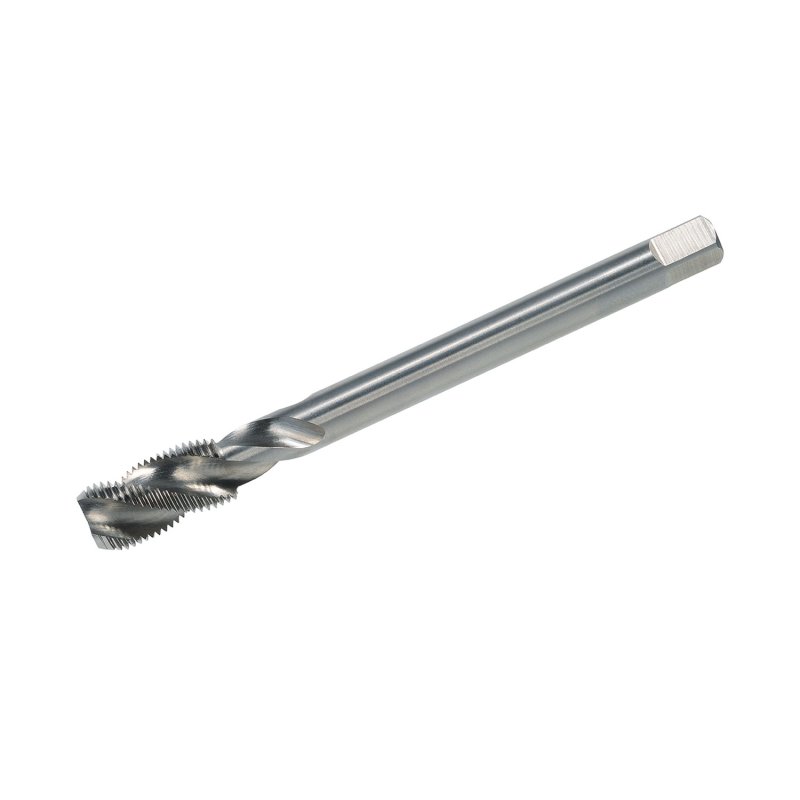

Метчик трубный машинный G 1/2 для глухих отверстий Р6М5К5 (HSS-E) DIN 5156-C VOLKEL 78718

Метчик трубный машинный G 1/2 VOLKEL 78718 нарезает цилиндрическую трубную резьбу для глухих отверстий по DIN 5156. Общая длина 125 мм, резьбовая часть 25 мм, хвостовик 16.0 мм, сталь Р6М5К5.

Характеристики

Резьба

G 1/2×14

Число ниток на дюйм

14

Тип резьбы

трубная цилиндрическая G (ISO 228)

Общая длина (L1)

125 мм

Длина резьбовой части (L2)

25 мм

Диаметр хвостовика (D2)

16.0 мм

Канавка

винтовая, правая, 35° (форма C)

Тип отверстия

глухое

Стандарт

DIN 5156, форма C

Материал

Р6М5К5 (HSS-E)

Половина дюйма в глухом корпусе

Резьба G 1/2 в глухом гнезде — стандартная задача при изготовлении коллекторов, гребенок и корпусов смесителей. Винтовая канавка поднимает стружку наверх, но объем ее на этом размере уже велик: инструмент выводят из отверстия по ходу работы, чтобы освободить канавки.

Частые вопросы

На какую глубину нарежет резьбу?

Резьбовая часть 25 мм, глубже нее резьбы не будет: дальше идет гладкая шейка. В глухом отверстии из этой длины еще вычитается заборный конус, поэтому отверстие сверлят с запасом в три-четыре шага.

Какой вороток или патрон нужен?

Оснастку подбирают по хвостовику, а не по диаметру резьбы: здесь он 16.0 мм. У метчиков разных стандартов один и тот же размер резьбы может идти с разным хвостовиком, поэтому смотреть надо именно это число.

Преимущества

• Резьбовая часть 25 мм задает предельную глубину
• Усиленный хвостовик повышает жесткость в патроне
• Допуск резьбы ISO2 (6H) без подгонки
