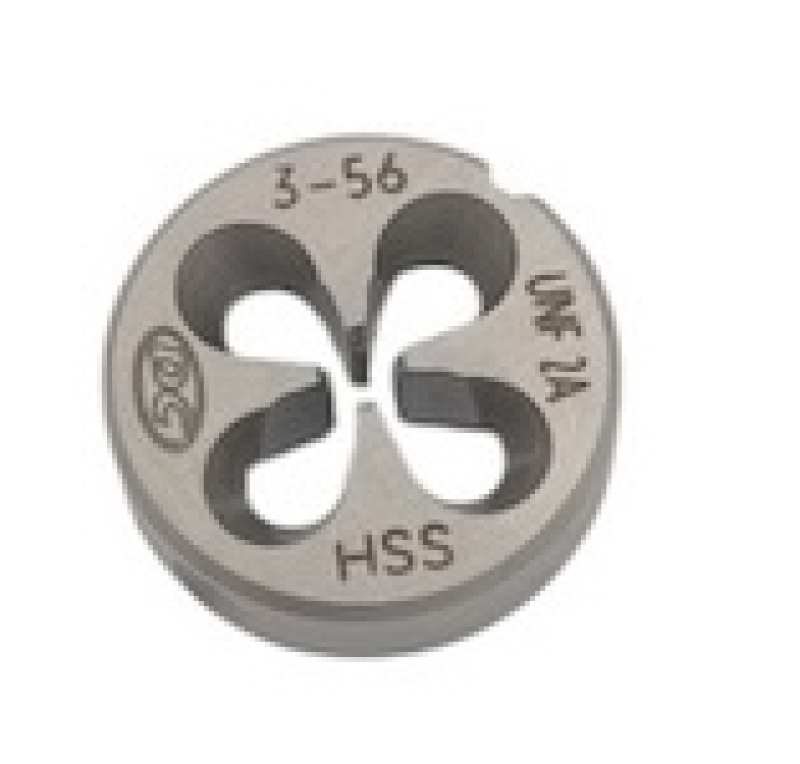

Плашка UNF № 3 56 ниток на дюйм Р6М5 (HSS) N5110 103900 DC Swiss

Плашка UNF № 3–56 дает шаг 0,454 мм на наружном диаметре 2,393–2,496 мм по классу 2A. Стержень под нее протачивается до 2,44 мм. Четыре режущие кромки распределяют нагрузку по мелкому профилю, корпус Ø16 мм толщиной 5 мм из быстрорежущей стали HSS входит в любой держатель этого размера.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Характеристики

Тип

Плашка круглая

Резьба

UNF №3–56

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

56

Шаг резьбы P

0,454 мм

Наружный диаметр стержня после нарезки

2,393–2,496 мм

Диаметр заготовки под резьбу

Ø2,44 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103900

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба № 3–56 UNF в точных винтовых парах и упорах: заготовка точится под 2,44 мм, работа воротком с посадкой под 16 мм.

Нарезаемая резьба

UNF №3–56

Диаметр заготовки под резьбу

Ø2,44 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Пара № 3–48 и № 3–56 — наглядный пример того, зачем в дюймовой системе два шага на один диаметр. Крупная нитка проще в сборке и терпит грязь, мелкая держит точнее и не отпускается от вибрации. Шаг 0,454 мм здесь мельче, а профиль ниже, поэтому стержень теряет меньше сечения под резьбой.

Плашка рассчитана на стали групп 11 и 12 — автоматные, конструкционные, цементуемые. На цементуемой стали резьбу нарезают до термообработки: после цементации поверхность становится тверже, чем берет HSS, и плашка сядет на первом же витке.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103900

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Можно ли нарезать № 3–56 UNF по цементованной поверхности?

Нет. Твердость цементованного слоя выше рабочего предела быстрорежущей стали, кромки сядут за считанные витки. Резьбу режут до химико-термической обработки либо оставляют участок под резьбу незацементированным.

Что означает класс точности 2A в характеристиках?

Это поле допуска наружной резьбы по ANSI/ASME B1.1 — здесь 2,393–2,496 мм по наружному диаметру. Класс 2A самый ходовой для крепежа: сопрягается со стандартной внутренней резьбой 2B без подбора пары.

Чем этот размер отличается от № 3–48 UNC?

Только шагом: 56 ниток на дюйм против 48. Диаметр и проточка совпадают, поэтому две готовые детали внешне почти неразличимы, а свинтить их между собой нельзя — профиль разойдется на первом же обороте.

Преимущества

• Шаг 0,454 мм: мелкая нитка на диаметре номера 3
• Поле наружного диаметра 2,393–2,496 мм по классу 2A
• Проточка стержня 2,44 мм, как и под крупную нитку того же номера
• Четыре режущие кромки, заборная часть 1,75 витка
• Корпус 16×5 мм по DIN EN 22568, сталь HSS
