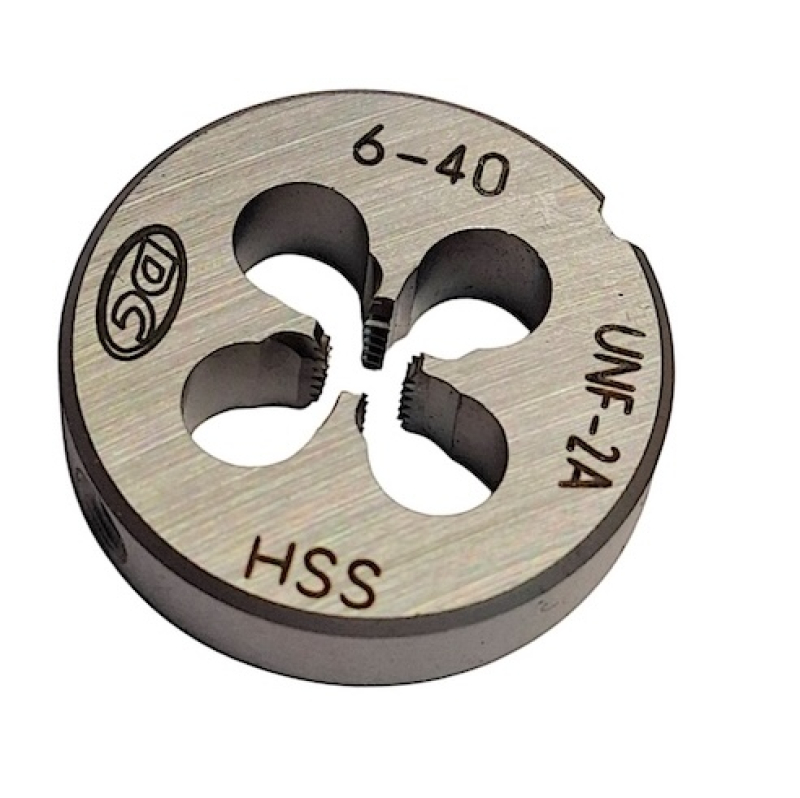

Плашка UNF № 6 40 ниток на дюйм Р6М5 (HSS) N5120 104302 DC Swiss

Плашка UNF № 6–40 нарезает мелкую нитку с шагом 0,635 мм; поле наружного диаметра 3,356–3,484 мм по классу 2A. Стержень протачивается под 3,42 мм. Корпус здесь тоньше, чем у крупной резьбы того же номера: Ø20 мм при толщине 5 мм, четыре режущие кромки, заборная часть 1,75 витка.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Назначение и область применения

Мелкая серия номера 6 стоит в тех же узлах, что и крупная, но выбирается, когда соединение регулируют по резьбе или когда стенка детали не позволяет глубокий профиль. Сорок ниток на дюйм дают вдвое более плотную нарезку по сравнению с самыми крупными шагами ряда.

Толщина корпуса у этой плашки 5 мм, тогда как у крупной резьбы того же номера — 7 мм. Мелкий профиль требует меньшего усилия на кромках, поэтому запас по жесткости здесь не нужен, а короткий корпус дает меньший недорез у заплечика.

Совместимость и подбор

Резьба № 6–40 UNF в точных упорах и разъемных соединениях под вибрацией: заготовка точится под 3,42 мм, посадка корпуса 20 мм.

Нарезаемая резьба

UNF №6–40

Диаметр заготовки под резьбу

Ø3,42 мм

Посадка в плашкодержатель

корпус Ø20×5 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка круглая

Резьба

UNF №6–40

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

40

Шаг резьбы P

0,635 мм

Наружный диаметр стержня после нарезки

3,356–3,484 мм

Диаметр заготовки под резьбу

Ø3,42 мм

Наружный диаметр плашки

20 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104302

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104302

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Почему у мелкой резьбы номера 6 корпус тоньше, чем у крупной?

Глубина профиля меньше, значит меньше и снимаемый объем металла, и момент на инструменте. DC Swiss оставляет утолщенный корпус для крупных шагов, где нагрузка на кромки выше.

Можно ли нарезать № 6–40 UNF на стержне, размеченном под номер 8?

Нет. Наружный диаметр номера 8 крупнее, и плашка на него просто не наденется. Проточка под этот размер — 3,42 мм, все, что толще, придется снимать на станке.

Как понять, что резьба будет ходовой в сборке?

Смотрите не на шаг, а на пару: класс 2A сопрягается со стандартной внутренней резьбой 2B. Если ответная деталь нарезана метчиком того же стандарта, соединение идет от руки по всей длине без подбора.

Преимущества

• Шаг 0,635 мм — мелкая серия для регулировочных соединений
• Поле наружного диаметра 3,356–3,484 мм, класс 2A
• Проточка стержня 3,42 мм из таблиц DC Swiss
• Корпус Ø20 мм толщиной 5 мм: меньше недорез у заплечика
• Четыре режущие кромки, стали групп 11 и 12
