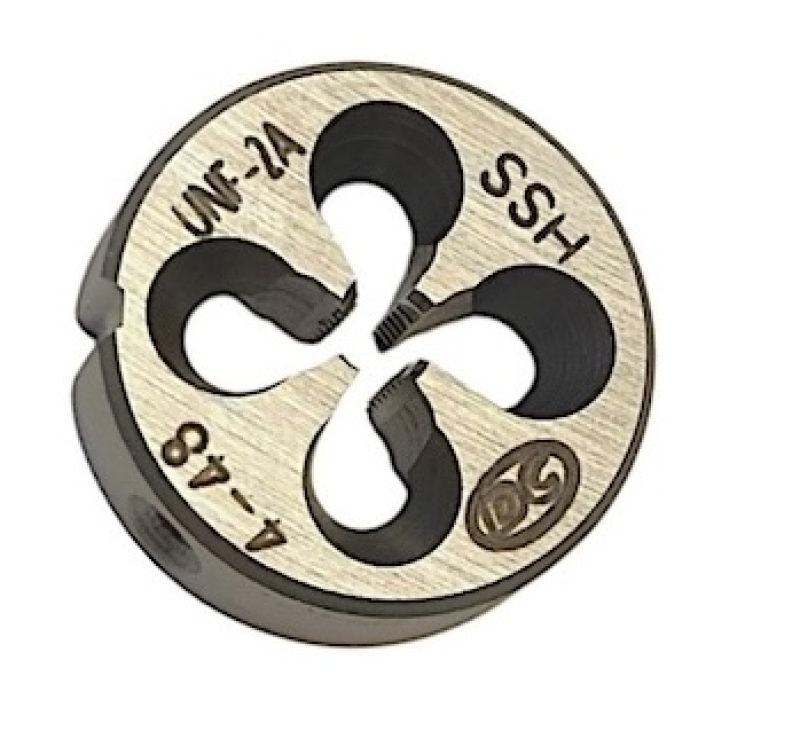

Плашка UNF № 4 48 ниток на дюйм Р6М5 (HSS) N5110 103901 DC Swiss

Плашка UNF № 4–48 отличается от крупной резьбы того же номера всего одной сотой на проточке: стержень идет под 2,77 мм против 2,76 мм. Шаг 0,529 мм, наружный диаметр держится в поле 2,713–2,827 мм по классу 2A. Корпус Ø16 мм толщиной 5 мм, четыре режущие кромки, сталь HSS.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 4–48 UNF в разъемах, оптике и виброзагруженных узлах: заготовка точится под 2,77 мм, посадка корпуса в держатель 16 мм.

Нарезаемая резьба

UNF №4–48

Диаметр заготовки под резьбу

Ø2,77 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Мелкая нитка на номере 4 держит соединение там, где крупная постепенно отпускается: приборные панели на вибрирующем основании, стойки антенн, оптические оправы с юстировкой по резьбе. При 48 нитках на дюйм на той же длине свинчивания витков больше, и осевое положение задается точнее.

Разница проточки с крупной резьбой того же номера — сотая доля миллиметра, и на глаз она не видна. Единственный надежный признак на готовой детали — число ниток: 48 против 40. По диаметру перепутать эти две резьбы можно даже с микрометром в руках.

Характеристики

Тип

Плашка круглая

Резьба

UNF №4–48

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

48

Шаг резьбы P

0,529 мм

Наружный диаметр стержня после нарезки

2,713–2,827 мм

Диаметр заготовки под резьбу

Ø2,77 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103901

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103901

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Разве сотая доля на проточке имеет значение?

Для попадания в поле 2,713–2,827 мм — нет, обе величины лежат внутри. Значение имеет то, что таблица DC Swiss дает для мелкой нитки именно 2,77 мм: профиль ниже, металла с вершин снимается меньше, и заготовка нужна чуть полнее.

Как понять, что резьба вышла в классе 2A?

Резьбовым калибр-кольцом: проходное должно навернуться свободно, непроходное — не пойти дальше двух-трех витков. Без калибра остается свинчивание со штатной ответной деталью, но это проверка сопряжения, а не размера.

Почему число ниток растет, а диаметр остается прежним?

Так устроена дюймовая система: на каждый номинал стандарт задает крупную и мелкую серии. Номер 4 существует и как 40 ниток на дюйм, и как 48 — наружный диаметр одинаков, назначение разное.

Преимущества

• Шаг 0,529 мм: мелкая серия для виброзагруженных соединений
• Поле наружного диаметра 2,713–2,827 мм, класс 2A
• Собственная проточка 2,77 мм из таблиц DC Swiss
• Четыре режущие кромки в корпусе 16×5 мм
• Заборная часть 1,75 витка, сталь HSS по группам 11 и 12
