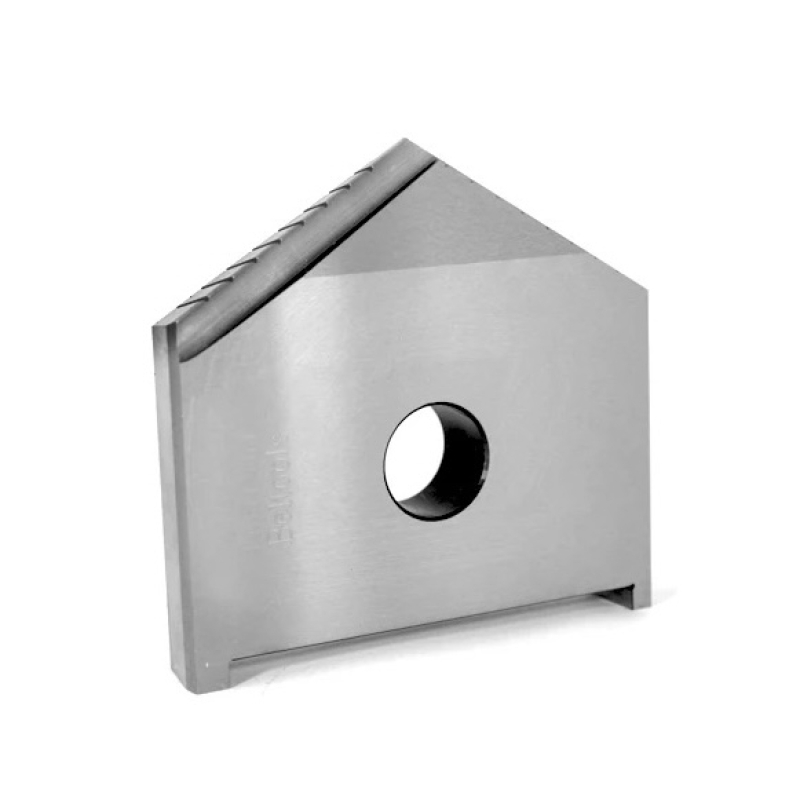

Пластина сменная режущая D 68 мм, обозначение 2000-1251 из быстрорежущей стали Р6М5. Изготовлена по ГОСТ 25526-82 (скачать PDF): толщина 11 мм, ширина посадочной части 52 мм, длина 68,5 мм, крепежное отверстие 14 мм. Производство: Орша.
Обрабатываемые материалы
- PКонструкционная и углеродистая сталь
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
Совместимость и подбор
Отверстие 68 мм в сплошном материале за один проход. Диаметр отверстия задает пластина, глубину ограничивает вылет державки.
- Диаметр получаемого отверстия
- 68 мм
- Требуемая державка
- на диапазон 65-80 мм, хвостовик конус Морзе 5
- Посадочное гнездо
- паз шириной 52 мм под пластину толщиной 11 мм
- Крепление
- одним винтом через отверстие 14 мм
- Взаимозаменяемость
- державки любого изготовителя по ГОСТ 25526-82
Назначение и область применения
Сборное перовое сверло с такой пластиной сверлит отверстия большого диаметра там, где цельное спиральное сверло избыточно дорого: фланцы, плиты, ступицы, корпусные детали, прошивка отверстий под расточку. Работает на радиально-сверлильных и вертикально-сверлильных станках, на токарных станках с задней бабки и на расточных станках.
Пластина расходуемая: при затуплении ее снимают и перетачивают по задним поверхностям либо меняют на новую, а державка с конусом Морзе остается на станке. Для парка диаметров 65-80 мм хватает одной державки и набора пластин.
Характеристики
- Тип
- пластина сменная режущая для сборного перового сверла
- Диаметр D
- 68 мм (поле допуска h8)
- Толщина b
- 11 мм (поле допуска h7)
- Ширина посадочной части b1
- 52 мм (поле допуска H7)
- Длина L
- 68,5 мм
- Расстояние l
- 22 мм
- Диаметр крепежного отверстия d
- 14 мм
- Материал
- быстрорежущая сталь Р6М5
- Твердость режущей части
- 63-65 HRC
- Угол при вершине
- 118°±2°; допускается 90°, 132° и 180°
- Стандарт
- ГОСТ 25526-82, технические требования по ГОСТ 25527-82
- Обозначение
- 2000-1251
- Производство
- Орша
Что означает обозначение 2000-1251
- 2000-1251
- обозначение пластины по ГОСТ 25526-82. Задает диаметр 68 мм и все посадочные размеры. В заказе достаточно строки «Пластина 2000-1251 ГОСТ 25526-82»
- Р6М5
- вольфрамомолибденовая быстрорежущая сталь, 6 % вольфрама и 5 % молибдена
- h8 / h7 / H7
- поля допусков по стандарту: диаметр D по h8, толщина b по h7, ширина посадочной части b1 по H7
- 118°
- угол при вершине по чертежу стандарта; допускается изготовление с углом в плане 90°, 132° и 180°
Ориентировочные режимы сверления
| Обрабатываемый материал | Vc, м/мин | n, об/мин | Подача s, мм/об |
| Сталь конструкционная до 800 МПа | 12-18 | 55-85 | 0,18-0,28 |
| Чугун серый HB 180-220 | 10-14 | 45-65 | 0,18-0,28 |
| Нержавеющая сталь | 6-9 | 30-40 | 0,18-0,28 |
| Алюминиевые сплавы | 40-70 | 185-330 | 0,18-0,28 |
Значения ориентировочные, для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения пересчитана под диаметр 68 мм по формуле n = 1000·Vc / (π·D). Подачу снижают на 30-40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем.
Частые вопросы
- Подойдет ли к моей державке?
- Проверьте три размера: державка должна быть на диапазон 65-80 мм, паз шириной 52 мм под толщину 11 мм, крепежный винт под отверстие 14 мм. Пластины соседних диапазонов не встанут — у них другая посадка.
- Нужно ли предварительно засверливать отверстие?
- Нет, перовое сверло рассчитано на сплошной материал. Подготовить поверхность стоит только если она наклонная или литая с коркой: тогда торцуют площадку, чтобы сверло не увело в сторону.
- Можно ли перетачивать пластину?
- Да, по задним поверхностям с сохранением угла при вершине 118°±2° и задних углов 8° и 14°. Диаметр 68 мм при переточке не меняется, поэтому пластина ходит до полного съема режущей части.
- Чем пластина выгоднее цельного сверла?
- Цельное сверло на 68 мм — это килограммы быстрорежущей стали и хвостовик, который изнашивается вместе с режущей частью. Здесь расходуется только пластина, а державка с конусом Морзе служит годами.
- Чем Орша отличается от других поставок?
- Орша — белорусский инструментальный завод, гостовская номенклатура с полным соблюдением посадочных размеров таблицы стандарта.
Преимущества
- ✓Отверстие 68 мм за один проход, без рассверливания в несколько ступеней
- ✓Расходуется только режущая пластина, державка остается на станке
- ✓Диаметр при переточке не уходит — пластина работает до полного съема режущей части
- ✓Обозначение по ГОСТ 25526-82: взаимозаменяемость с державками любого производителя
- ✓Быстрорежущая сталь Р6М5, 63-65 HRC — держит ударную нагрузку на входе и выходе сверла
Соседние типоразмеры
- Меньше — 65 мм
- Пластина к перовому сверлу (перо) D 65 мм (2000-1249) Р6М5 Орша
- Больше — 72 мм
- Пластина к перовому сверлу (перо) D 72 мм (2000-1253) Р6М5 с небольшим дефектом
- Тот же диаметр, другое исполнение
- Пластина к перовому сверлу (перо) D 68 мм (2000-1251) Р6М5 OTTIMO
Весь раздел — Пластины перовые сменные ГОСТ 25526-82. Диапазоны державок и подбор пластины по диаметру: Сверла перовые по металлу ГОСТ 25526-82.
Как подобрать. Сверяйте три числа: диапазон державки 65-80 мм, ширина посадочной части 52 мм и крепежное отверстие 14 мм. Пластина другого диапазона в этот паз не сядет. Диаметр отверстия задает пластина, поэтому под парк размеров берут одну державку и несколько пластин.
