Перовая пластина — это сменная режущая часть сборного перового сверла: она вставляется в паз державки и крепится одним винтом, а диаметр получаемого отверстия равен диаметру пластины. Конструкция и размеры заданы ГОСТ 25526-82, технические требования — ГОСТ 25527-82. Стандарт задает 71 типоразмер с обозначениями 2000-1201 … 2000-1278 и диаметрами от 25 до 130 мм, разбитыми на семь групп посадочных размеров. При затуплении меняется или перетачивается только пластина, державка с конусом Морзе остается на станке.
Сборное перовое сверло берут там, где цельное спиральное сверло того же диаметра стоит дороже и требует мощного станка: отверстия от 25 мм под расточку, зенкерование и развертывание во фланцах, плитах, ступицах и корпусных деталях. Одна державка закрывает до 13 диаметров — столько типоразмеров содержит самая большая группа посадочных размеров (51–63 мм). Пластины и державки продаются отдельно: пластины в этом разделе, корпуса — в разделе Державки (оправки) для перовых пластин.
В разделе пластины по ГОСТ 25526-82 на диаметры от 25 до 130 мм. Полный размерный ряд стандарта — 71 типоразмер, недостающие диаметры возим под заказ.

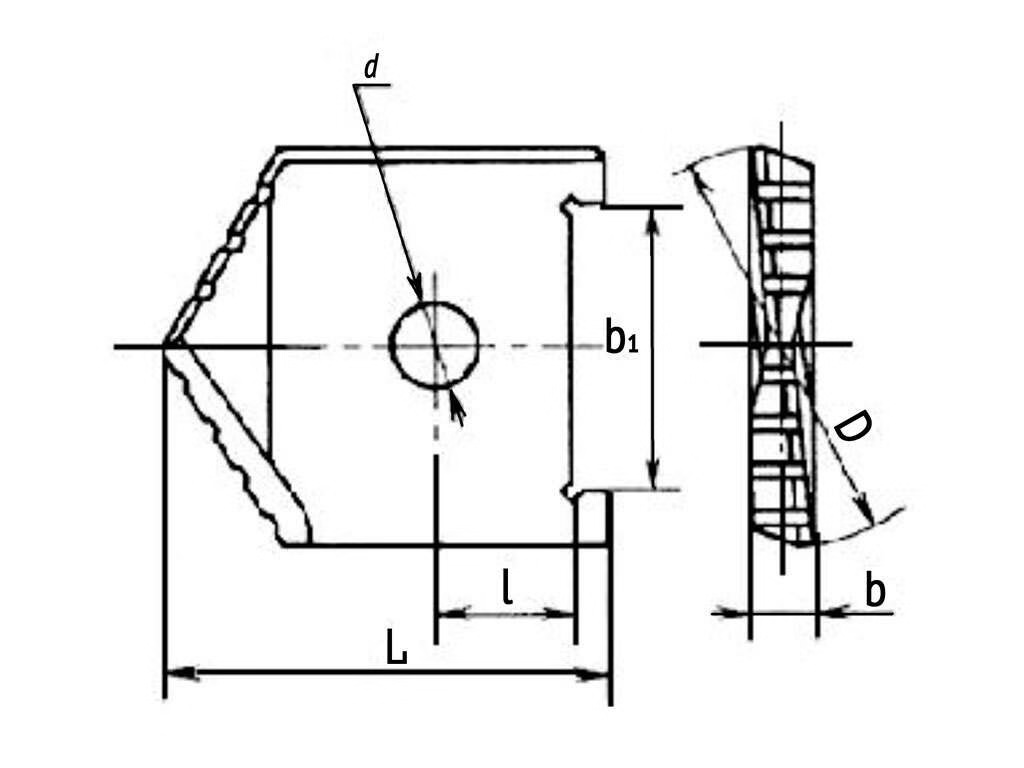

Пластины одной группы взаимозаменяемы в одной державке: у них совпадают толщина b, ширина посадочной части b1 и диаметр крепежного отверстия d. Пластина соседней группы в тот же паз не сядет. Границы групп проходят по диаметрам 31/32, 39/40, 50/51, 63/65, 80/82 и 102/105 мм — именно на этих переходах чаще всего ошибаются при заказе.
| Диаметр D, мм | Обозначения | Типоразмеров | b (h7) | b1 (H7) | L, мм | l, мм | d, мм | Державка |
|---|---|---|---|---|---|---|---|---|
| 25–31 | 2000-1201 … 2000-1213 | 12 | 6 | 20 | 35 | 10 | 7 | 25–31 мм, КМ3 |
| 32–39 | 2000-1214 … 2000-1222 | 8 | 7 | 27 | 40,5 | 12 | 8 | 32–39 мм, КМ4 |
| 40–50 | 2000-1223 … 2000-1234 | 11 | 8 | 32 | 50 | 17 | 10 | 40–50 мм, КМ4 |
| 51–63 | 2000-1235 … 2000-1248 | 13 | 10 | 44 | 58,5 | 21 | 12 | 51–63 мм, КМ5 |
| 65–80 | 2000-1249 … 2000-1256 | 7 | 11 | 52 | 68,5 | 22 | 14 | 65–80 мм, КМ5 |
| 82–102 | 2000-1257 … 2000-1266 | 9 | 14 | 70 | 83,5 | 29 | 18 | 82–102 мм, КМ5 |
| 105–130 | 2000-1267 … 2000-1278 | 11 | 18 | 90 | 99 | 32 | 22 | 105–140 мм, КМ5 |
Данные по основной таблице ГОСТ 25526-82. Диаметры 84 и 140 мм в размерный ряд стандарта не входят.
Обозначение вида 2000-1245 однозначно задает диаметр и все посадочные размеры, поэтому в заказе достаточно одной строки. Структура шифра: 2000 — группа стандарта на сменные режущие пластины для сборных перовых сверл, четыре последние цифры — порядковый номер типоразмера в таблице.
| Запись в заказе | Что задает | Проверка |
|---|---|---|
| Пластина 2000-1245 ГОСТ 25526-82 | диаметр 60 мм, толщина 10 мм, посадочная часть 44 мм, отверстие 12 мм | контрольный пример условного обозначения из текста стандарта |
| Пластина 2000-1201 ГОСТ 25526-82 | первый типоразмер ряда: диаметр 25 мм, толщина 6 мм, посадочная часть 20 мм | начало таблицы стандарта |
| Пластина 2000-1278 ГОСТ 25526-82 | последний типоразмер ряда: диаметр 130 мм, толщина 18 мм, посадочная часть 90 мм | конец таблицы стандарта |
Ходовые диаметры и их обозначения:
| Диаметр D, мм | Обозначение | Группа b, мм | Державка |
|---|---|---|---|
| 25 | 2000-1201 | 6 | 25–31 мм, КМ3 |
| 30 | 2000-1212 | 6 | 25–31 мм, КМ3 |
| 40 | 2000-1223 | 8 | 40–50 мм, КМ4 |
| 50 | 2000-1234 | 8 | 40–50 мм, КМ4 |
| 58 | 2000-1243 | 10 | 51–63 мм, КМ5 |
| 60 | 2000-1245 | 10 | 51–63 мм, КМ5 |
| 80 | 2000-1256 | 11 | 65–80 мм, КМ5 |
| 100 | 2000-1265 | 14 | 82–102 мм, КМ5 |
| 120 | 2000-1274 | 18 | 105–140 мм, КМ5 |
| 130 | 2000-1278 | 18 | 105–140 мм, КМ5 |
Полная таблица всех 71 обозначения приведена в PDF стандарта.
Пластины изготавливают из быстрорежущей стали; в ассортименте основная марка Р6М5, единичные позиции из Р18. Класс точности стандарт не вводит: взаимозаменяемость обеспечивается полями допусков посадочных размеров.
| Параметр | Значение | Что это дает |
|---|---|---|
| Р6М5 | вольфрамомолибденовая сталь, 6 % вольфрама и 5 % молибдена, 63–65 HRC | универсальная марка: конструкционная сталь, чугун, цветные металлы |
| Р18 | вольфрамовая сталь, 18 % вольфрама, 63–66 HRC | выше красностойкость, дороже; в ассортименте единичные позиции |
| Допуск D по h8 | диаметр пластины и диаметр отверстия | отверстие выходит в размер без развертывания под болт |
| Допуск b по h7, b1 по H7 | толщина и ширина посадочной части | пластина любого изготовителя садится в державку по стандарту |

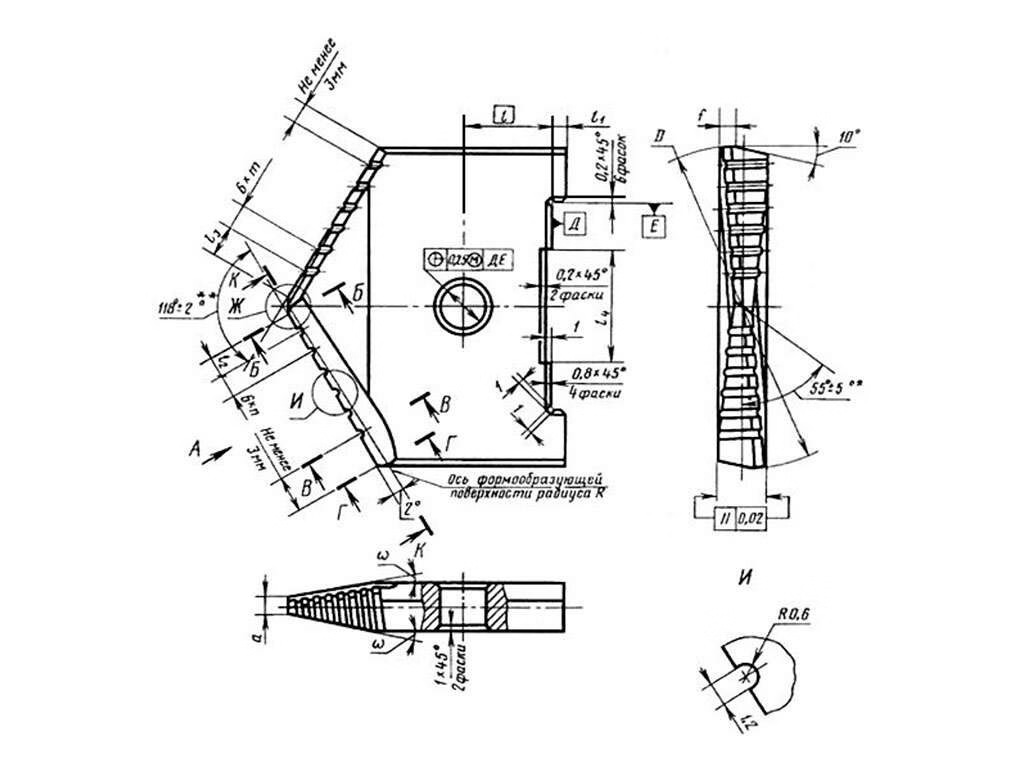

| Угол при вершине 118°±2° | основное исполнение по чертежу стандарта | допускаются углы в плане 90°, 132° и 180° под особые задачи |
| Задние углы 8° и 14° | по рекомендуемому приложению стандарта | ориентир при переточке: диаметр при этом не меняется |
Скорость резания для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения считается по формуле n = 1000·Vc / (π·D): для пластины 100 мм и скорости 15 м/мин это около 48 об/мин.
| Обрабатываемый материал | Vc, м/мин | Подача s, мм/об (D 25–40) | Подача s, мм/об (D 65–102) | Подача s, мм/об (D 105–130) |
|---|---|---|---|---|
| Сталь конструкционная до 800 МПа | 12–18 | 0,10–0,18 | 0,18–0,32 | 0,25–0,40 |
| Чугун серый HB 180–220 | 10–14 | 0,10–0,18 | 0,18–0,32 | 0,25–0,40 |
| Корозионностойкая (нержавеющая) сталь | 6–9 | 0,08–0,14 | 0,14–0,24 | 0,20–0,32 |
| Алюминиевые сплавы | 40–70 | 0,12–0,20 | 0,20–0,35 | 0,28–0,45 |
Подачу снижают на 30–40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем. По нержавеющей стали работают на постоянной подаче без задержек: остановка подачи наклепывает поверхность резания.
Пластина и державка — две части одного инструмента и лежат в разных разделах каталога.
| Раздел | Что там | Когда нужен |
|---|---|---|
| Пластины перовые сменные Р6М5 (этот раздел) | режущая часть, диаметры 25–130 мм, обозначения 2000-1201 … 2000-1278 | державка уже есть, нужен другой диаметр отверстия или замена изношенной пластины |
| Державки (оправки) для перовых пластин | корпуса с конусом Морзе на диапазоны 25–31, 32–39, 40–50, 51–63, 65–80, 82–102 и 105–140 мм | инструмента этого типа в цехе еще нет либо нужен другой диапазон диаметров |
| Сверла перовые по металлу ГОСТ 25526-82 | весь раздел: пластины, державки и готовые сборки | нужен обзор всей системы перового сверления |
| Сверла спиральные с коническим хвостовиком | цельные спиральные сверла до 50 мм | диаметр до 50 мм и требуется большая глубина отверстия |
| Вопрос | Ответ |
|---|---|
| Как подобрать пластину к державке? | По трем числам: диаметр отверстия равен диаметру пластины; ширина посадочной части b1 должна совпадать с пазом державки; крепежный винт должен подойти к отверстию d. Диапазон державки и группа пластины обязаны совпасть — таблица групп выше. |
| Пластина Орша встанет в державку OTTIMO? | Да. Посадочные размеры задает таблица стандарта, а не изготовитель: при одинаковом обозначении толщина, ширина посадочной части и крепежное отверстие совпадают. |
| Нужно ли предварительно засверливать отверстие? | Нет, перовое сверло рассчитано на сплошной материал. Подготовка нужна только на наклонной или литой поверхности с коркой: торцуют площадку, чтобы сверло не увело. |
| Можно ли перетачивать перовую пластину? | Да, по задним поверхностям с сохранением угла при вершине 118° и задних углов 8° и 14°. Диаметр при переточке не меняется, поэтому пластина работает до полного съема режущей части. |
| Что означает обозначение 2000-1245? | Типоразмер по ГОСТ 25526-82: диаметр 60 мм, толщина 10 мм, посадочная часть 44 мм, крепежное отверстие 12 мм. В заказе достаточно строки «Пластина 2000-1245 ГОСТ 25526-82». |
| Почему у пластин 80 и 82 мм разные посадки? | Между ними проходит граница групп: у 65–80 мм посадочная часть 52 мм, у 82–102 мм — уже 70 мм. Это разные державки. |
