Пластина к перовому сверлу (перо) D 36 мм (2000-1218) Р6М5 OTTIMO ГОСТ 25526-82

Пластина сменная режущая D 36 мм, обозначение 2000-1218 из быстрорежущей стали Р6М5. Изготовлена по ГОСТ 25526-82: толщина 7 мм, ширина посадочной части 27 мм, длина 40,5 мм, крепежное отверстие 8 мм. Производство: OTTIMO.

Обрабатываемые материалы

• PКонструкционная и углеродистая сталь
• KЧугун серый и ковкий
• NЦветные металлы и сплавы

Совместимость и подбор

Отверстие 36 мм в сплошном материале за один проход. Диаметр отверстия задает пластина, глубину ограничивает вылет державки.

Диаметр получаемого отверстия

36 мм

Требуемая державка

на диапазон 32-39 мм, хвостовик конус Морзе 4

Посадочное гнездо

паз шириной 27 мм под пластину толщиной 7 мм

Крепление

одним винтом через отверстие 8 мм

Взаимозаменяемость

державки любого изготовителя по ГОСТ 25526-82

Назначение и область применения

Сборное перовое сверло с такой пластиной сверлит отверстия большого диаметра там, где цельное спиральное сверло избыточно дорого: фланцы, плиты, ступицы, корпусные детали, прошивка отверстий под расточку. Работает на радиально-сверлильных и вертикально-сверлильных станках, на токарных станках с задней бабки и на расточных станках.

Пластина расходуемая: при затуплении ее снимают и перетачивают по задним поверхностям либо меняют на новую, а державка с конусом Морзе остается на станке. Для парка диаметров 32-39 мм хватает одной державки и набора пластин.

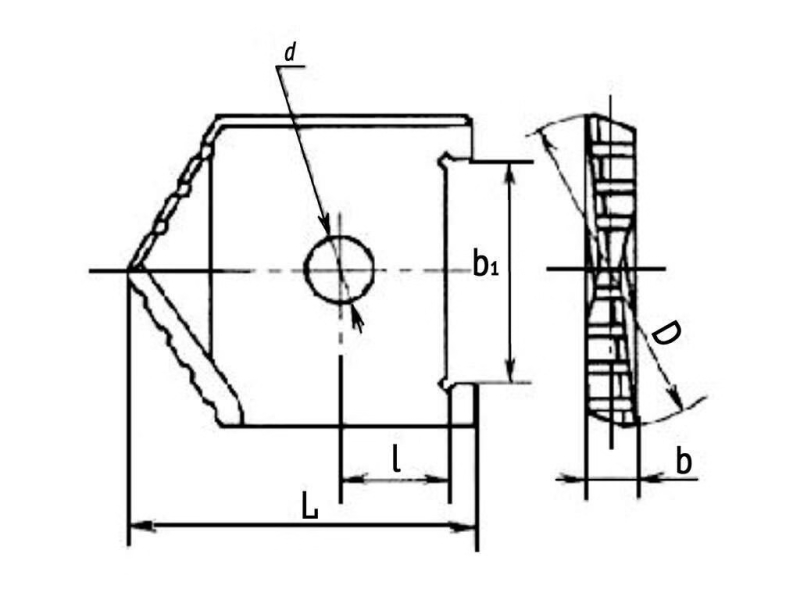

Характеристики

Тип

пластина сменная режущая для сборного перового сверла

Диаметр D

36 мм (поле допуска h8)

Толщина b

7 мм (поле допуска h7)

Ширина посадочной части b1

27 мм (поле допуска H7)

Длина L

40,5 мм

Расстояние l

12 мм

Диаметр крепежного отверстия d

8 мм

Материал

быстрорежущая сталь Р6М5

Твердость режущей части

63-65 HRC

Угол при вершине

118°±2°; допускается 90°, 132° и 180°

Стандарт

ГОСТ 25526-82, технические требования по ГОСТ 25527-82

Обозначение

2000-1218

Производство

OTTIMO

Что означает обозначение 2000-1218

2000-1218

обозначение пластины по ГОСТ 25526-82. Задает диаметр 36 мм и все посадочные размеры. В заказе достаточно строки «Пластина 2000-1218 ГОСТ 25526-82»

Р6М5

вольфрамомолибденовая быстрорежущая сталь, 6 % вольфрама и 5 % молибдена

h8 / h7 / H7

поля допусков по стандарту: диаметр D по h8, толщина b по h7, ширина посадочной части b1 по H7

118°

угол при вершине по чертежу стандарта; допускается изготовление с углом в плане 90°, 132° и 180°

Ориентировочные режимы сверления

Значения ориентировочные, для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения пересчитана под диаметр 36 мм по формуле n = 1000·Vc / (π·D). Подачу снижают на 30-40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем.

Частые вопросы

Подойдет ли к моей державке?

Проверьте три размера: державка должна быть на диапазон 32-39 мм, паз шириной 27 мм под толщину 7 мм, крепежный винт под отверстие 8 мм. Пластины соседних диапазонов не встанут — у них другая посадка.

Нужно ли предварительно засверливать отверстие?

Нет, перовое сверло рассчитано на сплошной материал. Подготовить поверхность стоит только если она наклонная или литая с коркой: тогда торцуют площадку, чтобы сверло не увело в сторону.

Можно ли перетачивать пластину?

Да, по задним поверхностям с сохранением угла при вершине 118°±2° и задних углов 8° и 14°. Диаметр 36 мм при переточке не меняется, поэтому пластина ходит до полного съема режущей части.

Чем пластина выгоднее цельного сверла?

Цельное сверло на 36 мм — это килограммы быстрорежущей стали и хвостовик, который изнашивается вместе с режущей частью. Здесь расходуется только пластина, а державка с конусом Морзе служит годами.

Что за марка OTTIMO?

OTTIMO — производство по гостовской номенклатуре: обозначение, диаметр и посадочные размеры те же, что в таблице ГОСТ 25526-82, взаимозаменяемо с державками других поставок.

Преимущества

• Отверстие 36 мм за один проход, без рассверливания в несколько ступеней
• Расходуется только режущая пластина, державка остается на станке
• Диаметр при переточке не уходит — пластина работает до полного съема режущей части
• Обозначение по ГОСТ 25526-82: взаимозаменяемость с державками любого производителя
• Быстрорежущая сталь Р6М5, 63-65 HRC — держит ударную нагрузку на входе и выходе сверла
