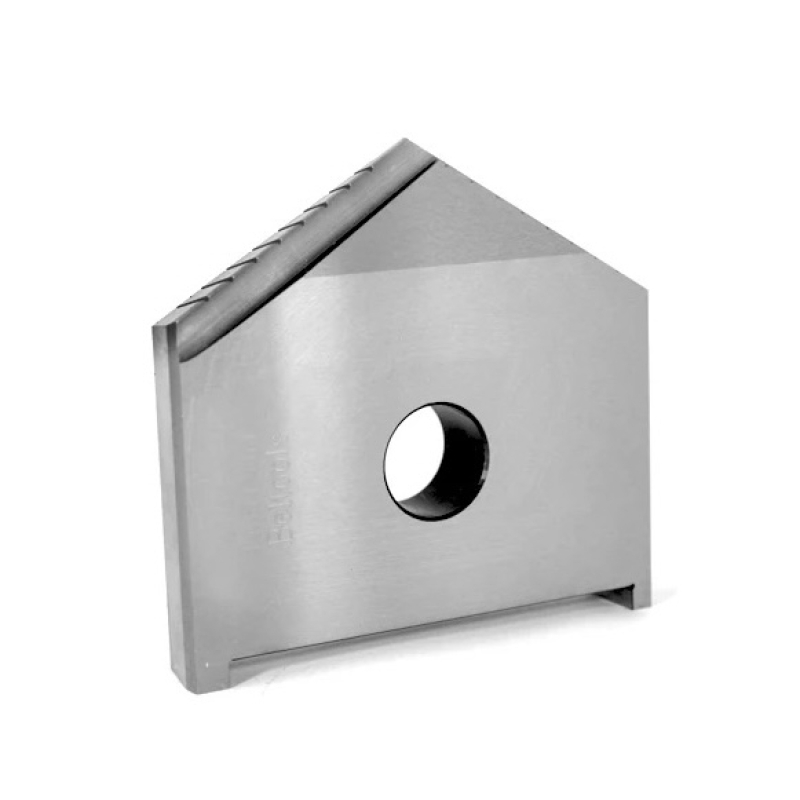

Пластина змінна різальна D 32 мм, позначення 2000-1214 зі швидкорізальної сталі Р6М5. Виготовлена за ГОСТ 25526-82 (завантажити PDF): товщина 7 мм, ширина посадкової частини 27 мм, довжина 40,5 мм, кріпильний отвір 8 мм. Виробництво: Орша.
Оброблювані матеріали
- PКонструкційна і вуглецева сталь
- KЧавун сірий і ковкий
- NКольорові метали і сплави
Сумісність і підбір
Отвір 32 мм у суцільному матеріалі за один прохід. Діаметр отвору задає пластина, глибину обмежує виліт державки.
- Діаметр отвору, що отримується
- 32 мм
- Потрібна державка
- на діапазон 32-39 мм, хвостовик конус Морзе 4
- Посадкове гніздо
- паз шириною 27 мм під пластину товщиною 7 мм
- Кріплення
- одним гвинтом через отвір 8 мм
- Взаємозамінність
- державки будь-якого виробника за ГОСТ 25526-82
Призначення та галузь застосування
Збірне перове свердло з такою пластиною свердлить отвори великого діаметра там, де суцільне спіральне свердло надто дороге: фланці, плити, маточини, корпусні деталі, прошивання отворів під розточування. Працює на радіально-свердлильних і вертикально-свердлильних верстатах, на токарних верстатах із задньої бабки та на розточувальних верстатах.
Пластина витратна: при затупленні її знімають і переточують по задніх поверхнях або міняють на нову, а державка з конусом Морзе залишається на верстаті. Для парку діаметрів 32-39 мм вистачає однієї державки і набору пластин.
Характеристики
- Тип
- пластина змінна різальна для збірного перового свердла
- Діаметр D
- 32 мм (поле допуску h8)
- Товщина b
- 7 мм (поле допуску h7)
- Ширина посадкової частини b1
- 27 мм (поле допуску H7)
- Довжина L
- 40,5 мм
- Відстань l
- 12 мм
- Діаметр кріпильного отвору d
- 8 мм
- Матеріал
- швидкорізальна сталь Р6М5
- Твердість різальної частини
- 63-65 HRC
- Кут при вершині
- 118°±2°; допускається 90°, 132° і 180°
- Стандарт
- ГОСТ 25526-82, технічні вимоги за ГОСТ 25527-82
- Позначення
- 2000-1214
- Виробництво
- Орша
Що означає позначення 2000-1214
- 2000-1214
- позначення пластини за ГОСТ 25526-82. Задає діаметр 32 мм і всі посадкові розміри. У замовленні достатньо рядка «Пластина 2000-1214 ГОСТ 25526-82»
- Р6М5
- вольфрамомолібденова швидкорізальна сталь, 6 % вольфраму і 5 % молібдену
- h8 / h7 / H7
- поля допусків за стандартом: діаметр D за h8, товщина b за h7, ширина посадкової частини b1 за H7
- 118°
- кут при вершині за кресленням стандарту; допускається виготовлення з кутом у плані 90°, 132° і 180°
Орієнтовні режими свердління
| Оброблюваний матеріал | Vc, м/хв | n, об/хв | Подача s, мм/об |
| Сталь конструкційна до 800 МПа | 12-18 | 120-180 | 0,10-0,18 |
| Чавун сірий HB 180-220 | 10-14 | 100-140 | 0,10-0,18 |
| Нержавіюча сталь | 6-9 | 60-90 | 0,10-0,18 |
| Алюмінієві сплави | 40-70 | 400-695 | 0,10-0,18 |
Значення орієнтовні, для пластини з Р6М5 без покриття з подачею МОР. Частота обертання перерахована під діаметр 32 мм за формулою n = 1000·Vc / (π·D). Подачу знижують на 30-40 % при наскрізному виході свердла, при вильоті державки понад п'ять діаметрів і на верстатах зі зношеним шпинделем.
Часті запитання
- Чи підійде до моєї державки?
- Перевірте три розміри: державка має бути на діапазон 32-39 мм, паз шириною 27 мм під товщину 7 мм, кріпильний гвинт під отвір 8 мм. Пластини сусідніх діапазонів не стануть — у них інша посадка.
- Чи треба попередньо засвердлювати отвір?
- Ні, перове свердло розраховане на суцільний матеріал. Готувати поверхню варто лише якщо вона похила або лита з кіркою: тоді торцюють майданчик, щоб свердло не повело вбік.
- Чи можна переточувати пластину?
- Так, по задніх поверхнях зі збереженням кута при вершині 118°±2° і задніх кутів 8° та 14°. Діаметр 32 мм при переточуванні не змінюється, тому пластина ходить до повного з'їдання різальної частини.
- Чим пластина вигідніша за суцільне свердло?
- Суцільне свердло на 32 мм — це кілограми швидкорізальної сталі та хвостовик, який зношується разом із різальною частиною. Тут витрачається тільки пластина, а державка з конусом Морзе служить роками.
- Чим Орша відрізняється від інших поставок?
- Орша — білоруський інструментальний завод, гостівська номенклатура з повним дотриманням посадкових розмірів таблиці стандарту.
Переваги
- ✓Отвір 32 мм за один прохід, без розсвердлювання в кілька ступенів
- ✓Витрачається тільки різальна пластина, державка залишається на верстаті
- ✓Діаметр при переточуванні не змінюється — пластина працює до повного зносу різальної частини
- ✓Позначення за ГОСТ 25526-82: взаємозамінність із державками будь-якого виробника
- ✓Швидкорізальна сталь Р6М5, 63-65 HRC — тримає ударне навантаження на вході та виході свердла
Супутні товари
- Державка на 32-39 мм
- Свердло перове збірне к/х ф 32-39 мм (державка для перової пластини) КМ4 OTTIMO
Сусідні типорозміри
- Менше — 31 мм
- Пластина до перового свердла (перо) D 31 мм (2000-1213) Р6М5 Орша
- Більше — 36 мм
- Пластина до перового свердла (перо) D 36 мм (2000-1218) Р6М5 OTTIMO
Увесь розділ — Пластини перові змінні ГОСТ 25526-82. Діапазони державок і підбір пластини за діаметром: Свердла перові по металу ГОСТ 25526-82.
Як підібрати. Звіряйте три числа: діапазон державки 32-39 мм, ширина посадкової частини 27 мм і кріпильний отвір 8 мм. Пластина іншого діапазону в цей паз не сяде. У 31 мм посадкова частина 20 мм. Діаметр отвору задає пластина, тому під парк розмірів беруть одну державку і кілька пластин.
