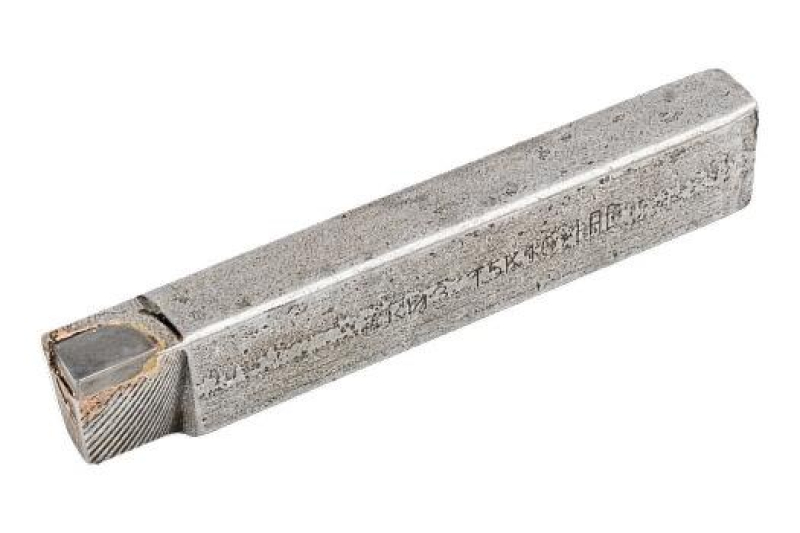

Різець прохідний упорний прямий 12х12х70 Т15К6 2101-0005 ГОСТ 18879-73

Різець токарний прохідний упорний прямий 12х12х70 мм, шифр 2101-0005 за ГОСТ 18879-73. Пластина Т15К6 під конструкційна та легована сталь на чистових режимах, кут у плані 90 градусів, державка під ТВ-4.

Розмір

10×10×115 10×10×12012×12×7016×16×90 32×20×140

Різець прохідний упорний прямий 12х12х70 Т15К6 2101-0005 ГОСТ 18879-73

49 ₴

Ціна без ПДВ · Безготівка з ПДВ 59 ₴

В наявності, 10 шт на складі

Відвантажується зі складу: Харків-1

Потрібен різець з іншим перетином державки чи геометрією? Виготовимо за вашим кресленням →

Артикул: SP-56497
Виробник: внутризавод

Відправка Новою Поштою

По Україні, термін відправки 1–3 дні

Документи

З ПДВ і без, рахунок-фактура, повний пакет для бухгалтерії

Повернення 14 днів

Якщо інструмент не підійшов за розміром чи задачею

Мінімальне замовлення

300 ₴ за сумою позицій

Не впевнені у виборі

Підкажемо щодо розміру, стандарту й сумісності з вашим верстатом чи оснащенням. Відповідь надійде на e-mail.

Запитати про товар

Доставка

Новою Поштою по всій Україні — відділення або адресна доставка кур’єром за тарифом перевізника. Відвантаження пн–пт, в дорозі 1–2 дні. Докладніше

Оплата і документи

Переказом на картку підприємства, накладеним платежем при отриманні або за рахунком для юросіб і ФОП. При оплаті карткою від 2 000 ₴ — знижка 5%. Працюємо з ПДВ і без ПДВ: рахунок-фактура, накладна і повний пакет документів для бухгалтерії. Мінімальне замовлення 300 ₴. Докладніше

Різець токарний прохідний упорний прямий 12х12х70 Т15К6 2101-0005 — інструмент, який обточує ступінчасті вали з утворенням прямого уступу при куті в плані 90 градусів. Державка 12×12 мм ставиться в різцетримач верстатів ТВ-4, ТВ-6, ТВ-7, ТВ-16. Сплав Т15К6 розрахований на конструкційна та легована сталь на чистових режимах. Позначення 2101-0005 за ГОСТ 18879-73.

Оброблювані матеріали

PСталь конструкційна та легована

Сумісність та підбір

Переріз державки 12×12 мм визначає і посадку в різцетримач, і граничну глибину різання за прохід.

Посадкове місце: різцетримач під державку 12×12 мм: верстати ТВ-4, ТВ-6, ТВ-7, ТВ-16
Пластина: типорозмір 07010 Т15К6 за ГОСТ 25426-90
Взаємозамінність: позначення 2101-0005 єдине для всіх виробників гостівської номенклатури

Призначення та галузь застосування

Різець точить циліндр і формує прямий уступ за один прохід. При куті в плані 90 градусів радіальна складова сили різання близька до нуля: довгий вал не відтискається і тримає діаметр по всій довжині. Пряма державка жорсткіша за зігнуту і переважна на чорнових проходах.

Сплав Т15К6 — титано-вольфрамовий сплав, 15 % карбіду титану та 6 % кобальту. Працює по матеріалах: конструкційна та легована сталь на чистових режимах. Для зміни групи оброблюваних матеріалів у тому самому типорозмірі застосовується ВК8.

Характеристики

Тип: Різець токарний прохідний упорний прямий
Позначення (шифр): 2101-0005, правий
Стандарт на інструмент: ГОСТ 18879-73
Переріз державки h×b: 12 × 12 мм
Загальна довжина L: 70 мм
Головний кут у плані: 90 градусов
Пластина: 07010, 07070 Т15К6, ГОСТ 25426-90
Матеріал різальної частини: Т15К6 (твердий сплав)
Матеріал державки: сталь 45
Виконання: праве

Що означає позначення 2101-0005

2101: група прохідний упорний прямий у класифікаторі різального інструмента
0005: типорозмір: переріз 12х12 мм, довжина 70 мм
07010: типорозмір напайної пластини за ГОСТ 25426-90
Т15К6: титано-вольфрамовий сплав, 15 % карбіду титану та 6 % кобальту

Орієнтовні режими точіння

Матеріал	Vc, м/хв	Глибина t, мм	Подача S, мм/об	n при D = 25 мм
Сталь 45	90-130	2,0-5,0	0,3-0,6	1146-1655 об/хв
Сталь 40Х	70-110	2,0-4,0	0,3-0,5	891-1401 об/хв
Сталь по кірці	50-80	3,0-6,0	0,4-0,8	637-1019 об/хв

Частота обертання порахована за формулою n = 1000·Vc / (π·D) для діаметра 25 мм. При іншому діаметрі частота змінюється обернено пропорційно: вдвічі менший діаметр дає вдвічі більшу частоту. Режими орієнтовні, коригуються за станом верстата та жорсткістю деталі.

Часті питання

Чи стане в різцетримач верстата: державка 12×12 мм розрахована на верстати ТВ-4, ТВ-6, ТВ-7, ТВ-16. На менших верстатах застосовується переріз 10х10 мм
Скільки разів перегострюється: 15-25 разів по передній поверхні, поки висота пластини дозволяє вивести задній кут. Заточування алмазним або ельборовим кругом з охолодженням: сухе заточування дає у твердому сплаві тріщини
Чи підійде для чавуну: ні, карбід титану у складі зношується по чавуну швидше. Для чавуну та кольорових металів беріть ВК8 у тому самому типорозмірі
Чи можна працювати без охолодження: твердий сплав допускає сухе різання, але при обробці вʼязких сталей охолодження знижує налипання та утворення наросту. Переривати подачу МОР під час проходу не можна: перепад температури дає термічні тріщини в пластині.
Чому стружка намотується на деталь: зливна стружка утворюється при обробці вʼязких сталей з великою подачею та без стружколома. Заточіть на передній поверхні лунку радіусом 2-4 мм або знизьте подачу: стружка почне ламатися на відрізки.

Переваги

Кут у плані 90 градусів прибирає радіальну силу: довгий вал не відтискається
Сплав Т15К6: конструкційна та легована сталь на чистових режимах
Монолітна напайна конструкція без зміщення кромки при ударі та переривчастому різанні
Ресурс 15-25 перегострювань замість заміни інструмента
Позначення 2101-0005 взаємозамінне між виробниками
Працює по кірці виливків та окалині гарячого прокату
Працює на зношеному обладнанні з люфтами в супорті

Супутні товари

Запасна пластина: Пластина твердосплавна напайна 07010 Т15К6 ГОСТ 25426-90 для перепайки затупленого різця
Інструмент для суміжної операції: Різець прохідний упорний вигнутий 12х12х100 ВК8 ЧІЗ

Сусідні типорозміри

Менший переріз: Різець прохідний упорний прямий 10х10х115 Т15К6
Більший переріз: Різець прохідний упорний прямий 16х10х100 Т15К6 ЧІЗ

Інші перерізи та марки сплаву — у розділі Різці токарні упорні прямі.

Як підібрати: виліт різця з різцетримача тримайте в межах 1,5 висоти державки, для 12 мм це 18 мм. Кожні зайві 10 мм вильоту знижують жорсткість приблизно втричі і дають хвилястість на поверхні при глибині різання понад 3 мм.
