Резец проходной упорный прямой с напайной твердосплавной пластиной — купить ВК8

Резцы токарные проходные упорные прямые с напайными твердосплавными пластинами — инструмент для чистовой и получистовой обточки с продольной подачей при главном угле в плане 90°. Прямая жесткая державка и минимальные радиальные нагрузки позволяют точить длинные нежесткие валы без отжима детали и формировать прямой уступ за один проход. На складе в Харькове — размерный ряд по ГОСТ 18879-73 (тип 1) от 8х8 до 32х20 мм в сплавах ВК8, Т15К6 и Т5К10, правые и левые. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

Материал пластин: ВК8, Т5К10, Т15К6

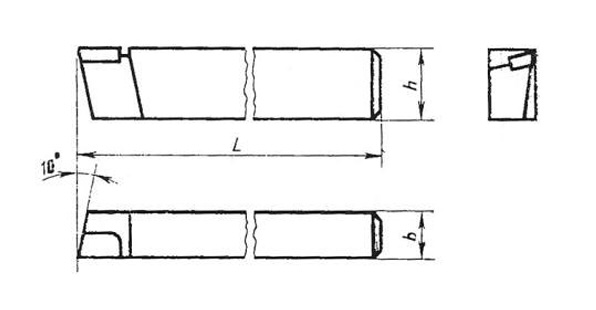

Конструкция и обозначения по ГОСТ 18879-73 (тип 1)

Стандарт делит упорные резцы на два типа: тип 1 — прямые (шифр 2101-xxxx) и тип 2 — изогнутые (шифр 2103-xxxx), оба с углом в плане φ = 90°. У типа 1 державка прямая, режущая кромка лежит на оси стержня: конструкция максимально жесткая, поэтому прямой упорный резец лучше держит подачу и глубину на черновых и получистовых проходах. Пластины — формы 07 при угле врезки 10°, формы 67 и 07 при угле врезки 0° по ГОСТ 25426. Угол врезки выбирают по обрабатываемому материалу: 10° — чугун и другие хрупкие материалы, 0° — сталь и другие вязкие материалы.

Таблица обозначений и размеров (ГОСТ 18879-73, тип 1)

В таблице приведены обозначения правых резцов, для пластин указаны обозначения правого исполнения. Левому резцу соответствует следующий номер: 2101-0013 — правый, 2101-0014 — левый; левой пластине — следующее обозначение (07090 — правая, 07100 — левая). Сечения 8х8, 10х10 и 12х12 стандартом выпускаются только с углом врезки 10°. Строки с прочерками — размеры, которые стандартом не предусмотрены, но производятся заводами как складские позиции по типу ГОСТ 18879-73.

Как выбрать упорный прямой резец

• Длинные и нежесткие валы: при φ = 90° радиальная составляющая силы резания близка к нулю — деталь не отжимается, диаметр держится по всей длине. Основной выбор для валов с отношением длины к диаметру больше 10.
• Ступени и прямые уступы: обточка цилиндра и формирование уступа под 90° выполняются за один проход, без смены инструмента.
• Сечение под станок: 8х8, 10х10 и 12х12 — настольные и учебные станки, 16х16 — ТВ-4, ТВ-6, ТВ-7, 20х12 и 25х16 — 1К62, 16К20 и аналоги, 32х20 — тяжелые станки.
• Сплав пластины: Т5К10 — черновое точение стали по корке и окалине; Т15К6 — получистовое и чистовое точение конструкционных и легированных сталей; ВК8 — чугун, цветные металлы, нержавеющие и жаропрочные сплавы.
• Прямой или изогнутый: прямой (тип 1) жестче и предпочтителен на проходах с большой глубиной; изогнутый (тип 2, шифр 2103) достает до торца и работает в стесненных зонах у патрона.

Купить упорные прямые резцы в Украине

Компания «Сплав» — прямые поставки резцов 2101 от ЧАО «ЧИЗ» (Черниговский инструментальный завод) и складские запасы советского производства с хранения. Оптовые цены, скидки от количества. Подберем запасные пластины формы 07 и 67 по ГОСТ 25426 из каталога. Минимальный заказ — 300 грн. Доставка Новой Почтой: Киев, Днепр, Одесса, Львов, Запорожье и вся Украина.
