UAРезцы токарные отрезные с напайными твердосплавными пластинами — инструмент для отрезки заготовок и прорезания наружных канавок на токарно-винторезных станках. В наличии на складе в Харькове полный размерный ряд по ГОСТ 18884-73: от 10х10х70 до 40х25х200 мм, сплавы ВК8, Т15К6 и Т5К10… Подробнее
Резцы токарные отрезные с напайными твердосплавными пластинами — инструмент для отрезки заготовок и прорезания наружных канавок на токарно-винторезных станках. В наличии на складе в Харькове полный размерный ряд по ГОСТ 18884-73: от 10х10х70 до 40х25х200 мм, сплавы ВК8, Т15К6 и Т5К10, правое и левое исполнение, продукция ЧАО «ЧИЗ» (Черниговский инструментальный завод) и других производителей. Отправляем по Украине в день заказа, работаем с юридическими лицами и ФЛП по безналичному расчету.

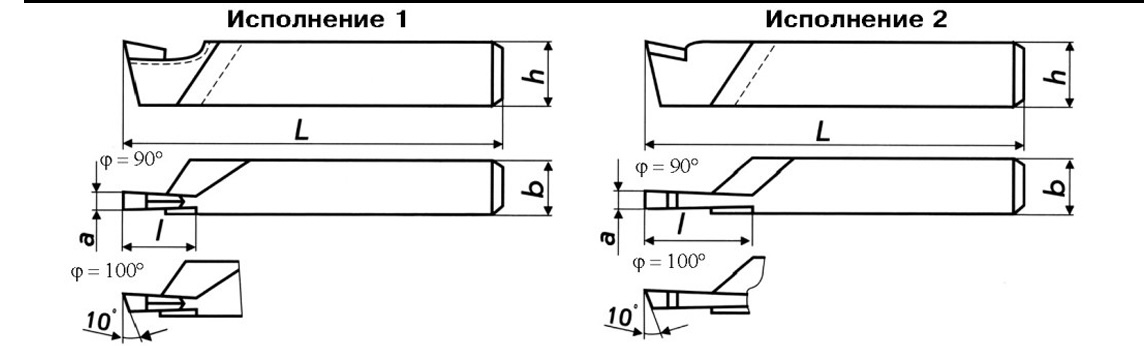

Отрезной резец состоит из державки из стали 45 и узкой рабочей головки с напаянной твердосплавной пластиной формы 13 по ГОСТ 17163. Суженная головка позволяет резать металл с минимальной шириной реза — экономия материала заметна уже на серии из десятка деталей. Стандарт предусматривает два исполнения головки и два главных угла в плане: φ = 90° для стандартной отрезки перпендикулярно оси и φ = 100° для отрезки без остаточной бобышки на торце детали. Шифр резца однозначно определяет сечение державки h×b, длину L, ширину режущей части a и исполнение.
| Обозначение по ГОСТ φ = 90° | Обозначение по ГОСТ φ = 100° | Сечение резца h×b, мм | L, мм | l, мм | a, мм | ||
|---|---|---|---|---|---|---|---|
| исполн. 1 | исполн. 2 | исполн. 1 | исполн. 2 | ||||
| – | – | – | – | 8 × 8 | 90 | – | – |
| – | – | – | – | 10 × 10 | 90 | – | – |
| – | 2130-0451 | – | 2130-0452 | 12 × 12 | 100 | 20 | 4 |
| 2130-0251 | 2130-0001 | 2130-0261 | 2130-0002 | 16 × 10 | 100 | 20 | 3 |
| 2130-0253 | 2130-0005 | 2130-0263 | 2130-0006 | 20 × 12 | 120 | 25 | 4 |
| 2130-0255 | 2130-0009 | 2130-0265 | 2130-0010 | 25 × 16 | 140 | 35 | 5 |
| 2130-0257 | 2130-0013 | 2130-0267 | 2130-0014 | 32 × 20 | 170 | 38 | 6 |
| 2130-0259 | 2130-0017 | 2130-0269 | 2130-0018 | 40 × 25 | 200 | 45 | 8 |
Левые резцы обозначаются следующим четным номером после правого (например, 2130-0009 — правый, 2130-0313 — левый для сечения 25х16). Основное складское исполнение — 2 (пластины 13492–13612 по ГОСТ 17163), угол φ = 90°: именно его серийно выпускает ЧАО «ЧИЗ».
Компания «Сплав» — прямые поставки отрезных резцов от ЧАО «ЧИЗ» и складские запасы советского производства с хранения. Цены оптовые, скидки от количества, к каждому резцу подберем запасные отрезные пластины по ГОСТ 17163 из нашего каталога. Минимальный заказ — 300 грн. Отправка Новой Почтой и Delivery по всей Украине: Киев, Днепр, Одесса, Львов, Запорожье и другие города.
Нужна помощь с подбором шифра или размера? Звоните: +38 (067) 579-89-30 или пишите на info@splav.kharkov.ua — подскажем аналоги и проверим наличие.
