Резцы токарные расточные для сквозных отверстий с напайными твердосплавными пластинами — инструмент для растачивания отверстий после сверления, литья и штамповки: главный угол в плане 60° дает плавное врезание, малую вибрацию и свободный отвод стружки через отверстие. На складе в Харькове — размерный ряд по ГОСТ 18882-73 от 16х12 до 40х32 мм в сплавах ВК8, Т15К6 и Т5К10, исполнения 1 и 2, углы врезки пластины 10° и 0°. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

С пластинами из твердого сплава ВК8, Т5К10, Т15К6

Конструкция и обозначения по ГОСТ 18882-73

Стандарт делит расточные резцы для сквозных отверстий на два типа: тип 1 — обычные с углом в плане φ = 60° и тип 2 — виброустойчивые, для работы на большом вылете. Внутри каждого типа два исполнения: исполнение 1 — с цилиндрической рабочей частью диаметром d, для отверстий от 14 мм; исполнение 2 — с прямоугольной рабочей частью и увеличенным вылетом, для отверстий от 40 мм. Пластины — формы 01 и 02 при угле врезки 10°, формы 61 и 62 при угле врезки 0° по ГОСТ 25395. Угол врезки выбирают по материалу: 10° — чугун и другие хрупкие материалы, 0° — сталь и другие вязкие материалы.

Тип 1 — обозначения и размеры (ГОСТ 18882-73)

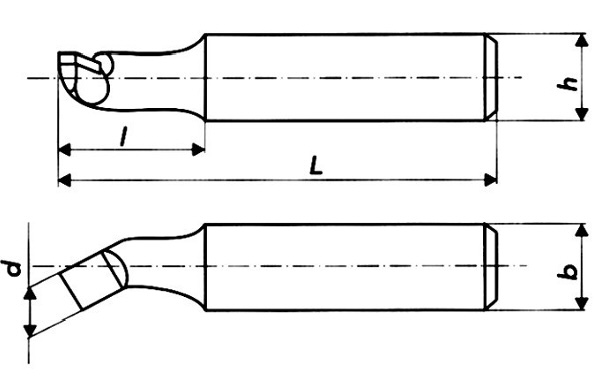

Резец токарный расточной для сквозных отверстий с напайной твердосплавной пластиной по ГОСТ 18882-73

Угол врезки 10°	Угол врезки 0°	Сечение h×b, мм	L, мм	l, мм	d, мм	D мин., мм	Исполнение
—	—	8 × 8	100	—	—	—	—
—	—	10 × 10	100	—	—	—	—
—	—	12 × 12	120	—	—	—	—
2140-0056	2140-0081	16 × 12	170	80	—	40	2
2140-0001	2140-0021	16 × 16	120	25	8	14	1
2140-0002	2140-0022	16 × 16	140	40	8	14	1
2140-0003	2140-0023	16 × 16	140	35	10	18	1
2140-0004	2140-0024	16 × 16	170	60	10	18	1
2140-0057	2140-0082	20 × 16	200	100	—	55	2
2140-0005	2140-0025	20 × 20	140	40	12	21	1
2140-0006	2140-0026	20 × 20	170	70	12	21	1
2140-0007	2140-0027	20 × 20	170	50	14	27	1
2140-0008	2140-0028	20 × 20	200	80	14	27	1
2140-0058	2140-0083	25 × 20	240	120	—	70	2
2140-0009	2140-0029	25 × 25	200	70	19	34	1
2140-0010	2140-0030	25 × 25	240	100	19	34	1
2140-0059	2140-0084	32 × 25	280	160	—	80	2
2140-0060	2140-0085	40 × 32	300	180	—	110	2

Тип 2 — виброустойчивые расточные резцы

Виброустойчивое исполнение применяют при большом вылете и растачивании глубоких отверстий, когда обычный резец начинает вибрировать и оставляет на стенке волнистость. Обозначения не делятся по углу врезки — резцы выпускаются с пластинами обоих исполнений.

Обозначение	Сечение h×b, мм	L, мм	d, мм	D мин., мм	Исполнение
2140-0071	16 × 12	170	—	40	2
2140-0251	16 × 16	120	8	14	1
2140-0252	16 × 16	140	8	14	1
2140-0041	16 × 16	140	10	18	1
2140-0042	16 × 16	170	10	18	1
2140-0072	20 × 16	200	—	55	2
2140-0043	20 × 20	140	12	21	1
2140-0044	20 × 20	170	12	21	1
2140-0045	20 × 20	170	14	27	1
2140-0046	20 × 20	200	14	27	1
2140-0073	25 × 20	240	—	70	2
2140-0047	25 × 25	200	19	34	1
2140-0048	25 × 25	240	19	34	1
2140-0074	32 × 25	280	—	80	2
2140-0075	40 × 32	300	—	110	2

Пояснения к колонкам

h × b — сечение державки резца под резцедержатель станка.
L — общая длина резца.
l — рабочая длина (вылет рабочей части).
d — диаметр цилиндрической рабочей части (только у исполнения 1).
D мин. — наименьший диаметр растачиваемого отверстия: главный параметр подбора.
Исполнение 1 — цилиндрическая рабочая часть, отверстия от 14 мм; исполнение 2 — прямоугольная рабочая часть с увеличенным вылетом, отверстия от 40 мм.

Пластины по ГОСТ 25395 для расточных резцов

Сечение h×b, мм	Исполнение	Пластина, врезка 10°	Пластина, врезка 0°
16 × 16	1	01331	01331
20 × 20	1	01351 / 01371	61351 / 61371
25 × 25	1	02251	62251
16 × 12	2	01372	61372
20 × 16	2	02252	62252
25 × 20	2	02272	62272
32 × 25	2	02312	62312
40 × 32	2	02352	62352

Как выбрать расточной резец для сквозного отверстия

Сначала диаметр отверстия: резец должен входить в отверстие с зазором на стружку — ориентируйтесь на колонку «D мин.», а не только на сечение державки.
Затем длина растачивания: рабочая длина l должна быть больше глубины обработки. Для глубоких отверстий берите исполнение 2 или виброустойчивый тип 2.
Сплав пластины: Т5К10 — черновое растачивание стальных отливок и поковок по корке; Т15К6 — чистовое растачивание конструкционных и легированных сталей под допуск; ВК8 — чугун, цветные металлы, нержавеющие и жаропрочные сплавы.
Угол врезки: 10° для чугуна и хрупких материалов, 0° для стали и вязких материалов.
Сквозное или глухое: для глухих отверстий с подрезкой дна берите резцы по ГОСТ 18883-73 (шифр 2141) с углом в плане 95° — угол 60° дно не обработает.

Совет технолога: при растачивании стружка идет вперед по отверстию — не давайте ей наматываться на державку: при вязкой стали уменьшайте подачу или ставьте резец с уменьшенным передним углом, иначе виток стружки заклинит в зазоре и вырвет пластину.
