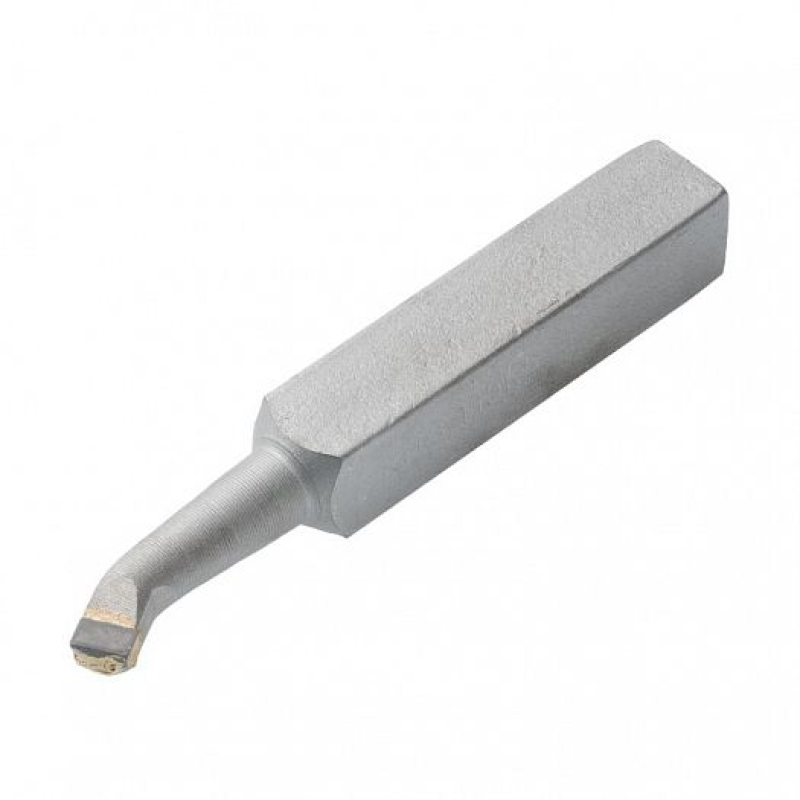

Резец токарный расточной для сквозных отверстий 16х16х170 ВК8 2140-0004 — инструмент, который растачивает сквозные отверстия после сверления, литья и штамповки. Наименьший диаметр обработки 18 мм. Державка 16×16 мм ставится в резцедержатель станков ТВ-320, 1А616, 1К62. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2140-0004 по ГОСТ 18882-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Растачивание отверстия от 18 мм на глубину до 60 мм.
- Наименьший диаметр отверстия
- 18 мм с учетом зазора на отвод стружки
- Рабочий вылет
- 60 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше
- Посадочное место
- резцедержатель под державку 16×16 мм: станки ТВ-320, 1А616, 1К62
- Пластина
- типоразмер 01331 ВК8 по ГОСТ 25395-90
- Взаимозаменяемость
- обозначение 2140-0004 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2140-0024 под сталь и вязкие материалы
Назначение и область применения
Резец увеличивает отверстие и выводит его в допуск: сверло дает уход оси и разбивку, расточка эти дефекты убирает. Угол в плане 60 градусов обеспечивает плавное врезание и отвод стружки вперед по отверстию.
П
Н
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный расточной для сквозных отверстий
- Обозначение (шифр)
- 2140-0004, врезка пластины 10 градусов, правый
- Стандарт на инструмент
- ГОСТ 18882-73
- Сечение державки h×b
- 16 × 16 мм
- Общая длина L
- 170 мм
- Рабочая длина l
- 60 мм
- Диаметр рабочей части d
- 10 мм
- Наименьший диаметр обработки
- 18 мм
- Главный угол в плане
- 60 градусов
- Пластина
- 01331 ВК8, ГОСТ 25395-90
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2140-0004
- 2140
- группа расточной для сквозных отверстий в классификаторе режущего инструмента
- 0004
- типоразмер: сечение 16х16 мм, длина 170 мм, вылет 60 мм
- 2140-0024
- то же с углом врезки пластины 0 градусов под сталь
- 01331
- типоразмер напайной пластины по ГОСТ 25395-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы растачивания
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 18 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 1415-2122 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 1592-2299 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 2653-4421 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 1061-1592 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 18 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 16×16 мм рассчитана на станки ТВ-320, 1А616, 1К62. На меньших станках применяется сечение 10х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 18 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Чем отличается от резца из быстрорежущей стали
- твердый сплав держит в 3-5 раз большую скорость резания и работает по материалам, которые быстрорез не берет. Быстрорез вязче и терпимее к вибрации, поэтому применяется на маломощных станках.
- Чем отличается от сборного резца со сменной пластиной
- у напайного кромка восстанавливается переточкой, у сборного меняется поворотом пластины. Напайной выгоднее при малых объемах и на изношенном оборудовании, сборный при серийной работе на ЧПУ.
Преимущества
- ✓Обработка отверстий от 18 мм при вылете 60 мм
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2140-0004 взаимозаменяемо между изготовителями
- ✓Работает по корке отливок и окалине горячего проката
- ✓Работает на изношенном оборудовании с люфтами в суппорте
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 01331 ВК8 ГОСТ 25395-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец расточной для глухих отверстий 16х16х140 Т15К6 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец расточной для сквозных отверстий 16х16х170 Т15К6 ЧИЗ
- Большее сечение
- Резец расточной для сквозных отверстий 20х20х170 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы расточные для сквозных отверстий.
Как подобрать: порядок проверки — сначала диаметр отверстия по наименьшему диаметру обработки (18 мм), затем глубина по рабочему вылету (60 мм). Жесткость падает пропорционально кубу вылета, поэтому на полном вылете глубину резания держат в пределах 0,5-1 мм.
