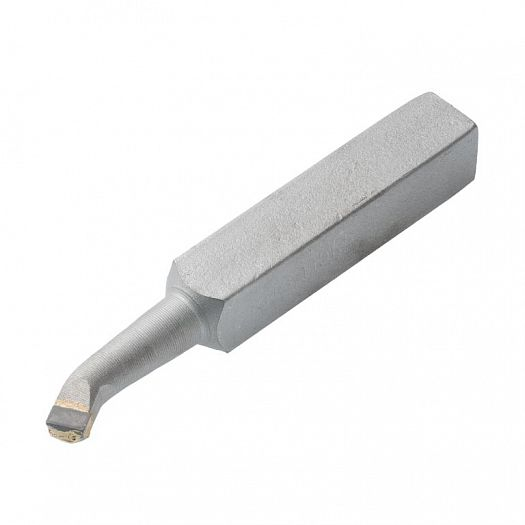

Токарная операция: растачивает сквозные отверстия после сверления, литья и штамповки. Резец токарный расточной для сквозных отверстий 20х20х170 Т5К10. Наименьший диаметр обработки 21 мм. Державка 20×20 мм ставится в резцедержатель станков 1К62, 16К20. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Изготовлен по типу ГОСТ 18882-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Растачивание отверстия от 21 мм на глубину до 70 мм.
- Наименьший диаметр отверстия
- 21 мм с учетом зазора на отвод стружки
- Рабочий вылет
- 70 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше
- Посадочное место
- резцедержатель под державку 20×20 мм: станки 1К62, 16К20
- Пластина
- типоразмер 01351 Т5К10 по ГОСТ 25395-90, угол врезки 10 градусов
Назначение и область применения
Резец увеличивает отверстие и выводит его в допуск: сверло дает уход оси и разбивку, расточка эти дефекты убирает. Угол в плане 60 градусов обеспечивает плавное врезание и отвод стружки вперед по отверстию.
Р
И
Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный расточной для сквозных отверстий
- Обозначения по ГОСТ
- 2140-0006 — вылет l=70 мм
2140-0007 — вылет l=50 мм - Стандарт на инструмент
- ГОСТ 18882-73
- Сечение державки h×b
- 20 × 20 мм
- Общая длина L
- 170 мм
- Рабочая длина l
- 70 мм
- Диаметр рабочей части d
- 12 мм
- Наименьший диаметр обработки
- 21 мм
- Главный угол в плане
- 60 градусов
- Пластина
- 01351, 01371 Т5К10, ГОСТ 25395-90
- Пластина при врезке 0 градусов
- 61351, 61371
- Материал режущей части
- Т5К10 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
- Запись размера
- 20х20х170, 20x20x170, 20*20*170
Что означает обозначение 2140-0006
- 2140
- группа расточной для сквозных отверстий в классификаторе режущего инструмента
- 0006
- типоразмер: сечение 20х20 мм, длина 170 мм, вылет 70 мм
- 01351
- типоразмер напайной пластины по ГОСТ 25395-90
- Т5К10
- титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта
Ориентировочные режимы растачивания
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 21 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 1364-1970 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 1061-1667 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 758-1213 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 21 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 20×20 мм рассчитана на станки 1К62, 16К20. На меньших станках применяется сечение 16х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 21 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Чем отличается от резца из быстрорежущей стали
- твердый сплав держит в 3-5 раз большую скорость резания и работает по материалам, которые быстрорез не берет. Быстрорез вязче и терпимее к вибрации, поэтому применяется на маломощных станках.
- Чем отличается от сборного резца со сменной пластиной
- у напайного кромка восстанавливается переточкой, у сборного меняется поворотом пластины. Напайной выгоднее при малых объемах и на изношенном оборудовании, сборный при серийной работе на ЧПУ.
Преимущества
- Обработка отверстий от 21 мм при вылете 70 мм
- Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Работает по корке отливок и окалине горячего проката
- Работает на изношенном оборудовании с люфтами в суппорте
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 01351 Т5К10 ГОСТ 25395-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 61351 Т5К10 ГОСТ 25395-90
- Инструмент для смежной операции
- Резец расточной для глухих отверстий 20х20х170 Т5К10 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы расточные для сквозных отверстий.
Как подобрать: порядок проверки — сначала диаметр отверстия по наименьшему диаметру обработки (21 мм), затем глубина по рабочему вылету (70 мм). Жесткость падает пропорционально кубу вылета, поэтому на полном вылете глубину резания держат в пределах 0,5-1 мм.
