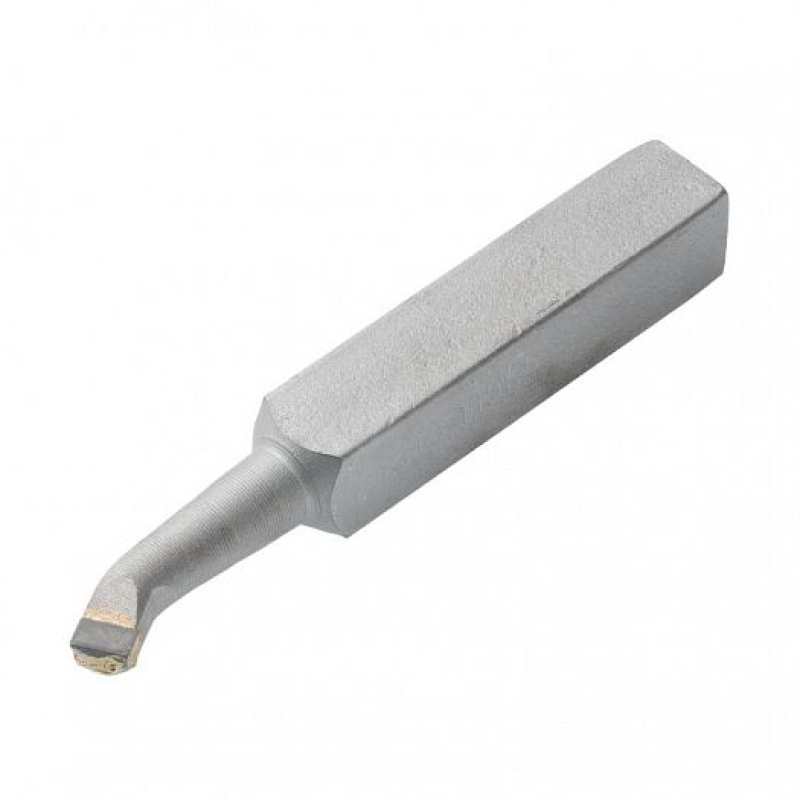

Резец расточной для сквозных отверстий 20х20х200 Т5К10 2140-0008 ЧИЗ ГОСТ 18882-73

Резец токарный расточной для сквозных отверстий 20х20х200 Т5К10 2140-0008 растачивает сквозные отверстия после сверления, литья и штамповки. Наименьший диаметр обработки 27 мм. Державка 20×20 мм ставится в резцедержатель станков 1К62, 16К20. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Обозначение 2140-0008 по ГОСТ 18882-73.

Обрабатываемые материалы

• PСталь конструкционная и легированная

Совместимость и подбор

Растачивание отверстия от 27 мм на глубину до 80 мм.

Наименьший диаметр отверстия

27 мм с учетом зазора на отвод стружки

Рабочий вылет

80 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше

Посадочное место

резцедержатель под державку 20×20 мм: станки 1К62, 16К20

Пластина

типоразмер 01351 Т5К10 по ГОСТ 25395-90, угол врезки 10 градусов

Взаимозаменяемость

обозначение 2140-0008 единое для всех изготовителей гостовской номенклатуры

Исполнение с врезкой 0 градусов

резец 2140-0028 под сталь и вязкие материалы

Назначение и область применения

Резец увеличивает отверстие и выводит его в допуск: сверло дает уход оси и разбивку, расточка эти дефекты убирает. Угол в плане 60 градусов обеспечивает плавное врезание и отвод стружки вперед по отверстию.

П

Н

Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.

Характеристики

Тип

Резец токарный расточной для сквозных отверстий

Обозначение (шифр)

2140-0008, врезка пластины 10 градусов, правый

Стандарт на инструмент

ГОСТ 18882-73

Сечение державки h×b

20 × 20 мм

Общая длина L

200 мм

Рабочая длина l

80 мм

Диаметр рабочей части d

14 мм

Наименьший диаметр обработки

27 мм

Главный угол в плане

60 градусов

Пластина

01351, 01371 Т5К10, ГОСТ 25395-90

Пластина при врезке 0 градусов

61351, 61371

Материал режущей части

Т5К10 (твердый сплав)

Материал державки

сталь 45

Исполнение

правое

Изготовитель

ЧАО «ЧИЗ», Чернигов

Что означает обозначение 2140-0008

2140

группа расточной для сквозных отверстий в классификаторе режущего инструмента

0008

типоразмер: сечение 20х20 мм, длина 200 мм, вылет 80 мм

2140-0028

то же с углом врезки пластины 0 градусов под сталь

01351

типоразмер напайной пластины по ГОСТ 25395-90

Т5К10

титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта

Ориентировочные режимы растачивания

Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 27 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.

Частые вопросы

Встанет ли в резцедержатель станка

державка 20×20 мм рассчитана на станки 1К62, 16К20. На меньших станках применяется сечение 16х10 мм

Чем отличается от врезки 0 градусов

наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2140-0028) по стали и вязким материалам

Пройдет ли в отверстие меньшего диаметра

нет. Наименьший диаметр обработки 27 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки

Сколько раз перетачивается

15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины

Подойдет ли для чугуна

нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере

Как хранить резец между работами

в ячейке или с надетым колпачком на режущую часть. Пластина твердая, но хрупкая: удар о соседний инструмент в ящике скалывает вершину, и резец уходит на переточку раньше срока.

Можно ли перепаять пластину самостоятельно

да, латунным или медно-цинковым припоем с бурой в качестве флюса при нагреве до 850-900 градусов. Охлаждение медленное в сухом песке: резкое охлаждение дает трещины в пластине по границе спая.

Преимущества

• ✓Обработка отверстий от 27 мм при вылете 80 мм
• ✓Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
• ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
• ✓Ресурс 15-25 переточек вместо замены инструмента
• ✓Обозначение 2140-0008 взаимозаменяемо между изготовителями
• ✓Единая система обозначений: повторный заказ по шифру
• ✓Геометрия перетачивается под конкретную задачу цеха
