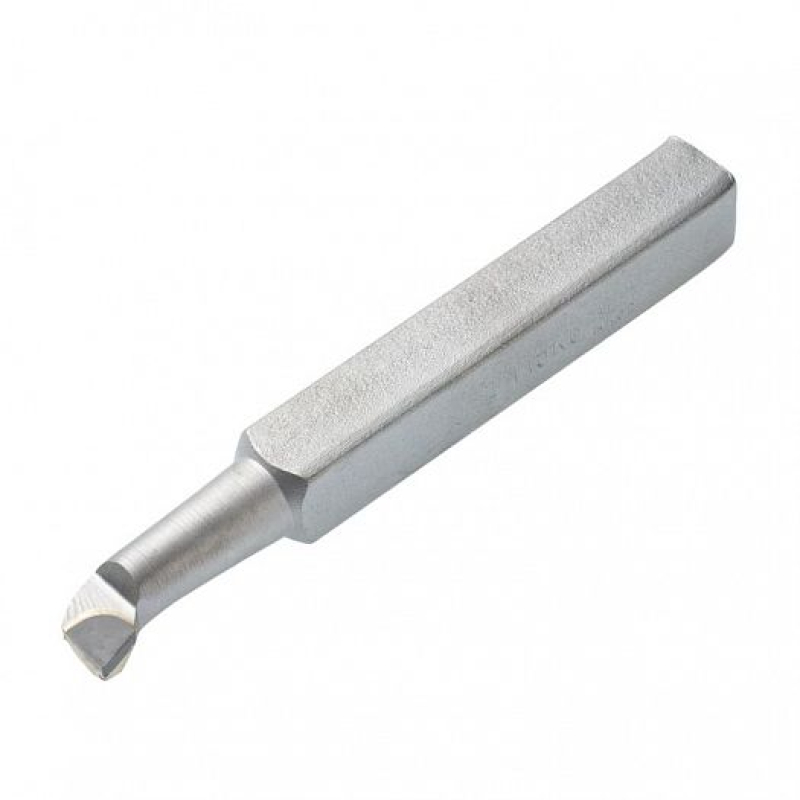

Резец токарный расточной для глухих отверстий 20х20х170 Т5К10 — инструмент, который растачивает глухие отверстия и обрабатывает дно. Наименьший диаметр обработки 21 мм. Державка 20×20 мм ставится в резцедержатель станков 1К62, 16К20. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Изготовлен по типу ГОСТ 18883-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Растачивание отверстия от 21 мм на глубину до 70 мм.
- Наименьший диаметр отверстия
- 21 мм с учетом зазора на отвод стружки
- Рабочий вылет
- 70 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше
- Посадочное место
- резцедержатель под державку 20×20 мм: станки 1К62, 16К20
- Пластина
- типоразмер 06030 Т5К10 по ГОСТ 25397-90, угол врезки 10 градусов
Назначение и область применения
Резец растачивает глухое отверстие и подрезает его дно за одну установку. Угол в плане около 95 градусов выводит кромку на торцевую поверхность, что позволяет получить плоский торец под упор подшипника или заплечик.
З
Р
Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный расточной для глухих отверстий
- Обозначения по ГОСТ
- 2141-0007 — вылет l=70 мм
2141-0008 — вылет l=50 мм - Стандарт на инструмент
- ГОСТ 18883-73
- Сечение державки h×b
- 20 × 20 мм
- Общая длина L
- 170 мм
- Рабочая длина l
- 70 мм
- Диаметр рабочей части d
- 12 мм
- Наименьший диаметр обработки
- 21 мм
- Главный угол в плане
- 95 градусов
- Пластина
- 06030, 06050 Т5К10, ГОСТ 25397-90
- Пластина при врезке 0 градусов
- 66050
- Материал режущей части
- Т5К10 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
- Запись размера
- 20х20х170, 20x20x170, 20*20*170
Что означает обозначение 2141-0007
- 2141
- группа расточной для глухих отверстий в классификаторе режущего инструмента
- 0007
- типоразмер: сечение 20х20 мм, длина 170 мм, вылет 70 мм
- 06030
- типоразмер напайной пластины по ГОСТ 25397-90
- Т5К10
- титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта
Ориентировочные режимы растачивания
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 21 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 1364-1970 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 1061-1667 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 758-1213 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 21 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 20×20 мм рассчитана на станки 1К62, 16К20. На меньших станках применяется сечение 16х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 21 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Нужна ли доводка перед первым применением
- заводская заточка готова к работе. Доводка мелкозернистым кругом по фаске шириной 0,2-0,4 мм повышает стойкость кромки на чистовых режимах и обязательна при обработке под низкую шероховатость.
- Влияет ли вылет из резцедержателя на точность
- да, жесткость падает пропорционально кубу вылета. Увеличение вылета с 30 до 45 мм снижает ее более чем втрое, что дает волнистость поверхности и уход размера на длинных проходах.
Преимущества
- Обработка отверстий от 21 мм при вылете 70 мм
- Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Геометрия перетачивается под конкретную задачу цеха
- Заводская заточка готова к работе без доводки
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 06030 Т5К10 ГОСТ 25397-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 66050 Т5К10 ГОСТ 25397-90
- Инструмент для смежной операции
- Резец расточной для сквозных отверстий 20х20х170 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы расточные для глухих отверстий.
Как подобрать: порядок проверки — сначала диаметр отверстия по наименьшему диаметру обработки (21 мм), затем глубина по рабочему вылету (70 мм). Жесткость падает пропорционально кубу вылета, поэтому на полном вылете глубину резания держат в пределах 0,5-1 мм.
