Резцы токарные расточные для глухих отверстий с напайными твердосплавными пластинами — инструмент для растачивания отверстий с подрезкой дна: главный угол в плане 95° позволяет обработать и стенку, и торцевую поверхность глухого отверстия за одну установку. На складе в Харькове — размерный ряд по ГОСТ 18883-73 от 12х12 до 40х32 мм в сплавах ВК8, Т15К6 и Т5К10, исполнения 1 и 2, углы врезки пластины 10° и 0°. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

Материал пластин: ВК8, Т5К10, Т15К6

Конструкция и обозначения по ГОСТ 18883-73

Стандарт делит расточные резцы для глухих отверстий на два типа: тип 1 — обычные с углом в плане 95° и тип 2 — виброустойчивые, с усиленной державкой и смещенным центром тяжести для работы на большом вылете. Внутри каждого типа предусмотрены два исполнения: исполнение 1 — с цилиндрической рабочей частью диаметром d, для отверстий от 10 мм; исполнение 2 — с прямоугольной рабочей частью и большим вылетом, для отверстий от 40 мм. Пластины — формы 06 при угле врезки 10° и формы 66 при угле врезки 0° по ГОСТ 25397. Угол врезки выбирают по материалу: 10° — чугун и хрупкие материалы, 0° — сталь и вязкие материалы.

Тип 1 — обозначения по ГОСТ 18883-73, размеры и исполнение

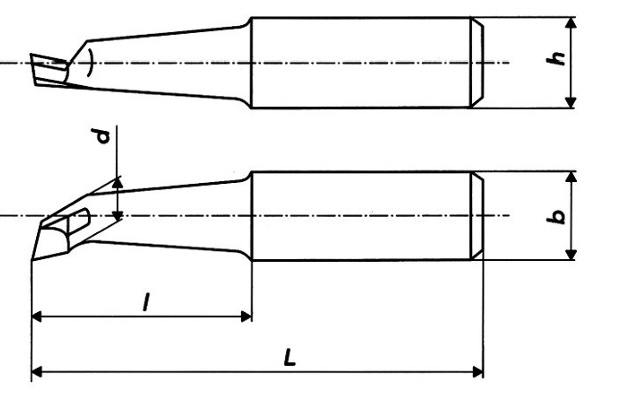

Резец токарный расточной для глухих отверстий с напайной твердосплавной пластиной по ГОСТ 18883-73

Угол врезки 10°	Угол врезки 0°	Сечение h×b, мм	L, мм	l, мм	d, мм	D мин., мм	Исполнение
—	—	8 × 8	100	—	—	—	—
—	—	10 × 10	100	—	—	—	—
2141-0201	2141-0202	12 × 12	100	20	6	10	1
—	—	12 × 12	120	—	—	—	—
2141-0056	2141-0041	16 × 12	170	80	—	40	2
2141-0002	2141-0022	16 × 16	120	25	8	14	1
2141-0003	2141-0023	16 × 16	140	30	8	14	1
2141-0004	2141-0024	16 × 16	140	40	10	18	1
2141-0005	2141-0025	16 × 16	170	60	10	18	1
2141-0057	2141-0042	20 × 16	200	100	—	55	2
2141-0006	2141-0026	20 × 20	140	40	12	21	1
2141-0007	2141-0027	20 × 20	170	70	12	21	1
2141-0008	2141-0028	20 × 20	170	50	14	27	1
2141-0009	2141-0029	20 × 20	200	80	14	27	1
—	—	25 × 16	200	—	—	—	—
—	—	25 × 16	240	—	—	—	—
2141-0058	2141-0043	25 × 20	240	120	—	70	2
2141-0010	2141-0030	25 × 25	200	70	19	34	1
2141-0011	2141-0031	25 × 25	240	100	19	34	1
2141-0059	2141-0044	32 × 25	280	160	—	80	2
2141-0060	2141-0045	40 × 32	300	180	—	110	2

Тип 2 — виброустойчивые расточные резцы

Виброустойчивое исполнение применяют при большом вылете, когда обычный расточной резец начинает «петь» и оставлять на стенке отверстия волнистость. Резцы типа 2 выпускаются с пластинами обоих углов врезки без разделения обозначений.

Обозначение	Сечение h×b, мм	L, мм	d, мм	D мин., мм	Исполнение
2141-0204	12 × 12	100	6	10	1
2141-0091	16 × 12	170	—	40	2
2141-0205	16 × 16	120	8	14	1
2141-0206	16 × 16	140	8	14	1
2141-0073	16 × 16	140	10	18	1
2141-0074	16 × 16	170	10	18	1
2141-0092	20 × 16	200	—	55	2
2141-0075	20 × 20	140	12	21	1
2141-0076	20 × 20	170	12	21	1
2141-0077	20 × 20	170	14	27	1
2141-0078	20 × 20	200	14	27	1
2141-0093	25 × 20	240	—	70	2
2141-0079	25 × 25	200	19	34	1
2141-0080	25 × 25	240	19	34	1
2141-0094	32 × 25	280	—	80	2
2141-0095	40 × 32	300	—	110	2

Пояснения к таблицам

h × b — сечение державки резца под резцедержатель станка.
L — общая длина резца.
l — рабочая длина (вылет рабочей части).
d — диаметр цилиндрической рабочей части (только у исполнения 1).
D мин. — наименьший диаметр растачиваемого отверстия: главный параметр подбора.
Исполнение 1 — цилиндрическая рабочая часть, отверстия от 10 мм; исполнение 2 — прямоугольная рабочая часть с большим вылетом, отверстия от 40 мм.

Как выбрать расточной резец для глухого отверстия

Сначала диаметр отверстия: резец должен свободно входить в отверстие с запасом на стружку — сверяйтесь с колонкой «D мин.», а не только с сечением державки.
Затем глубина: рабочая длина l должна превышать глубину растачивания, иначе державка упрется в кромку отверстия. Для глубоких отверстий берите исполнение 2 или тип 2.
Сплав пластины: Т5К10 — черновое растачивание стальных отливок и поковок; Т15К6 — чистовое растачивание конструкционных и легированных сталей под допуск; ВК8 — чугун, цветные металлы, нержавеющие сплавы.
Угол врезки: 10° для чугуна и хрупких материалов, 0° для стали и вязких материалов.
Сквозное или глухое: для сквозных отверстий берите резцы по ГОСТ 18882-73 (шифр 2140) с углом в плане 60° — они лучше отводят стружку через отверстие.

Совет технолога: вылет резца из резцедержателя выбирайте минимально возможным для данной глубины — жесткость падает пропорционально кубу вылета, поэтому лишние 20 мм вылета дают в разы больше вибраций и «бочку» по диаметру отверстия.

Купить расточные резцы для глухих отверстий в Украине

Компания «Сплав» — прямые поставки резцов 2141 от ЧАО «ЧИЗ» (Черниговский инструментальный завод) и складские запасы советского производства с хранения. Оптовые цены, скидки от количества. Подберем запасные пластины формы 06 и 66 по ГОСТ 25397 из каталога. Минимальный заказ — 300 грн. Доставка Новой Почтой и Delivery: Киев, Днепр, Одесса, Львов, Запорожье и вся Украина.

Подберем резец по диаметру и глубине вашего отверстия: +38 (067) 579-89-30 (ПН-ПТ 10:00-18:00), info@splav.kharkov.ua.
