Резцы токарные проходные упорные изогнутые с напайными твердосплавными пластинами — рабочая лошадь для точения ступенчатых валов: главный угол в плане φ = 90° позволяет за один проход обточить цилиндр и сформировать прямой уступ, а изогнутая головка дает доступ к торцу. На складе в Харькове — размерный ряд по ГОСТ 18879-73 (тип 2) от 10х10 до 50х32 мм в сплавах ВК8, Т15К6 и Т5К10, правые и левые, продукция ЧАО «ЧИЗ» и запасы с хранения. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.
Материал пластин: ВК8, Т5К10, Т15К6
Конструкция и обозначения по ГОСТ 18879-73 (тип 2)
Стандарт делит упорные резцы на два типа: тип 1 — прямые (шифр 2101-xxxx) и тип 2 — изогнутые (шифр 2103-xxxx). У обоих главный угол в плане равен 90°. Изогнутая головка типа 2 смещает режущую кромку относительно оси державки — резец подходит и для продольного точения с уступом, и для подрезки торца, и для работы в стесненных зонах у патрона. Пластины — формы 07 и 10 при угле врезки 10°, формы 67, 07 и 70 при угле врезки 0° (ГОСТ 25426 и ГОСТ 25396). Угол врезки выбирают по материалу: 10° — чугун и хрупкие материалы, 0° — сталь и вязкие материалы. Радиус при вершине в зависимости от сечения — 0,4; 0,8 или 1,2 мм.

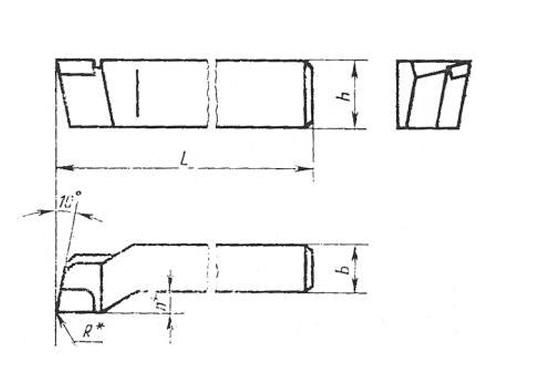

Таблица обозначений и размеров (ГОСТ 18879-73, тип 2)
| Обозначение по ГОСТ (10°) | Обозначение по ГОСТ (0°) | Сечение резца h×b, мм | L, мм |
| 2103-1101 | 2103-1121 | 10 × 10 | 90 |
| 2103-1103 | 2103-1123 | 12 × 12 | 100 |
| 2103-0017 | 2103-0067 | 16 × 10 | 110 |
| 2103-0019 | 2103-0069 | 16 × 12 | 100 |
| 2103-1105 | 2103-1125 | 16 × 16 | 110 |
| 2103-0003 | 2103-0053 | 20 × 12 | 125 |
| 2103-0021 | 2103-0071 | 20 × 16 | 120 |
| 2103-1107 | 2103-1127 | 20 × 20 | 125 |
| 2103-0007 | 2103-0057 | 25 × 16 | 140 |
| 2103-0023 | 2103-0073 | 25 × 20 | 140 |
| 2103-1111 | 2103-1131 | 25 × 25 | 140 |
| 2103-0009 | 2103-0059 | 32 × 20 | 170 |
| 2103-0025 | 2103-0075 | 32 × 25 | 170 |
| 2103-1113 | 2103-1133 | 32 × 32 | 170 |
| 2103-0011 | 2103-0061 | 40 × 25 | 200 |
| 2103-0027 | 2103-0077 | 40 × 32 | 200 |
| 2103-1115 | 2103-1135 | 40 × 40 | 200 |
| 2103-0015 | 2103-0065 | 50 × 32 | 240 |
| 2103-0029 | 2103-0079 | 50 × 40 | 240 |
| 2103-1117 | 2103-1137 | 50 × 50 | 240 |
В таблице приведены обозначения правых резцов. Левому соответствует следующий номер: 2103-0007 — правый, 2103-0008 — левый. Стандарт делит сечения на два ряда, резцы ряда 1 указаны как предпочтительные для применения.
Как выбрать упорный изогнутый резец
- Ступенчатые валы и нежесткие детали: угол 90° почти полностью убирает радиальную составляющую силы резания — деталь не отжимается, размер держится по всей длине. Для валов с отношением длины к диаметру больше 10 это основной инструмент.
- Сечение под станок: 10х10 и 12х12 — настольные станки (например, резец 12х12х100 ВК8 2103-1103 ЧИЗ), 16х10 и 16х16 — ТВ-4, ТВ-6, ТВ-7, 20х12 и 25х16 — 1К62, 16К20 и аналоги, от 32х20 — тяжелые станки.
- Сплав пластины: Т5К10 — черновое точение стали по корке и окалине; Т15К6 — получистовое и чистовое точение конструкционных и легированных сталей (резец 12х12х100 Т15К6 2103-1103 ЧИЗ); ВК8 — чугун, цветные металлы, нержавеющие и жаропрочные сплавы (резец 32х20х170 ВК8 2103-0010 ЧИЗ левый).
- Угол врезки: 10° для чугуна и хрупких материалов, 0° для стали и вязких материалов.
- Изогнутый или прямой: изогнутый (тип 2) универсальнее и достает до торца; прямой упорный (тип 1, шифр 2101) жестче и предпочтителен на тяжелых черновых проходах.
Совет технолога: при точении уступа вершину резца выставляйте точно по оси центров — при завышении кромки уступ получится с конусностью, а при занижении на кромке образуется отрицательный задний угол и резец начнет «зализывать» поверхность вместо резания.
