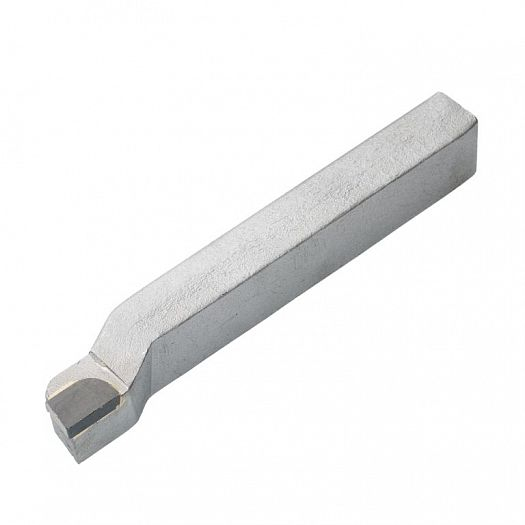

Резец токарный проходной упорный изогнутый 32х20х170 Р18 обтачивает ступенчатые валы с прямым уступом и подрезает торцы. Державка 32×20 мм ставится в резцедержатель станков 16К25, 1М63, ДИП-300. Сплав Р18 рассчитан на сталь и цветные металлы на малых скоростях резания. Изготовлен по типу ГОСТ 18879-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
- NЦветные металлы и сплавы
Совместимость и подбор
Сечение державки 32×20 мм определяет и посадку в резцедержатель, и предельную глубину резания за проход.
- Посадочное место
- резцедержатель под державку 32×20 мм: станки 16К25, 1М63, ДИП-300
Назначение и область применения
Резец точит цилиндр, формирует прямой уступ и подрезает торец. Изогнутая головка смещает кромку относительно оси державки и дает доступ в стесненные зоны у кулачков патрона. При угле в плане 90 градусов радиальная сила почти отсутствует, поэтому резец применяется на нежестких валах.
И
З
Сплав Р18 — быстрорежущая сталь, быстрорежущая сталь с 18 % вольфрама. Работает по материалам: сталь и цветные металлы на малых скоростях резания. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный проходной упорный изогнутый
- Стандарт на инструмент
- по типу ГОСТ 18879-73
- Сечение державки h×b
- 32 × 20 мм
- Общая длина L
- 170 мм
- Главный угол в плане
- 90 градусов
- Материал режущей части
- Р18 (быстрорежущая сталь)
- Материал державки
- сталь 45
- Исполнение
- правое
- Запись размера
- 32х20х170, 32x20x170, 32*20*170
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 32×20 мм рассчитана на станки 16К25, 1М63, ДИП-300. На меньших станках применяется сечение 16х10 мм
- Сколько раз перетачивается
- быстрорежущая сталь допускает переточку до полного израсходования рабочей части. Заточка ведется кругом из белого электрокорунда с охлаждением
- Как хранить резец между работами
- в ячейке или с надетым колпачком на режущую часть. Пластина твердая, но хрупкая: удар о соседний инструмент в ящике скалывает вершину, и резец уходит на переточку раньше срока.
- Можно ли перепаять пластину самостоятельно
- да, латунным или медно-цинковым припоем с бурой в качестве флюса при нагреве до 850-900 градусов. Охлаждение медленное в сухом песке: резкое охлаждение дает трещины в пластине по границе спая.
Преимущества
- Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- Сплав Р18: сталь и цветные металлы на малых скоростях резания
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Переточка до полного израсходования рабочей части
- Держит первый проход по корке отливки и окалине проката
- Пластина перепаивается при исчерпании ресурса переточек
Сопутствующие товары
- Инструмент для смежной операции
- Резец подрезной отогнутый 32х20х170 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные упорные изогнутые.
Как подобрать: вылет резца из резцедержателя держите в пределах 1,5 высоты державки, для 32 мм это 48 мм. Каждые лишние 10 мм вылета снижают жесткость примерно втрое и дают волнистость на поверхности при глубине резания свыше 3 мм.
