Резцы токарные подрезные отогнутые с напайными твердосплавными пластинами — инструмент для подрезки торцов и уступов с поперечной подачей. Незаменимы при обработке ступенчатых деталей и заготовок с большим отношением длины к диаметру. На складе в Харькове — размерный ряд по ГОСТ 18880-73 от 16х10 до 40х25 мм в сплавах ВК8, Т15К6 и Т5К10, правое и левое исполнение, продукция ЧАО «ЧИЗ» и складские запасы с хранения. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

Конструкция и обозначения по ГОСТ 18880-73

Подрезной отогнутый резец имеет державку из стали 45 и отогнутую рабочую головку с напаянной пластиной формы 06 (угол врезки 10°) или 66 (угол врезки 0°) по ГОСТ 25397. Отогнутая головка выводит режущую кромку к торцу заготовки: резец подрезает торец поперечной подачей от периферии к центру, формирует уступы и обрабатывает плоскости, куда проходной резец не достает. Угол врезки выбирают по материалу: 0° — для стали и других вязких материалов, 10° — для чугуна и хрупких материалов. Шифр 2112-xxxx однозначно задает сечение, длину, угол врезки и направление.

Обозначения по ГОСТ 18880, размеры и длина

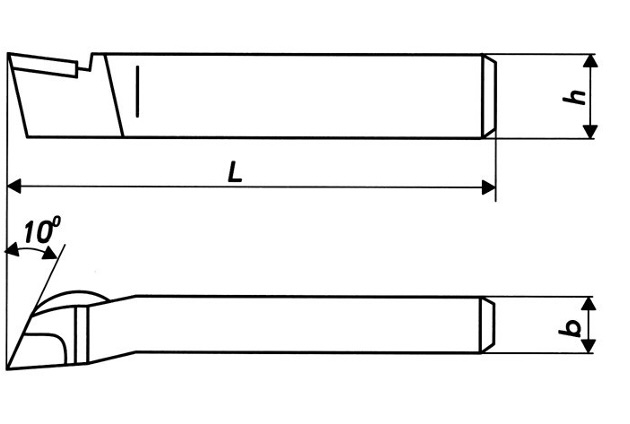

Резец токарный подрезной отогнутый с напайной твердосплавной пластиной по ГОСТ 18880

Угол врезки пластины 10° (правый)	10° (левый)	Угол врезки пластины 0° (правый)	0° (левый)	Сечение резца h×b, мм	L, мм
—	—	—	—	8 × 8	90
—	—	—	—	10 × 10	90
2112-0101	2112-0102	2112-0103	2112-0104	12 × 12	100
2112-0084	2112-0085	2112-0086	2112-0087	16 × 10	110
2112-0011	2112-0012	2112-0051	2112-0052	16 × 12	100
2112-0003	2112-0004	2112-0053	2112-0054	20 × 12	125
2112-0013	2112-0014	2112-0055	2112-0056	20 × 16	120
2112-0005	2112-0006	2112-0057	2112-0058	25 × 16	140
2112-0015	2112-0016	2112-0061	2112-0062	25 × 20	140
2112-0007	2112-0008	2112-0063	2112-0064	32 × 20	170
2112-0017	2112-0018	2112-0065	2112-0066	32 × 25	170
2112-0009	2112-0010	2112-0067	2112-0068	40 × 25	200
2112-0019	2112-0020	2112-0071	2112-0072	40 × 32	200
2112-0021	2112-0022	2112-0073	2112-0074	50 × 32	240

Пояснения к таблице

Правые / левые — направление резца: правый работает подачей к патрону, левый — от патрона.
10° / 0° — угол врезки пластины в державку: 10° — для чугуна и хрупких материалов, 0° — для стали и вязких материалов.
h × b — сечение державки резца под резцедержатель станка.
L — общая длина резца.

Как выбрать подрезной резец

Сечение под станок: 16х10 и 16х12 — настольные и школьные станки (ТВ-4, ТВ-6, ТВ-7), 20х12 и 25х16 — 1К62, 16К20 и аналоги, 32х20 и выше — тяжелые станки.
Сплав пластины: Т5К10 — черновая подрезка стальных поковок и отливок по корке; Т15К6 — чистовая подрезка торцов конструкционных и легированных сталей; ВК8 — чугун, цветные металлы, нержавеющие стали.
Направление: для подрезки торца со стороны задней бабки — правый; со стороны патрона и при обратном ходе — левый.

Совет технолога: при подрезке торца от периферии к центру скорость резания у оси падает до нуля — снижайте подачу на последней трети радиуса, иначе в центре останется бобышка, а кромка получит выкрашивание.

Купить подрезные отогнутые резцы в Украине

Компания «Сплав» поставляет подрезные резцы 2112 напрямую от ЧАО «ЧИЗ» (Черниговский инструментальный завод) и со складских запасов советского производства. Оптовые цены, скидки от количества. К резцам подберем запасные подрезные пластины формы 06 и 66 по ГОСТ 25397 из каталога. Минимальный заказ — 300 грн. Доставка Новой Почтой и Delivery: Киев, Днепр, Одесса, Львов, Запорожье и вся Украина.

Поможем подобрать шифр по вашему станку и задаче: +38 (067) 579-89-30 (ПН-ПТ 10:00-18:00), info@splav.kharkov.ua.
